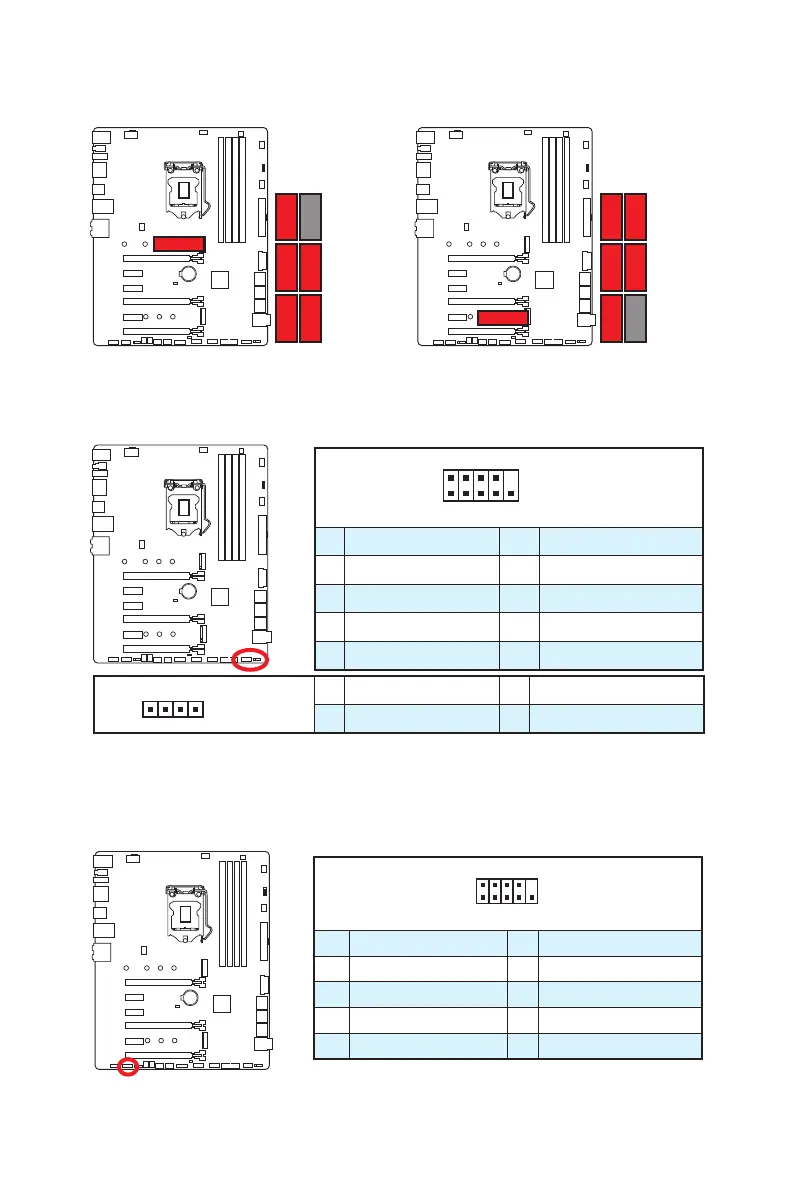

MSI Z270 GAMING M5 - JFP1, JFP2: Разъемы Передней Панели; JCOM1: Разъем Последовательного Порта

19
Компоненты материнской платы
1
2 10
9
1 DCD 2 SIN
3 SOUT 4 DTR
5 Ground 6 DSR
7 RTS 8 CTS
9 RI 10 No Pin
JCOM1: Разъем последовательного порта
Данный разъем позволяет подключить последовательный порт,
размещенный на внешнем бракете.
JFP1, JFP2: Разъемы передней панели
Эти разъемы служат для подключения кнопок и светодиодных индикаторов,
расположенных на передней панели.
1
2 10
9
JFP1
1 HDD LED + 2 Power LED +
3 HDD LED - 4 Power LED -
5 Reset Switch 6 Power Switch
7 Reset Switch 8 Power Switch
9 Reserved 10 No Pin
1
JFP2
1 Speaker - 2 Buzzer +
3 Buzzer - 4 Speaker +
1xM.2 SATA SSD + 5xSATA HDDs
SATA
SATA4 SATA2
SATA3
SATA6 SATA5
1xM.2 SATA SSD + 5xSATA HDDs
SATA
SATA4 SATA2
SATA1SATA3
SATA6
