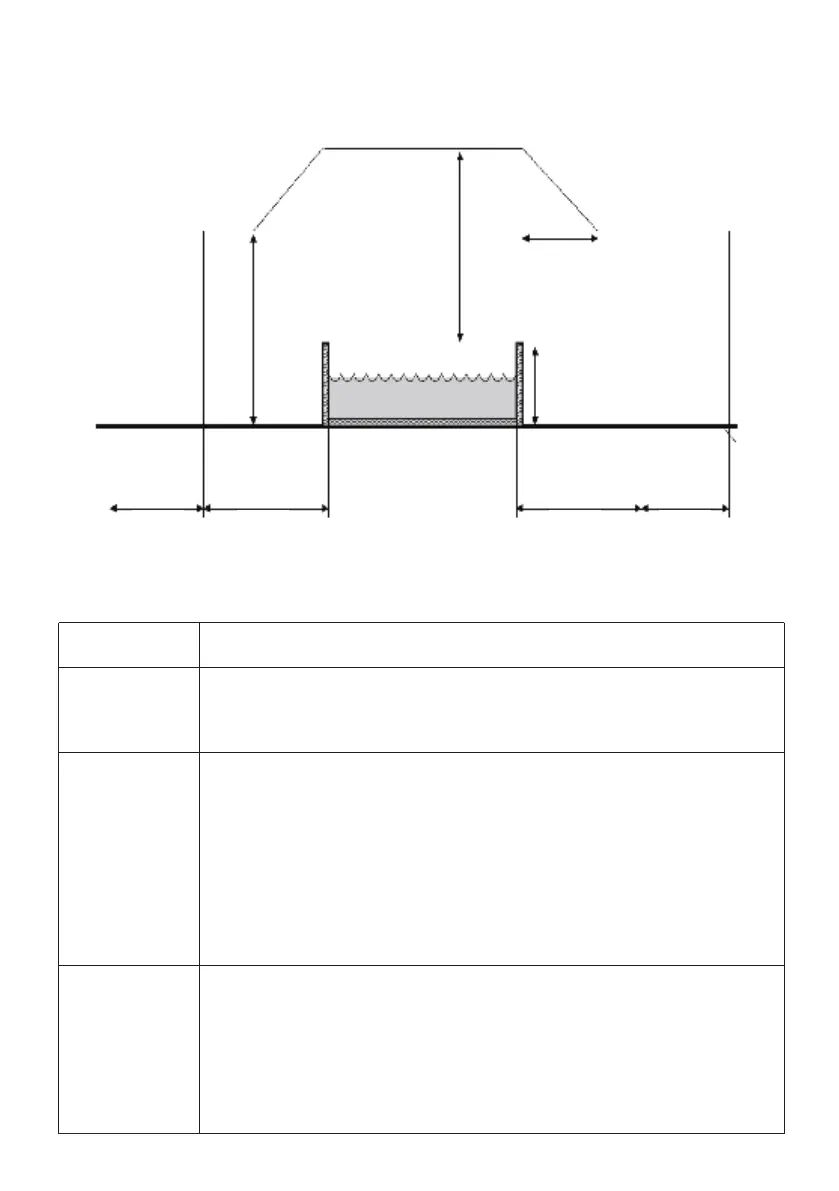

Zone 2 Zone 2
h
h
Zone 1
Zone 0
Zone 0
2.5 m
2.5 m
1.5 m 1.5 m2.0 m 2.0 m
8
NOTE - Les dimensions de la zone mesurée sont limitées par des parois et des
cloisons fixes.
Zones
Zone 0
Zone 1
Zone 2
Description des zones
La zone 0 est l'intérieur du bassin, y compris les recoins dans
leurs parois ou planchers.
La zone 1 est limitée par
• Zone 0
• Un plan vertical à 2 m du bord de bassin
• Le plancher ou la surface devrait être occupé par des
personnes
• Le plan horizontal 2,5 m au-dessus du plancher ou de la
surface
La zone 2 est limitée par
• Un plan vertical externe de la zone 1 et un plan parallèle à 1,5
m du précédent.
• Par le plancher ou la surface destiné à être occupé par des
personnes.
Avertissement : Les niveaux de protection de l'eau de l'appareil dans les
différentes zones du produit sont différents, voir le schéma suivant. (Les
règlements d'installation sont conformes à l'IEC 60364-7-702)
