6. Enlevez le boulon hex. qui retient la poulie de la
transmission, puis démontez la poulie et les deux courroies.
Voir la Figure 8-5.
7. Remplacez les deux courroies par les courroies neuves dans
l’ordre du démontage. La courroie la plus longue (754-
04091) doit être placée près du moteur et la plus courte
(754-04090) plus près des dents.
8. Remontez la poulie de la transmission et les courroies
neuves.
9. Assemblez le motoculteur dans l’ordre inverse de son
démontage.
IMPORTANT : Assurez-vous, en remontant le couvre-courroie,
que la poignée de commande est embrayée pour que la courroie
de transmission soit bien tendue avant d’essayer de placer
le couvre-courroie. La courroie pourra ainsi se positionner
automatiquement sous le mécanisme de guidage incorporé au
couvre-courroie. Autrement, la courroie et le couvre-courroie
risquent d’être endommagés.
Dents
Les dents s’useront à l’usage et doivent être inspectées au
début de chaque saison de travail, puis toutes les 30 heures
d’utilisation. Elles peuvent être remplacées.
Inspection des dents
Les dents deviennent plus courtes, plus étroites et plus pointues
à l’usage. Des dents très usées ne peuvent plus travailler en
profondeur et ne seront pas efficaces pour émietter et ensevelir
des matières organiques.
Démontage/Installation des dents (Voir la Figure 8-6).
1. Enlevez les boucliers latéraux des dents en retirant les trois
écrous à oreilles qui servent à les maintenir en place de
chaque côté.
2. Un ensemble de dents se compose de deux parties : les
dents de gauche et les dents de droite.
Remarque : Les dents tournent dans le sens contraire,
le tranchant des dents pénétrant dans le sol en premier.
Notez cette position en remontant les dents neuves.
3. Pour démonter les dents, enlevez simplement la goupille
fendue interne qui retient l’axe de chape, comme à la
Figure 8-6. Enlevez l’axe de chape et glissez l’ensemble vers
l’extérieur pour le dégager de l’arbre des dents.
4. Avant de remonter l’ensemble de dents, inspectez l’arbre
des dents et supprimez toute rouille, ébarbure ou rugosité
avec une lime ou du papier de verre, selon le besoin.
Appliquez une mince couche de graisse sur l’arbre.
5. Installez chaque ensemble de dents de façon que le
tranchant pénètre dans le sol en premier. N’oubliez pas
que les dents tournent dans le sens contraire et installez les
dents sur l’arbre avec l’axe de chape et la goupille fendue
interne.

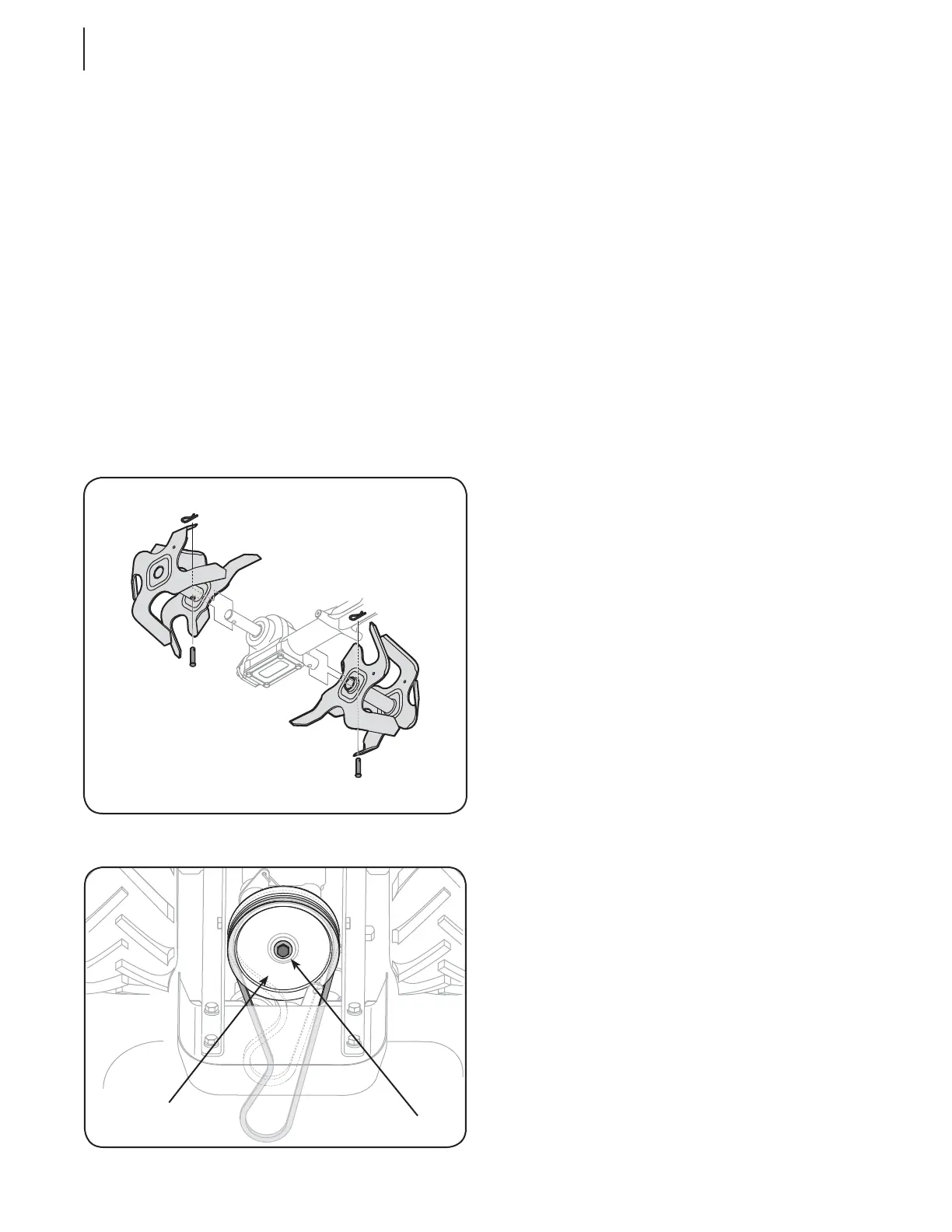

Figure 8-5
Figure 8-6
Enlevez le boulon hex.
Enlevez la poulie
et les courroies.
Vidange de l’huile pour engrenages de la
transmission
Remarque : L’huile de la transmission n’a pas à être vidangée
si elle n’a pas été contaminée par de la saleté, du sable ou des
particules de métal.
Adressez-vous à une station technique agréée pour faire
vidanger l’huile. Consultez les numéros de téléphone fournis à
la page 2 de cette notice d’utilisation pour localiser la station
technique la plus proche de chez vous.
19SECTION 7 — ENTRETIEN
