MTD T/120 - Page 7

7
Fig. 10
Fig. 9
Cultivator
Front
4
4
4

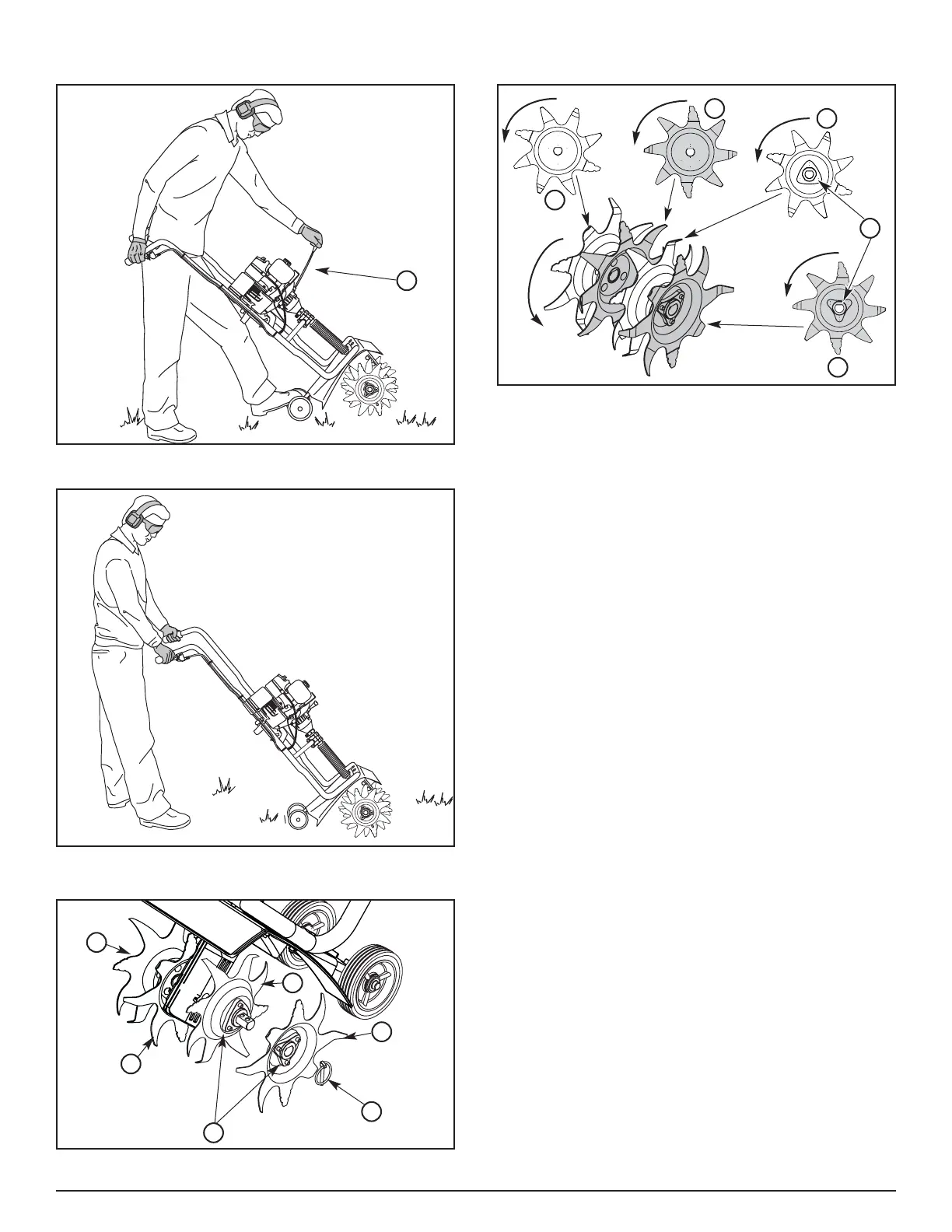

Description of Parts – Fig. 9-12
1. Starter Rope
2. “A” Tine
3. “B” Tine
4. Hubs
5. Click Pin
Descripción de piezas – Fig. 9-12
Beschreibung der Teile – Abb. 9-12
Descrição das peças – Figuras 9-12
Description des pièces – Fig. 9-12
Descrizione dei componenti - figg. 9-12
1. Corde de
démarrage
2. Fraise « A »
3. Fraise « B »
4. Moyeux
5. Goupille à cliquet
1. Starterleine
2. Blatt „A“
3. Blatt „B“
4. Radkappen
5. Splint
1. Avvio a strappo
2. Lama “A”
3. Lama “B”
4. Mozzi
5. Ganci dei cilindretti
1. Corda de
arranque
2. Forquilha “A”
3. Forquilha “B”
4. Eixos
5. Pino de clique
1. Cuerda de
arranque
2. Diente “A”
3. Diente “B”
4. Cubos
5. Espiga de chasquido
