POWER AMPLIFIER OWNER’S MANUAL
14
15
1. RCA jacks d’entrée – RCA ou type de jacks d’entrée qui fonctionne les unités de source avec les sor-
ties RCA ou Line Level. Une unité de source avec un niveau de sortie minimum de 200mV est nécessaire
pour bon fonctionnement. Cependant, ce jack d’entrée acceptera les niveaux jusqu’à 8Vrms.
2. Thunder EQ – Ce circuit d’équilibre se sert d’augmenter la réponse de basse fréquence de l’intérieur du
véhicule. Avec jusqu’à 18dB de boost et basé sur 40Hz, le Bass EQ peut être réglé à votre goût.
3. Entrées de niveau haut-parleurr – Cette entrée permettra à Thunder251D et 311D d’opérer d’u-
nités de source avec sorties de niveau speaker. Les fils de sortie speaker de l’unité de source devraient
attacher directement au harnais métallique fourni avec l’amplificateur.
Les codes de couleur du harnais métallique:
Gris/Noir = Unités de source négatif droit(-) Blanc/Noir = Unités de source négatif gauche(-)
Gris solide = Unités de source positif droit(-) Blanc solide = Unités de source positif gauche(-)
Avec le circuit d’auto-allumage Smart-Engage™ , un fil d’allumage n’est pas nécessaire pour attacher le
harnais métallique d’entrée niveau speaker à une unité de source de haute puissance. L’amplificateur
s’allumera automatiquement quand la musique sera reçue.
4. RCA jacks de sortie – Ces sorties RCA permet un signal d’être envoyé aux autres amplificateurs dans
une configuration en série. Les sorties RCA permet aussi de contrôler le niveau de multiples amplifica-
teurs bass en utilisant un EBC.
5. Gain Control – Ces contrôles sont utilisés pour lier la sensibilité d’entrée de l’amplificateur à l’unité de
source particulier que vous utilitez. Les contrôles sont établis à l’usine à 1Vrms.

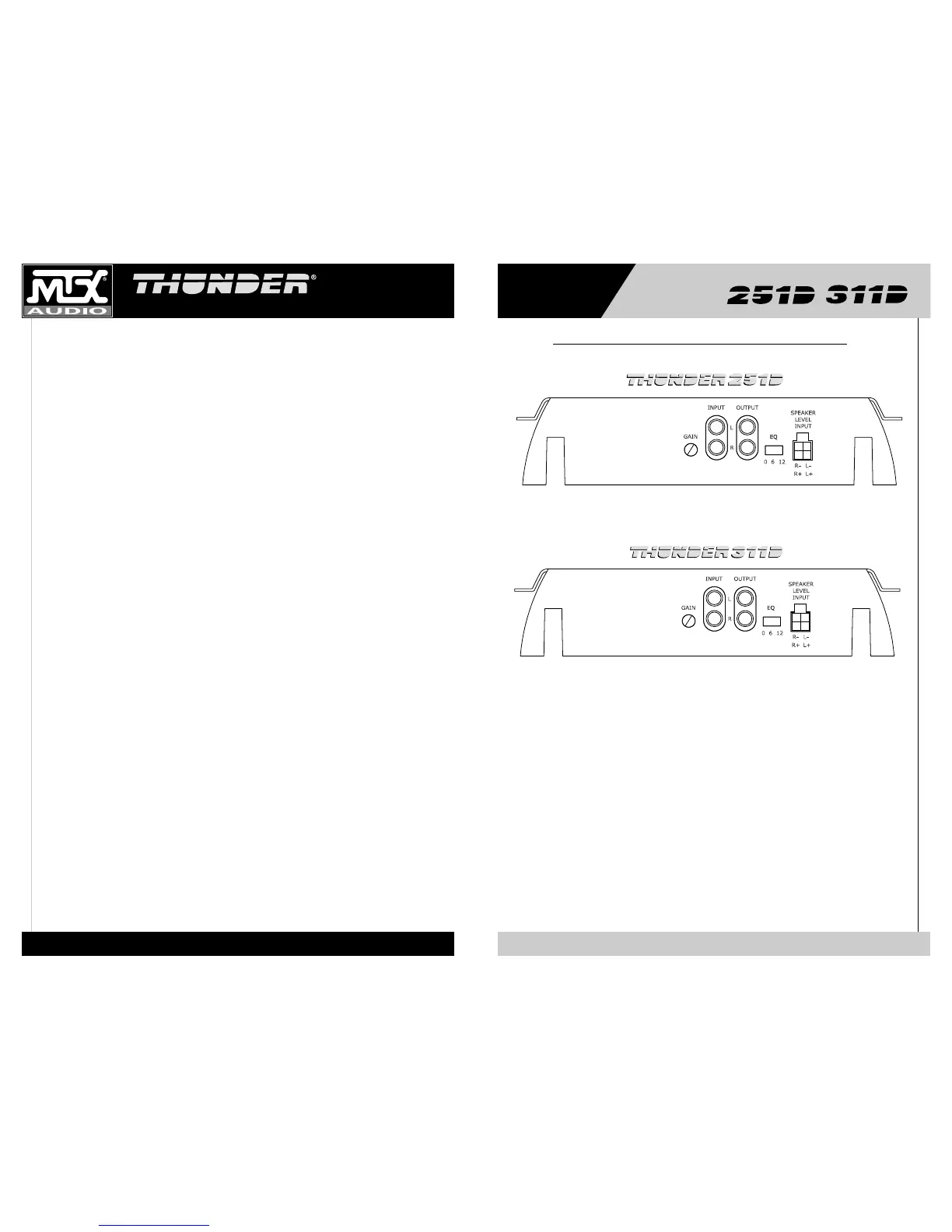

Agencement du panneau d’entrée
❶
❹
❺
❷
❸
❶
❹
❺
❷
❸
