UTILIZZO

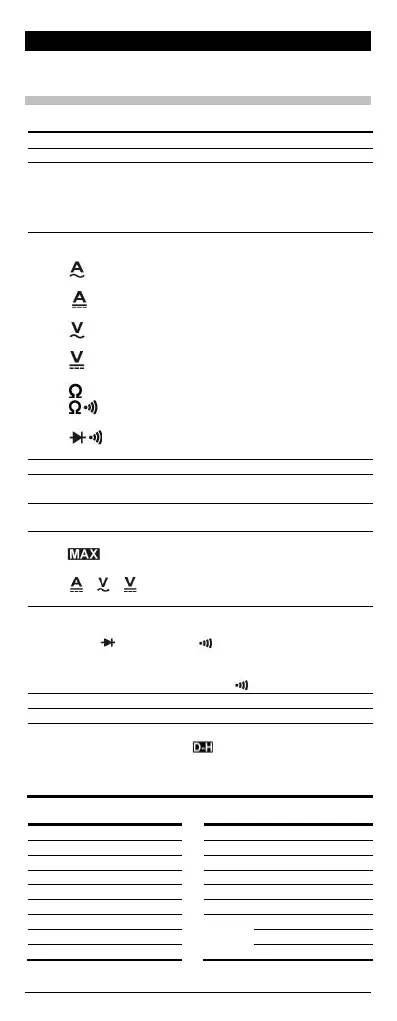

6. PRESENTAZIONE
6.1 LATO ANTERIORE
Fig.
Funzione
1.
Terminale negativo nero (-) COM
2.
Visore a cristalli liquidi :
- CM600 & CM610 : 3 cifre ½ (1999 punti)
- CM625 : 4 cifre (4369 punti)
‘----‘ : superamento capacità nella misurazione di
corrente e tensione.
3.
Selettore ruotante di funzioni
OFF : multimetro fuori tensione
: correnti alternate (CM600 & CM610 : 600 A e
CM625 : 400 A)
: correnti continue
(solo per CM625 : 400 A)
: tensioni alternate CM600 & CM610
e CM625 (600 V)
: tensioni continue CM600 & CM610 e CM625
(600 V)
: resistenza (solo per CM600 & CM610 : 20 MΩ).
: resistenza e di continuità (solo per CM625 :
40 MΩ)
: test di diodo e di continuità
(solo per CM600 & CM610)
4.
Nottolino di apertura della pinza.
5.
La mano deve trovarsi dietro tale protezione durante la
fase di misurazione.
7.
Per una precisione ottimale il conduttore va localizzato
al centro di questa zona durante la misurazione.
8.
Tasto MAX (CM600 & CM610 ) : per le funzioni
mostra il valore massimo misurato ; quest’ultimo
viene automaticamente aggiornato. L’icona
compare quando la funzione è attivata ;
un’ulteriore pressione annulla la funzione.
9.
Tasto SELECT
CM600 & CM610 : seleziona alternativamente il test di
diodo o di continuità .
CM625 : seleziona alternativamente la misurazione di:
- corrente continua o ritorno a zero (gamma 40 ADC) ;
- resistenza o test di continuità .
10
Terminale positivo rosso (+)
11
CM625 : indicazione dell’orientamento della pinza.
12
Tasto HOLD (CM625 ) : Blocca la misurazione (Data
Hold) ; compare l’icona quando la funzione è
attivata. Una successiva pressione annulla la funzione.
In questa modalità l’arresto automatico AUTO POWER
OFF (fig. 25) viene disattivato.
6.2 IL VISORE
Fig.
Funzione
Fig.
Funzione
13.
Continuità
20.
Resistenza
14.
Valore negativo
21.
Tensione corrente
15.
Alternata
22.
Valore massimale
16.
Continua
23.
Gamma automat
17.
Pile quasi scariche
24.
Memorizza valore
18.
Valore max.
25.
Arresto automatico
19.
Test di diodo
Solo per CM625
