37
UTILIZACIÓN

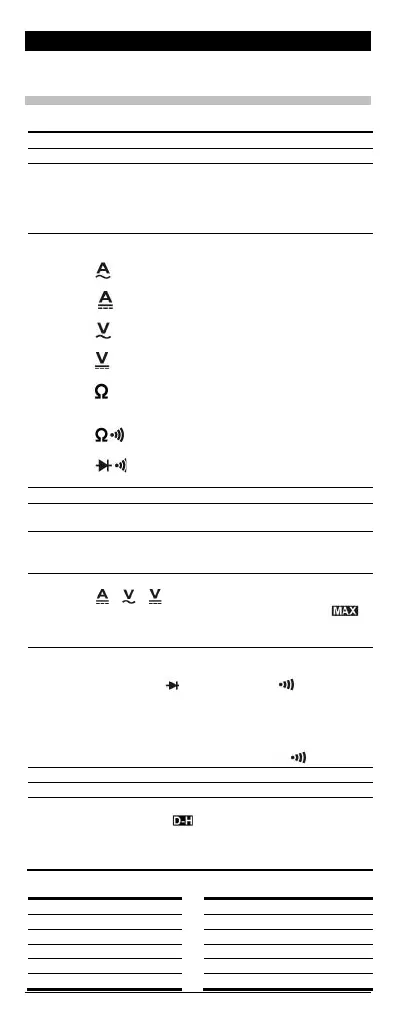

6. PRESENTACIÓN
6.1 LA FRONTAL
Marca.
Función
1.
Borne negativo negro (-) COM
2.
Pantalla de cristales líquidos:
- CM600 & CM610: 3 dígitos ½ (1999 puntos)
- CM625: 4 dígitos (4369 puntos)
‘----‘: superación de la capacidad de medición de
corriente y tensión
3.
Conmutador de funciones.
OFF: multímetro fuera de tensión.
: corrientes alternas (CM600 & CM610:
600 A y CM625: 400 A)
: corrientes continuas
(únicamente CM625: 400 A)
: tensiones alternas CM600 & CM610
y CM625 (600 V)
: tensiones continuas CM600 & CM610 y
CM625 (600 V)
: resistencia (únicamente CM600 &
CM610:
20 MΩ)
: resistencia y continuidad
(únicamente CM625: 40 MΩ)
: test de diodo y de continuidad
(únicamente CM600 & CM610)
4.
Empuñadura de apertura de la pinza.
5.
La mano siempre debe encontrarse atrás de esta
protección durante la medición.
7.
El conductor debe localizarse en el centro de esta
zona durante la medición para conseguir una
precisión máxima.
8.
Tecla MAX (CM600 & CM610 ): para las funciones
muestra el valor máximo medido;
ésta se actualiza automáticamente. El icono
aparece cuando la función está activada; al pulsar
de nuevo, se anula la función.
9.
Tecla SELECT.
CM600 & CM610: selecciona alternativamente el
test de diodo o de continuidad .
CM625: selecciona alternativamente la medición
de:
-corriente continua o de puesta a cero (gama 40
ADC);
-resistencia o de test de continuidad .
10.
Borne positivo rojo (+).
11.
CM625 : indicación de la orientación de la pinza.
12.
Tecla HOLD (CM625 ). Fija la medición (Data
Hold); el icono aparece cuando la función está
activada. Al pulsar de nuevo, se anula la función.
En este modo, el apagado automático AUTO
POWER OFF (marca 25) está desactivado.
6.2 LA PANTALLA
Marca
Función
Marca
Función
13.
Continuidad
20.
Resistencia
14.
Valor negativo
21.
Tensión corriente
15.
Alterna
22.
Valor máximo
16.
Continua
23.
Gamas auto
17.
Pilas usadas
24.
Fijación del valor
