7.1.2 Names and functions of the panel unit
CAUTION
 Do not use sharp objects to press the keys as this can puncture the
panel.

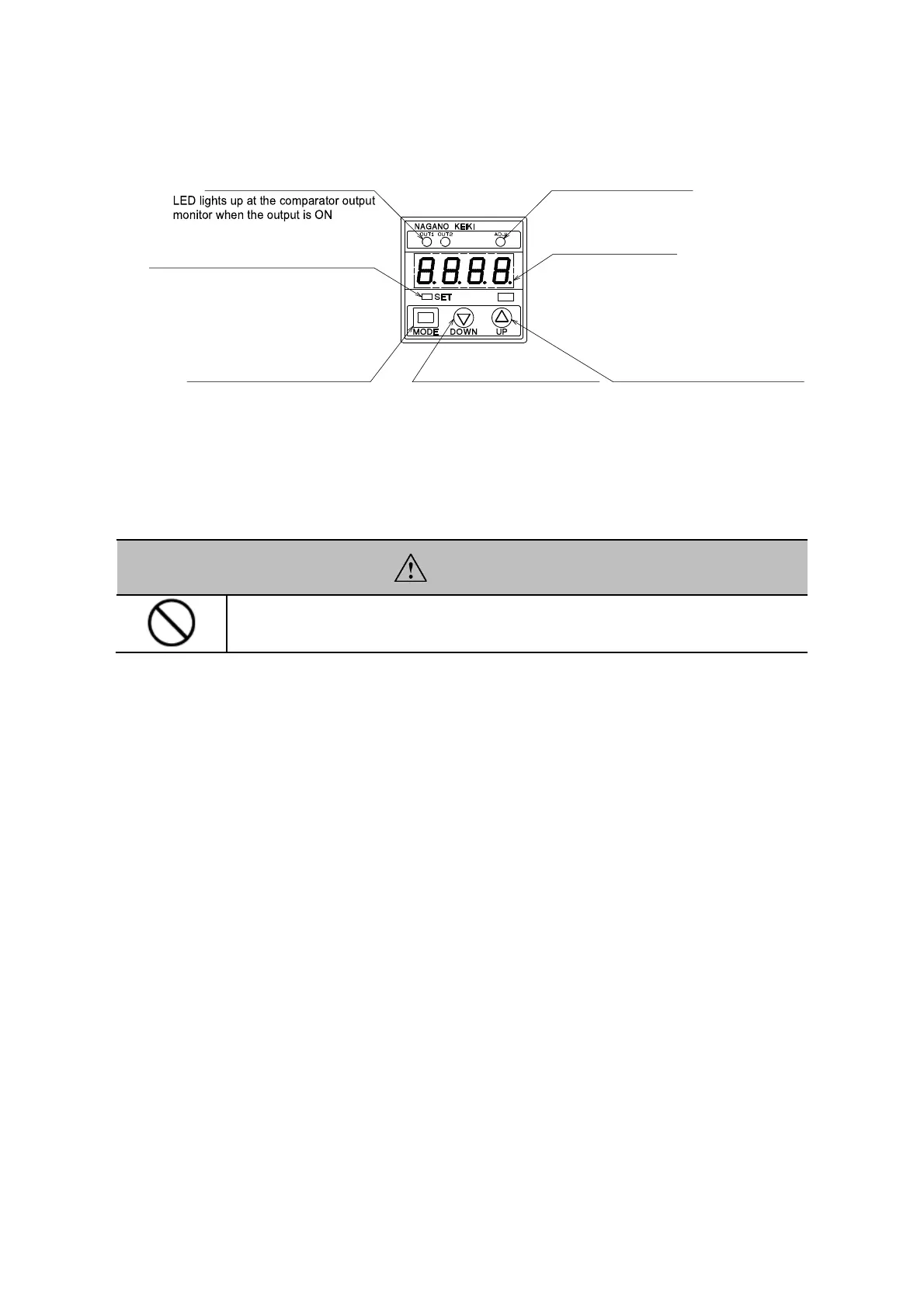

<Fig.7-2>
コンパレータ（OUT1, OUT2）
動作表示LED（赤） ADJ.キー
コンパレータ出力のモニタで、 ゼロ点調整時に使用します。
出力ON時点灯します。
圧力・設定値表示LED
設定モード（SET）動作表示LED（橙）
設定時は点灯。
ループチェック、ピークボトム表示時は点滅。
それ以外では消灯します。
MODEキー DOWNキー UPキー
各動作モード及び各サブモード 数値の設定及び項目の 数値の設定及び項目の
の切替時に使用します。 選択に使用します。 選択に使用します。
測定モードではボトムホールド値 測定モードではピークホールド値
を表示します。 を表示します。
Comparator (OUT1, OUT2)
Operation indication LED (red)
ADJ. key
To use during zero point adjustment
LED to display
pressure/ set value
Setting Mode (SET)
Operation indication LED (orange)
LED lights up during setting, flashes
during loop check/ peak bottom display,
and turns off during other operations.
MODE key DOWN key
To switch from each operation
mode to each sub-mode
UP key
• To set the value and select the
item
• To display the bottom hold value
at Measurement mode
• To set the value and select the
item
• To display the bottom hold value
at Measurement Mode
