Nagano Keiki GC62 Series User Manual

15 TY-GC62-010A Rev.2
キーで選択
or
メッセージ表示 現在の設定 ヒステリシス ウインドコンパレータ
キーで選択
Pa or kPa
メッセージ表示 現在の設定単位 SI単位による圧力表示
etc.
（SI単位選択時） 表示スケーリングによる表示
（etc.表示スケーリング選択時のみ）
キーで0～３の範囲で任意の位置を指定
メッセージ表示
キーで-1999～6000の範囲で
メッセージ表示 任意の値を指定
キーで-1999～6000の範囲で
メッセージ表示 任意の値を指定
キーで選択
フィルタ無
メッセージ表示 時定数25ms
時定数250ms
時定数2.5s
（出力オプション選択時のみ） 時定数5s
時定数10s
キーで-100～200％の範囲で
メッセージ表示 任意の値を指定
（出力オプション選択時のみ）
キーで-100～200％の範囲で
メッセージ表示 任意の値を指定
測定モード
機能設定モード
（コンパレータ動作の選択）
（表示スケーリング）
圧力レンジ最大時の表示値
（表示の選択）
（表示スケーリング）
小数点の位置
（表示スケーリング）
圧力レンジ最小時の表示値
（アナログスケーリング）
アナログ出力ゼロ点時の圧力
（アナログスケーリング）
アナログ出力スパン点時の圧力
（フィルタの設定）
■ 7.2 Function Setting Mode
7.2.1 Setting procedure
In the Measurement Mode, ”SET LED” flashes when the key is held down for 3 seconds or
longer and the mode is changed to Function Setting Mode.

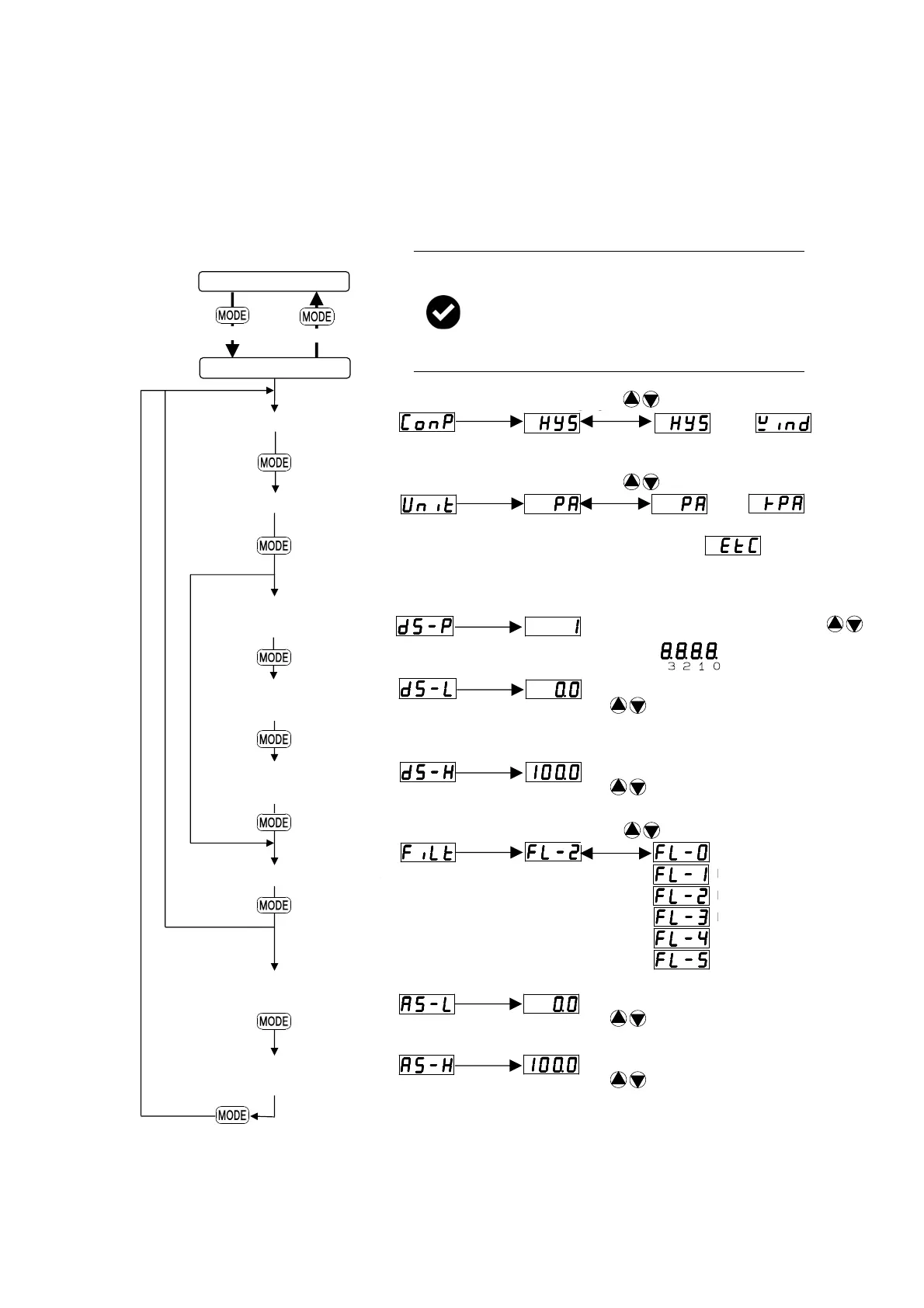

<Fig.7-3>
This figure shows how to:
• Select the display, comparator operation
and time constant on filter;
• Set the display scaling and the analog
output scaling.
When “SI units
are selected”
Measurement Mode
Function Setting Mode
(Select comparator operation)
(Select display)
(with output options)
(Display scaling)
Decimal point position
(Display scaling)
(When etc. display scaling is selected)
3 sec. or more
(Analog scaling)
(Analog scaling)
3 sec. or more
Pressure at analog output zero point
(Display scaling)
Window comparator
Display value
at the lowest pressure range
Display value
at the highest pressure range
(Filter setting)
No filter
Time constant 25ms
Message sign
Message sign
Specify a value between -1999 and 6000
with keys
1 sec.
later
Current setting
Select with keys
Hysteresis
Specify a value between -1999 and 6000
with keys
1 sec.
later
(with output options)
1 sec.
later
Specify a value between -100 and 200%
with keys
1 sec.
later
Pressure at analog output span point
Message sign
Message sign
Message sign
1 sec.
later
1 sec.
later
1 sec.
later
Message sign
Message sign
1 sec.
later
Message sign
Current set unit
Select wit
h keys
Specify a position between 0 and 3 with keys
Pressure display in SI units
Display with display scaling
Time constant 250ms
Time constant 2.5s
Time constant 5s
Time constant 10s
Specify a value between -100 and 200%
with keys
Select with keys
