SuperLine – Installation
Endstufe mit Gleichstromausgang
bzw. Netzteil Hi-Cap oder Flatcap
Widerstand Kapazität Anmerkungen
10 kΩ 100 pF Keine Impedanzstecker – nur interne Werte
10 kΩ 1 nF Kein Widerstandsstecker
10 kΩ 5.6 nF Kein Widerstandsstecker
10 kΩ 10 nF Kein Widerstandsstecker
1 kΩ 100 pF Kein Kapazitätsstecker
1 kΩ 1 nF
1 kΩ 5.6 nF
1 kΩ 10 nF
500 Ω 100 pF Kein Kapazitätsstecker; siehe Hinweis 1
500 Ω 1 nF Hinweis 1

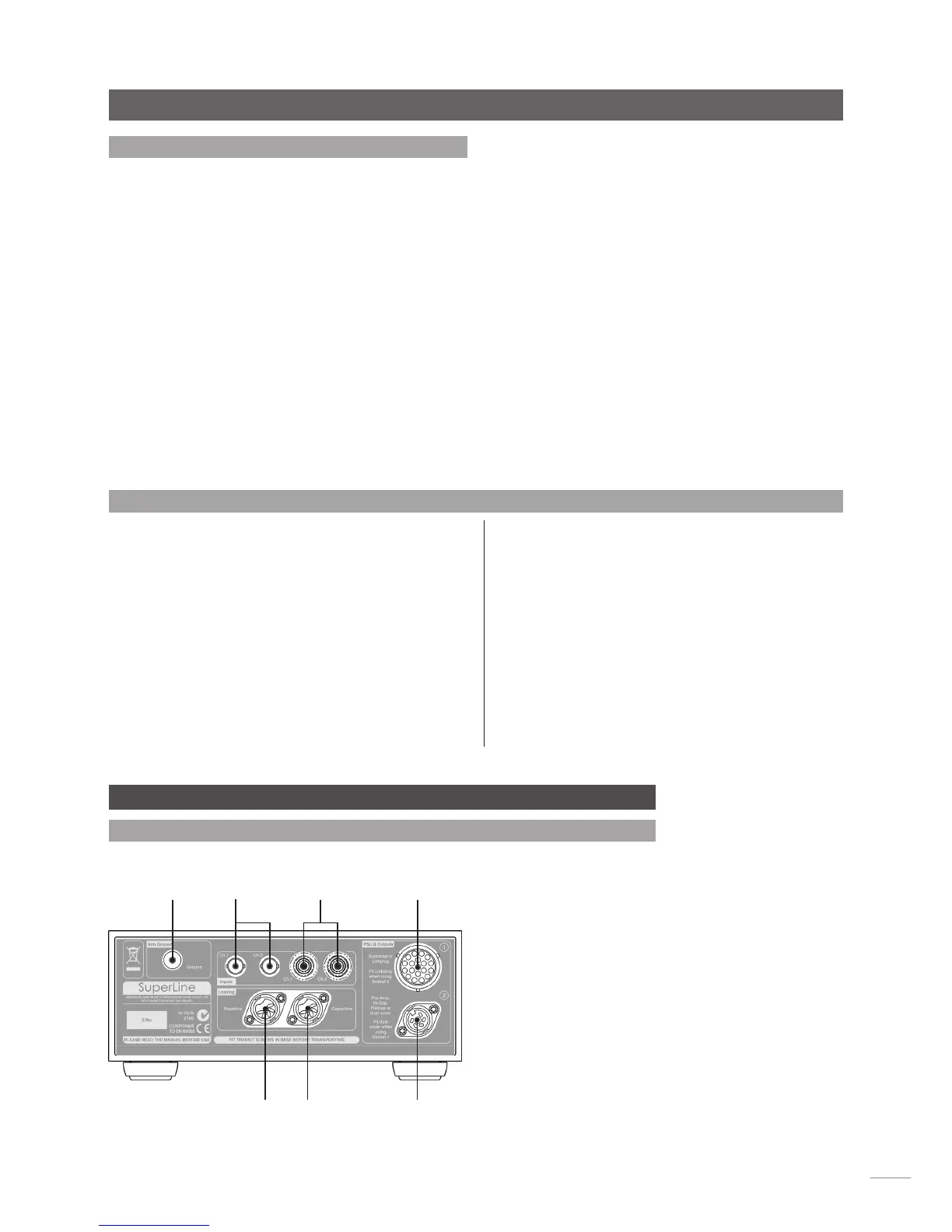

4 SuperLine – Anschlüsse
4.1 Rückseite
Netzteil Supercap
Cinchbuchsen
(Ch. 1 = links, Ch.
2 = rechts)
BNC-Buchsen
(Ch. 1 = links,
Ch. 2 = rechts)
Masse
Buchse für Kapazi-
tätsstecker
Buchse für Wider-
standsstecker
3.4 Impedanzanpassung
Eingangswiderstand und -kapazität der SuperLine lassen
sich mithilfe einer Kombination von Impedanzsteckern fest-
legen, die in entsprechende Buchsen an der Rückseite der
SuperLine gesteckt werden.
Im Lieferumfang der SuperLine sind sieben
Impedanzstecker (vier Widerstandsstecker und drei
Kapazitätsstecker) enthalten, mit denen sich 20
Kombinationen realisieren lassen (einschließlich der
Möglichkeit, keine Impedanzstecker zu verwenden). Die
Kombinationsmöglichkeiten können Sie Tabelle 3.5 entneh-
men.
Die Impedanzstecker sind aus 5-poligen DIN-Steckern mit
passiven Bauteilen konstruiert. Der Widerstand bzw. die
Kapazität jedes Steckers ist auf einem Etikett angegeben.
Welche Kombination von Impedanzsteckern für einen
bestimmten Typ Tonabnehmer verwendet werden sollte,
hängt von den Empfehlungen des Tonabnehmerherstellers
sowie von der von Ihnen bevorzugten Klangcharakteristik
ab.
Hinweis: Zusätzlich zu den im Lieferumfang enthaltenen
Standardsteckern sind optional Widerstandsstecker mit den
Werten 470 und 560 Ω erhältlich. Andere Werte können
auch durch Modifizierung der Standardstecker oder mithil-
fe speziell angefertigter Stecker realisiert werden. Weitere
Informationen hierzu erhalten Sie von Ihrem Händler oder
der zuständigen Vertriebsgesellschaft.
Achten Sie stets darauf, Widerstandsstecker und
Kapazitätsstecker jeweils in die richtige DIN-Buchse zu ste-
cken.
Hinweis: Die Superline hat eingebaut 10KΩ (10.000R) und
100pF (0.1nF). Entfernt man alle Impedanzstecker, ist die
Impedanz gleich 10K und 100pF.
3.5 Impedanzsteckerkombinationen
Widerstand Kapazität Anmerkungen
500 Ω 5.6 nF Siehe Hinweis 2
500 Ω 10 nF
220 Ω 100 pF Kein Kapazitätsstecker
220 Ω 1 nF
220 Ω 5.6 nF
220 Ω 10 nF
100 Ω 100 pF Kein Kapazitätsstecker
100 Ω 1 nF
100 Ω 5.6 nF
100 Ω 10 nF
Hinweis 1: Entspricht ungefähr den Naim-
Anpassungswerten „K“ (560 Ω, 1 nF).
Hinweis 2: Entspricht ungefähr den Naim-
Anpassungswerten „S“ (470 Ω, 6,8 nF).
