Installation du SuperLine
vers la sortie
d’alimentation de
l’amplificateur ou
vers l’alimentation
Hi-Cap ou Flatcap
Résistance Capacité Remarques
10 kΩ 100 nF Charge interne uniquement.
Pas de prise.
10 kΩ 2 nF Pas de prise résistive.
10 kΩ 6 nF Pas de prise résistive.
10 kΩ 11 nF Pas de prise résistive.
1 kΩ 1 nF Pas de prise capacitive.
1 kΩ 2 nF
1 kΩ 6 nF
1 kΩ 11 nF
500 Ω 1 nF Pas de prise capacitive. Remarque 1.
500 Ω 2 nF Remarque 1.

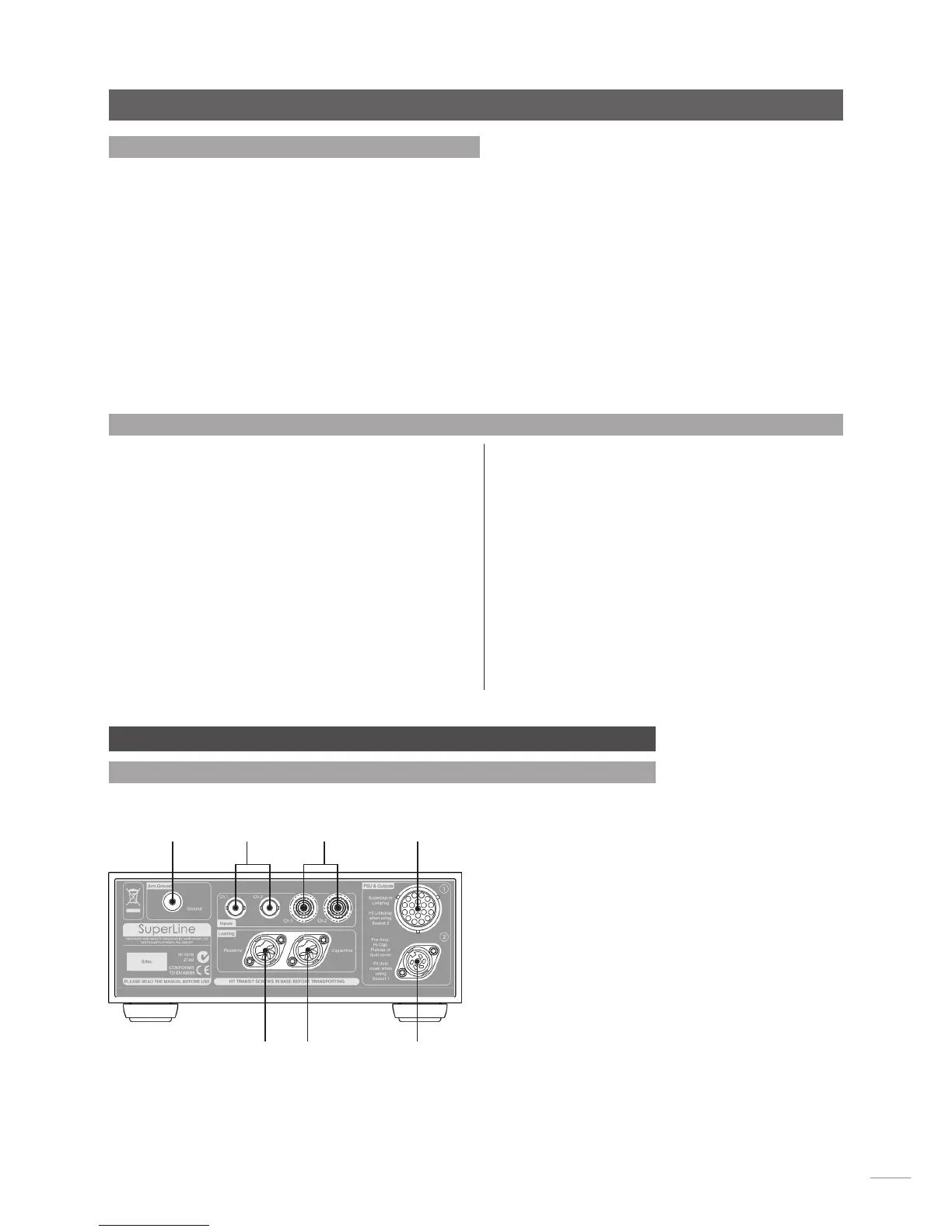

4 Branchements SuperLine
4.1 Arrière SuperLine
vers l’alimentation
Supercap
prises d’entrée
phono.
Ch. 1 - gauche,
Ch. 2 - droite
prises d’entrée
BNC. Ch. 1
- gauche,
Ch. 2 - droite
terre du
bras
prise de
charge
capacitive
prise de
charge
résistive
3.4 Charge de cartouche
Vous pouvez régler la charge résistive et capacitive présentée
par le SuperLine à la cartouche en insérant des “prises de
charge” dans les prises femelles adéquates sur le panneau
arrière.
La combinaison de “prise de charge” adéquate dépend des
recommandations du fabricant sur la cartouche utilisée et des
préférences de l’utilisateur.
Chaque prise de charge est fabriquée à partir d’une prise DIN
à 5 broches contenant les composants passifs adéquats. Une
étiquette permet de connaître la charge.
Sept prises de charge standards sont fournies (quatre résistives
et trois capacitives) permettant 20 combinaisons différentes (y
compris les charges par défaut appliquées quand aucune prise
n’est insérée). Le tableau 3.5 récapitule les combinaisons de
prises de charge standards.
Remarque : En complément des prises de charge standards
fournies, deux prises résistives de 470Ω et 560Ω sont disponibles
sur demande. D’autres charges peuvent aussi être crées en
modifiant les prises standards ou en en fabriquant de nouvelles.
Contactez votre distributeur pour plus d’informations.
Assurez-vous que les prises de charge capacitive et résistive
sont insérées dans la prise femelle correcte.
Remarque : Le Superline possède une charge interne de
10kΩ (10,000Ω) et 100pf (0.1nf). Lorsqu’aucune prise n’est
connectée, la charge est égale à 10k et 100pf.
3.5 Combinaisons de prise de charge de la cartouche
Résistance Capacité Remarques
500 Ω 6 nF Remarque 2.
500 Ω 11 nF
220 Ω 1 nF Pas de prise capacitive.
220 Ω 2 nF
220 Ω 6 nF
220 Ω 11 nF
100 Ω 1 nF Pas de prise capacitive.
100 Ω 2 nF
100 Ω 6 nF
100 Ω 11 nF
Remarque 1 : Proche de la charge ‘K’ Naim (560 Ω et 1 nF). Remarque 2 : Proche de la charge ‘S’ Naim (470 Ω et 6,8 nF).
