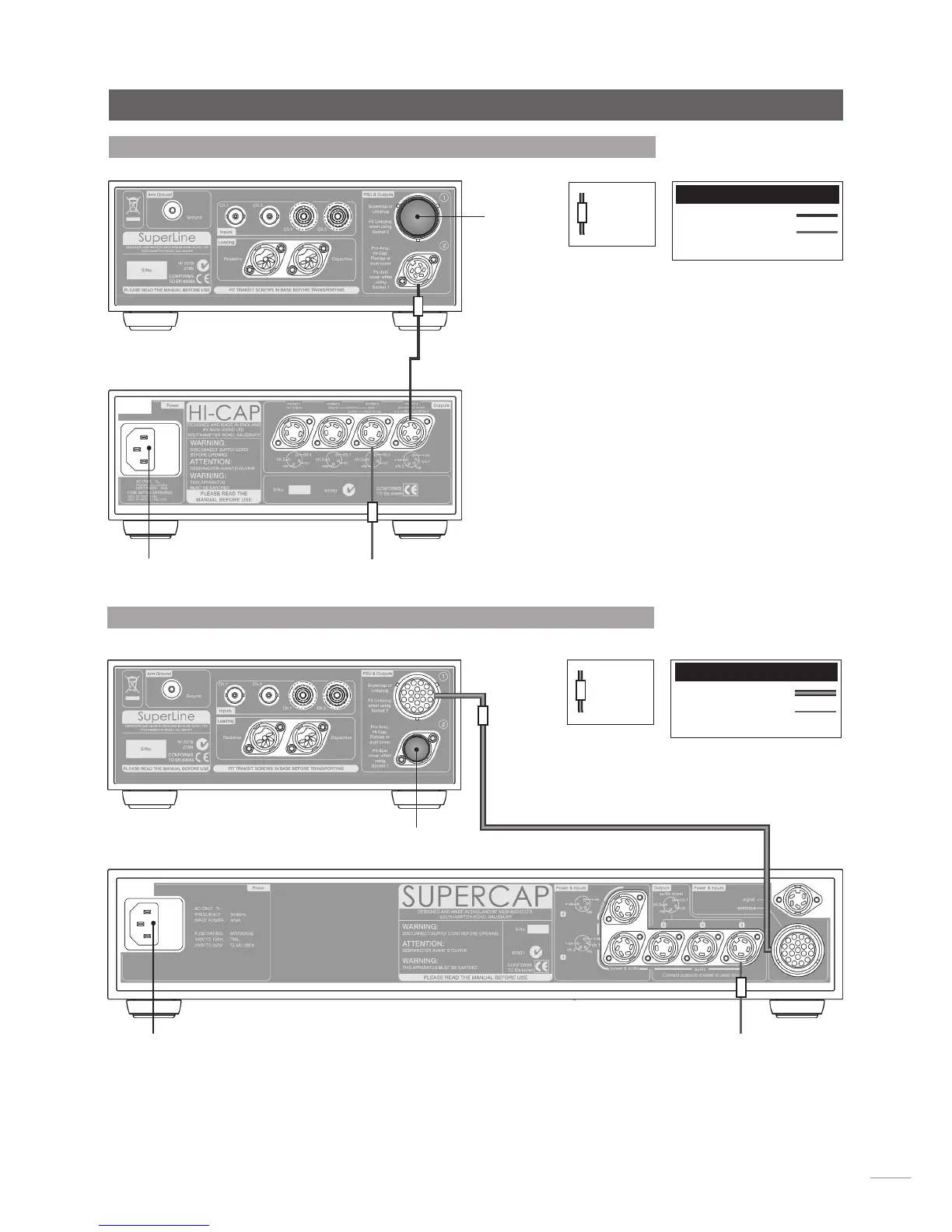

Collegamenti del SuperLine
4.5 SuperLine collegato a Supercap
coperchio
antipolvere
montato
ingresso
alimentazione
e fusibile
a ingresso
preamplificatore
SuperLine Burndy
da 4 pin a 5 pin DIN
(o da 4 a 5 pin Hi-Line)
Cavi di collegamento
4.4 SuperLine collegato a Hi-Cap
spina di
chiusura
installata
ingresso
alimentazione
e fusibile
240° 5 a DIN 5 pin
da 4 pin a 5 pin DIN
(o da 4 a 5 pin Hi-Line)
Cavi di collegamento
a ingresso
amplificatore
indicatore
direzione
cavo
indicatore
direzione
cavo
