INSTALLATION
SECTION 2
7/03 2-15
2.4.7.2 AR850 to KING KT 76/78
2 AMPS
11 - 32 VDC AVIONICS BUS P101-14
AIRFRAME GROUND P101-15
P1-12 - - - ENABLE - - - - - - - - - - P101-6
P1-6 - - - - - A1 - - - - - - - - - - - - P101-2
P1-4 - - - - - B1 - - - - - - - - - - - - P101-5
P1-3 - - - - - C1 - - - - - - - - - - - - P101-11
P1-7 - - - - - A2 - - - - - - - - - - - - P101-3
P1-1 - - - - - B2 - - - - - - - - - - - - P101-9
P1-8 - - - - - C2 - - - - - - - - - - - - P101-13
P1-9 - - - - - A4 - - - - - - - - - - - - P101-4
P1-2 - - - - - B4 - - - - - - - - - - - - P101-10
P1-10 - - - - C4 - - - - - - - - - - - - P101-12
CAUTION - This drawing is for reference only.
Consult the manufacturer's Transponder manual
to confirm proper pin connections.

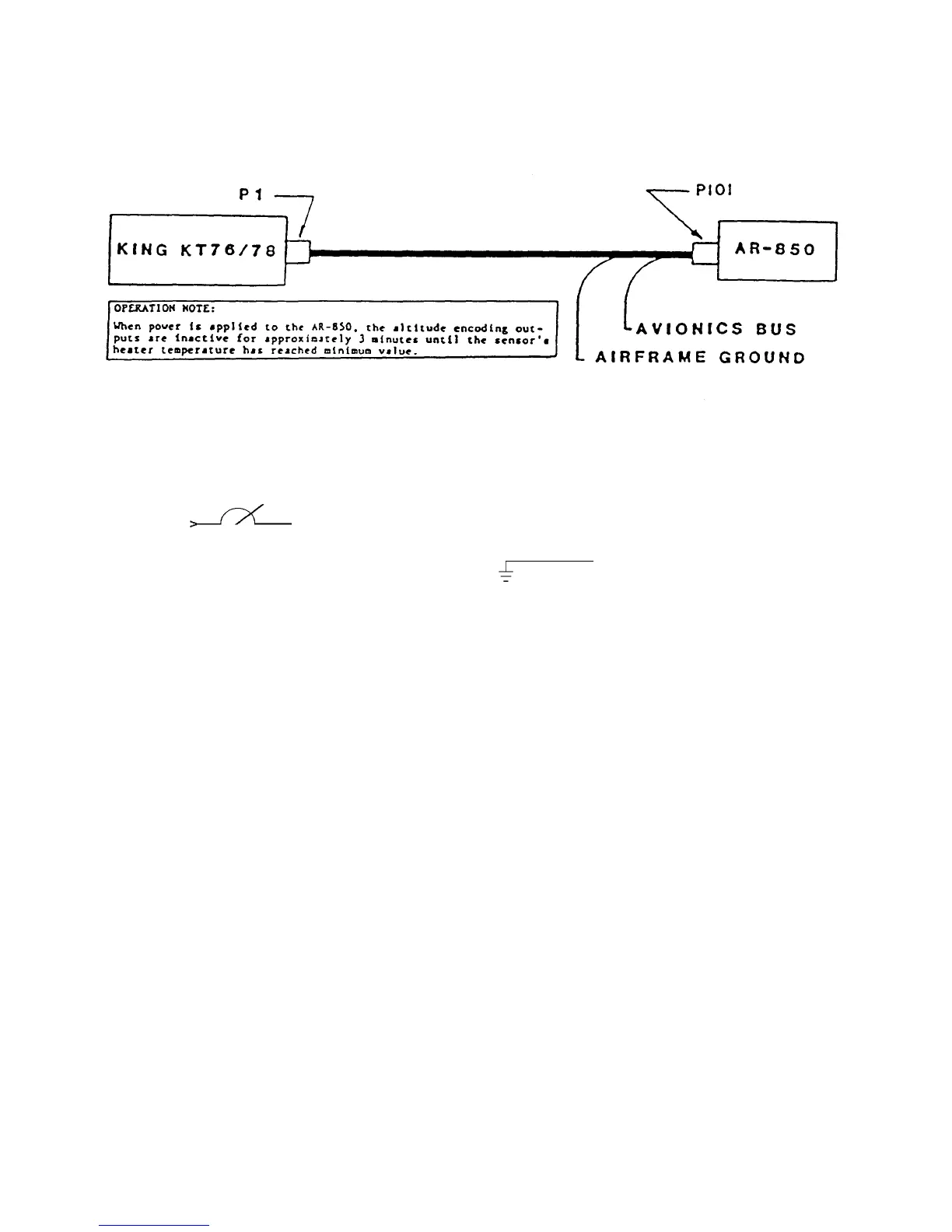

FIGURE 2-7 AR850 TO KT 76/78 INTERCONNECTIONS
