NARVI NOVA ELECTRON Series - Page 3

3. ASENNUS:
3.1 Kiukaan-ja tuntoelimen asennusohje
- Kiinnitä kiukaan kiinnityslevy seinään mukana tulevilla ruuveilla kuvan 2 mukaisesti.
- Kiukaan liittämisen sähköverkkoon saa suorittaa vain asennusoikeudet omaava
sähköasentaja voimassa olevien määräysten mukaan.
- Liitäntäkaapelina tulee käyttää kumikaapelia tyyppiä H07RN-F tai vastaavaa.
Kaapelin poikkipinta ja sulakekoko on ilmoitettu taulukossa 1.
- Syöttökaapelin liittäminen
- Käännä kiuas pohja ylöspäin
- Avaa sähkökotelon pohja
- Liitä liitäntäkaapeli
- Liitä ohjausyksikön ja tuntoelimen
liittimet piirilevyn pistokkeisiin (kuva 3.1)
- Kiinnitä vedonpoistajat kytkentä-
kotelon vaippaan
- Kiinnitä kotelon pohja
- Käännä kiuas oikeinpäin
- Asenna tuntoelin seinälle (kuva 3.2).
- Tuntoelimen johdotus
voidaan uppoasentaa.
SEINÄÄN ASENNUS:
- Pujota kiukaan takaosassa olevat
kantokorvat seinäkiinnityslevyn
kiinnitysurista läpi (kuva 4A).
- Työnnä kiinnityslevyn yläreuna
kiukaan vaipan ja yläkehyksen väliin
ja katso että kiukaan kiinnityskorvat
kiilautuvat seinäkiinnityslevyn uriin
(kuva 4B).
- Varmista kiukaan kiinnitys ylä-
reunasta lukitusruuvilla (kuva 4C).
- Tällöin kivitila lukittuu kiukaan
vaippaan ja kiinnityslevyyn.
X
min.250
min.260
121
121
121
250
TYYPPI X min
mm
ELECTRON 450 130
ELECTRON 600 130
ELECTRON 800 180
ELECTRON 900 180

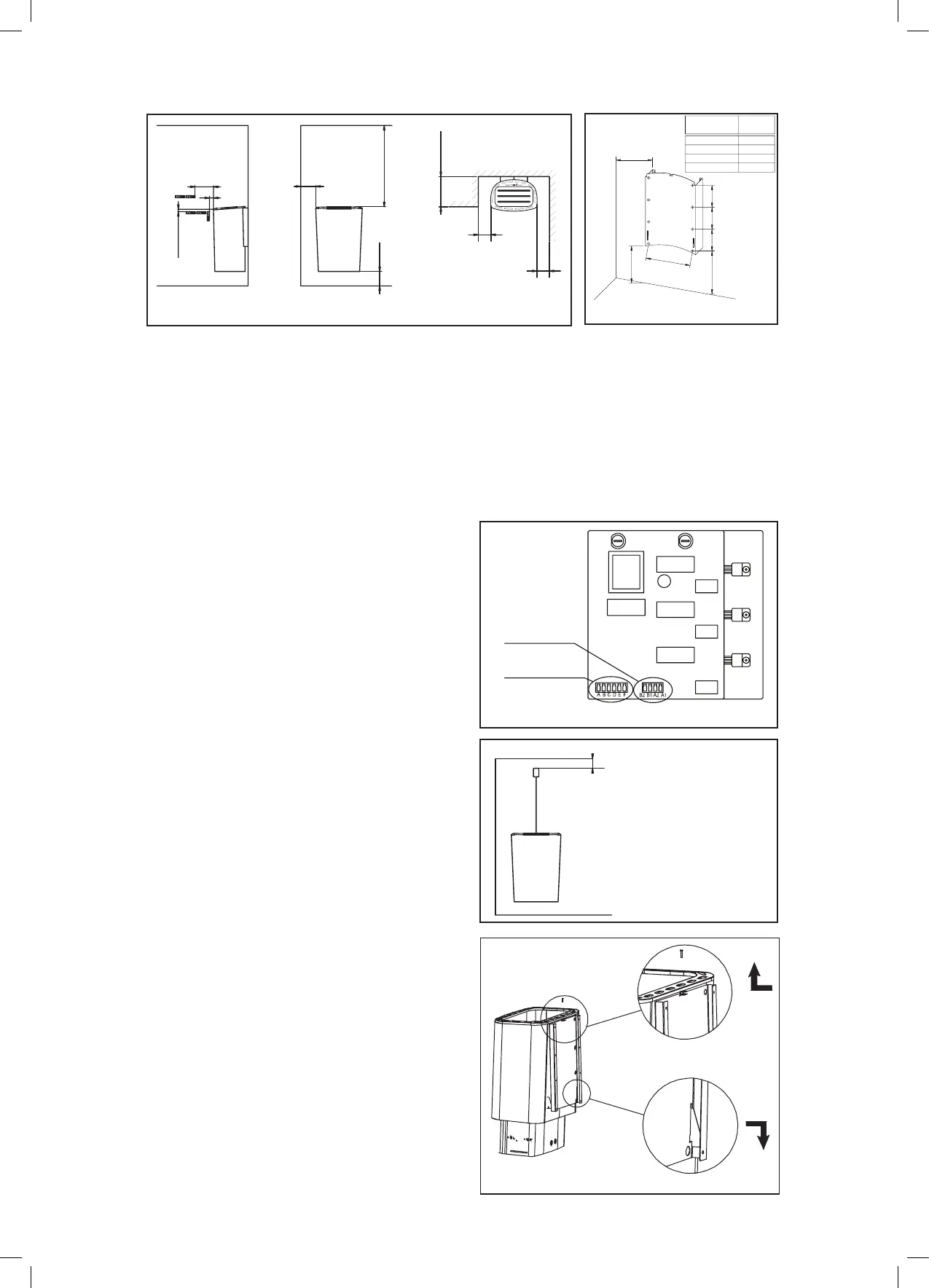

Kuva 2. Kiinnityslevyn paikka
A
A
A
C
B
D
min. 5 cm
max 30 cm
Kuva 1. ELECTRON-kiukaan suojaetäisyydet
Kiukaan asennus
seinäsyvennykseen
5 cm
Kuva 3.2
Tuntoelimen kiinnitys
seinälle. Anturin
tulee olla keskilinjalla
kiukaaseen nähden.
A
B
C
Kuva 4.
Kuva 3.1 Piirilevyn liitännät
Tuntoelimen
pistoke
Ohjausyksikön
pistoke
