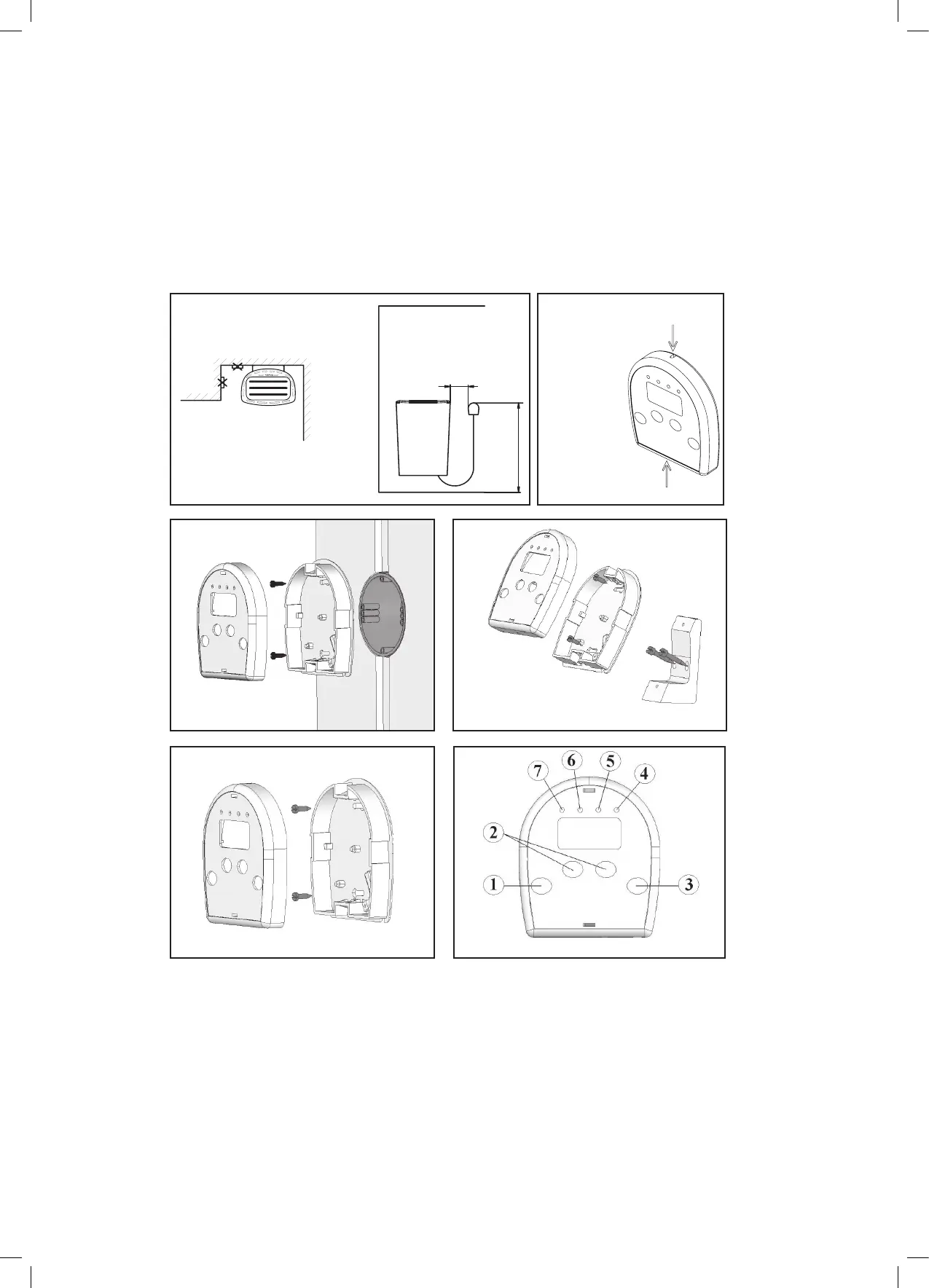

3.2 Ohjausyksikön asennusohje
- Ohjausyksikkö voidaan asentaa saunaan sekä pukutilaan.
Saunassa ohjausyksikön maksimi asennus korkeus on 65 cm. Katso kuva 5.
- Asenna ohjausyksikön teline seinälle ja asenna ohjausyksikkö telineeseen.
Kuva 5.
- Ohjausyksikölle menevää johdinta voi lyhentää. Johdinta ei saa työntää
kiukaan kytkentäkoteloon.
- Ohjausyksikkö voidaan pinta-asentaa sähkörasiaan. Kuva 6.2
4. OHJAUSYKSIKKÖ
4.1 Ohjausyksikön käyttöohje
1. On/Off-näppäin
• Kun näyttö on pimeänä, napin painallus aktivoi ohjausyksikön ja kiukaan.
Nappia pitää painaa yli sekunnin.
• Pitkä painallus (>1 sekunti) ohjausyksikkö+kiuas pois päältä.
• Kun kiuas on aktivoitu, näytöllä on esivalinta-aika (keltainen ledi palaa).
Esivalinta aika pysyy näytölla n. 5 sekuntia, jonka jälkeen näytölle tulee mitattu
lämpötila (perustila).
Ohjausyksikön kiinnitys seinälle.
HUOM! Ohjausyksikköä ei saa
asentaa seinäsyvennykseen.
Kuva 5.
Kannen lukitus
aukeaa paina-
malla kielekkeet
sisään nuolien
osoittamista
kohdista esim.
pienellä ruuvi-
meisselillä.
Kuva 6.1
Ohjausyksikön pinta-asennus pukutilaan
Kuva 8.
Ohjausyksikön pinta-asennus saunaan.
Kuva 7.
Ohjausyksikkö
Kuva 9.
Ohjausyksikön pinta-asennus sähkörasiaan.
Kuva 6.2
