OLYMPIC SMART SCALE
®
Modèle 60/65
Section 3 : Service
Page 3-16
Retrait des composants internes
Pour retirer des composants internes :
1. Retirez l’enceinte de la balance (reportez-vous à Démontage à la
page 3- 6).
2. Le plateau en forme de H soutenant la structure au-dessus de la
cellule de mesure, appelé « araignée », doit être retiré avant de
pouvoir remplacer les cartes de circuits imprimés. Retirez l’araignée de
la cellule de mesure en dévissant les deux vis de montage (Fig. 3N).
3. Retirez la carte de circuits imprimés d’achage en débranchant le
câble ruban de la carte d’achage, puis dévissez les quatre vis de
montage (Fig. 3O).
4. Retirez la carte d’alimentation en débranchant tous les connecteurs,
puis dévissez les vis de montage (Fig. 3K).

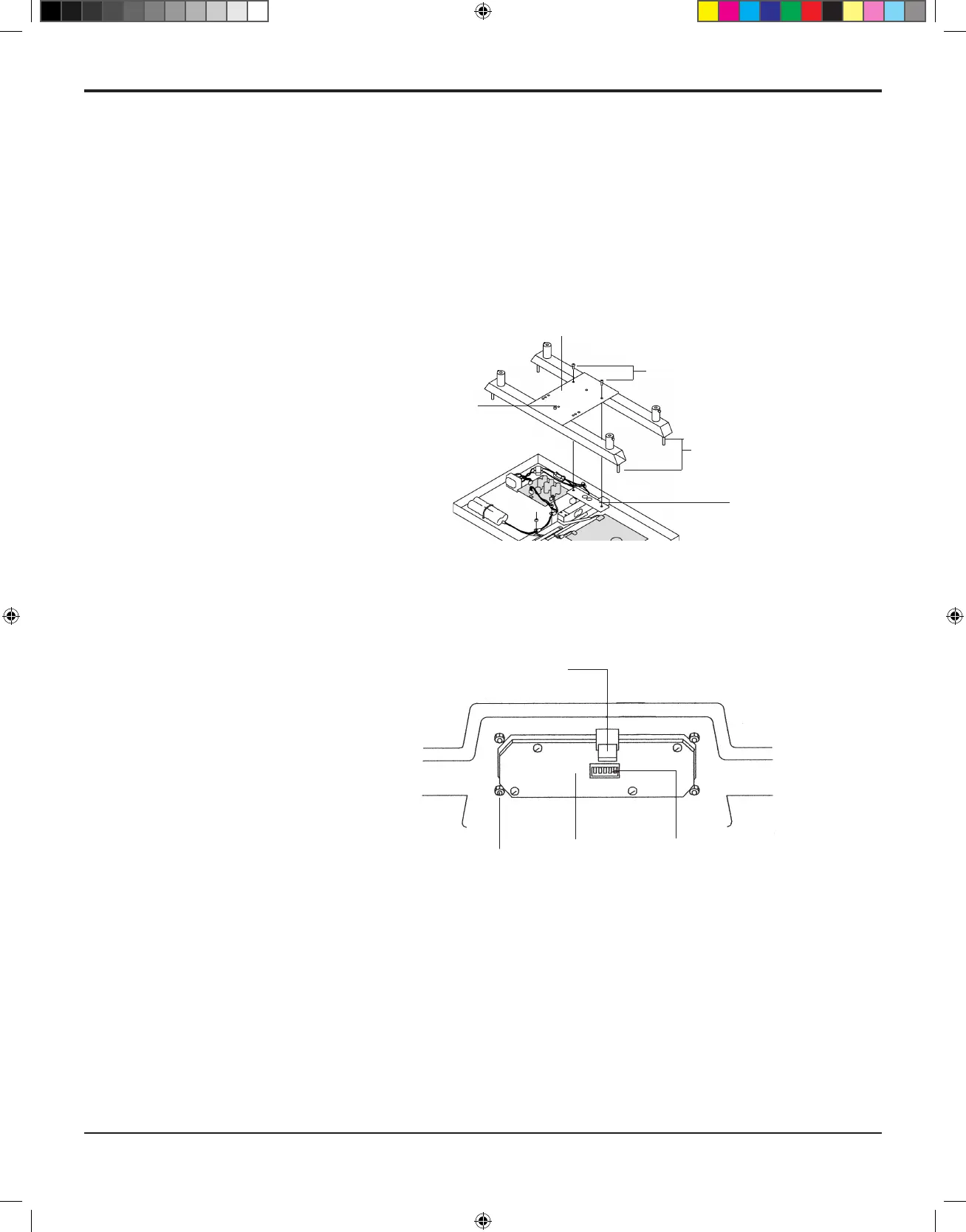

Connecteur du
câble ruban
Carte de circuits
imprimés d’achage
Vis de montage (4)
Du panneau de commande
Vue dans l’enceinte
Fig. 3O
Vis xant l’araignée à
la cellule de mesure
Araignée
Butée de surcharge
supérieure
Cellule de mesure
Vis de butée de surcharge
Fig. 3N
