30
Installation du bras exible
Installation du bras flexible
Ce moniteur ACL est conçu pour une utilisation avec un bras flexible. Pour fixer
le moniteur à un bras flexible:
1. Suivez les instructions sur comment enlever le support de moniteur pour le
montage afin d’enlever le support.

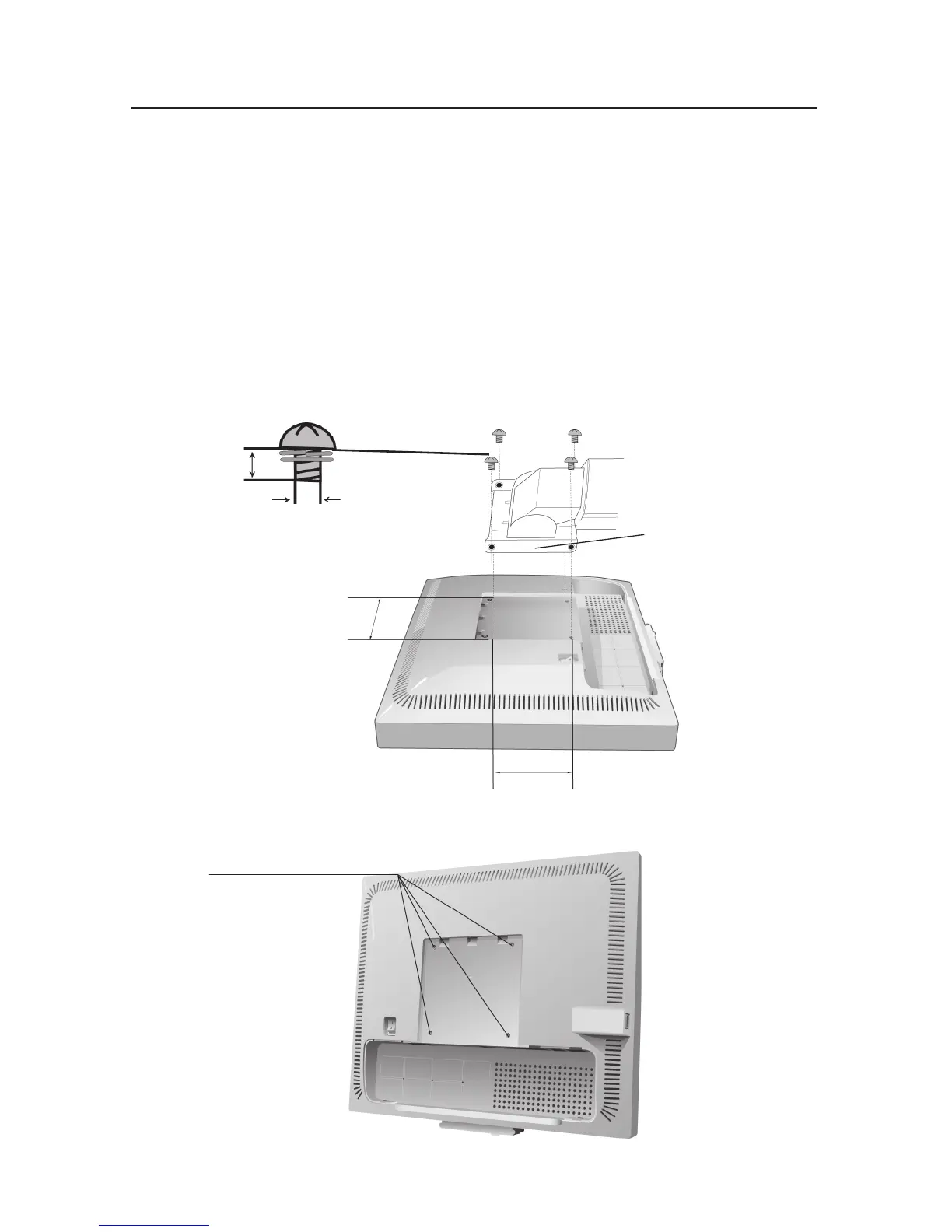

2. Utilisez les 4 vis pour fixer le bras au moniteur (Figure F.1).
REMARQUE:
Le moniteur ACL ne doit être utilisé qu’avec un bras homologué
(par ex. de marque GS). Afin de répondre aux exigences relatives
à la sécurité, le moniteur doit être monté sur un bras qui garantit la
stabilité nécessaire en tenant compte du poids du moniteur.
Thickness of Bracket (Arm)
2.0~3.2mm
100mm
100mm
4 Vis (M4)
(MAX depth: 8,5 mm)
Figure F.1
12mm
M4
4 x 12 mm avec rondelle
de blocage et rondelle plate
Poids de l’assemblage du LCD:
70GX
2
- 4,0 kg (MAX)
90GX
2
- 4,8 kg (MAX)
