NEC P627UL - Page 29

DE-10
Strahlungsbereich des Laserlichts

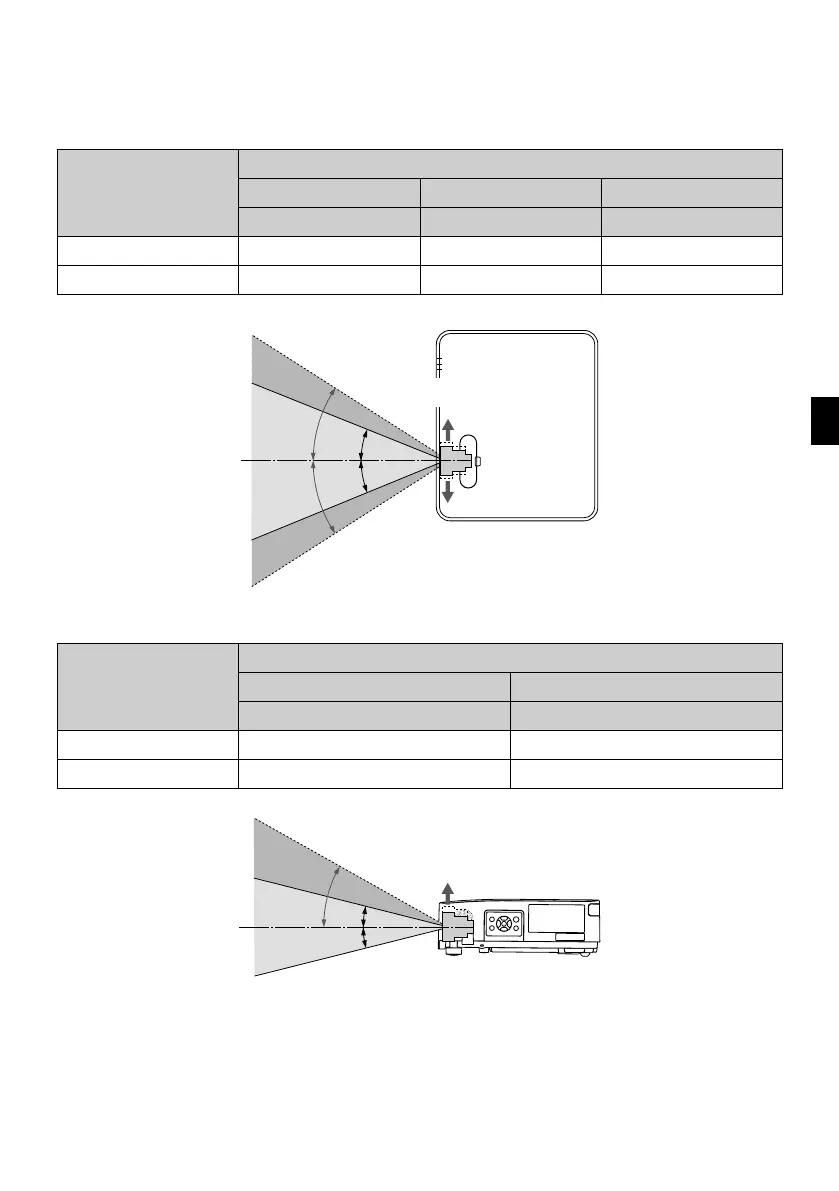

Die nachfolgende Abbildung gibt den maximalen Strahlungsbereich des Laserlichts an.
Horizontaler Winkel (Einheit: Grad)
Zoom
Objektivposition
Ganz rechts Mitte (Referenzwert) Ganz links
HR HC HL
Breit 33,0 22,3 33,0
Tele 21,8 14,2 21,8
HC
HR
HL
HC
Links
Rechts
Vertikaler Winkel (Einheit: Grad)
Zoom
Objektivposition
Ganz oben Mitte (Referenzwert)
VU VC
Breit 29,5 14,4
Tele 19,2 9,0
VC
VC
VU
Oben
