HV Control Panel
FR
fonctionner temporairement le système pendant une
durée paramétrée.
4.4.8 (H)Aspiration, Filtre dP, SSR et DIR
Aspiration et Filtre dP sont visibles si des capteurs
d’aspiration sont installés et configurés. Filtre dP in-
dique la baisse de pression du système de filtre (filtre
principal et filtre de contrôle le cas échéant). Si le si-
gnal pilote est désactivé, les DIR (RBU uniquement) et
SSR sont visibles pendant le compte à rebours.
4.4.9 (I)État de communication dans le
cloud
Pour la version adaptée à Insight, cet indicateur af-
fiche l’état de la communication dans lecloud.

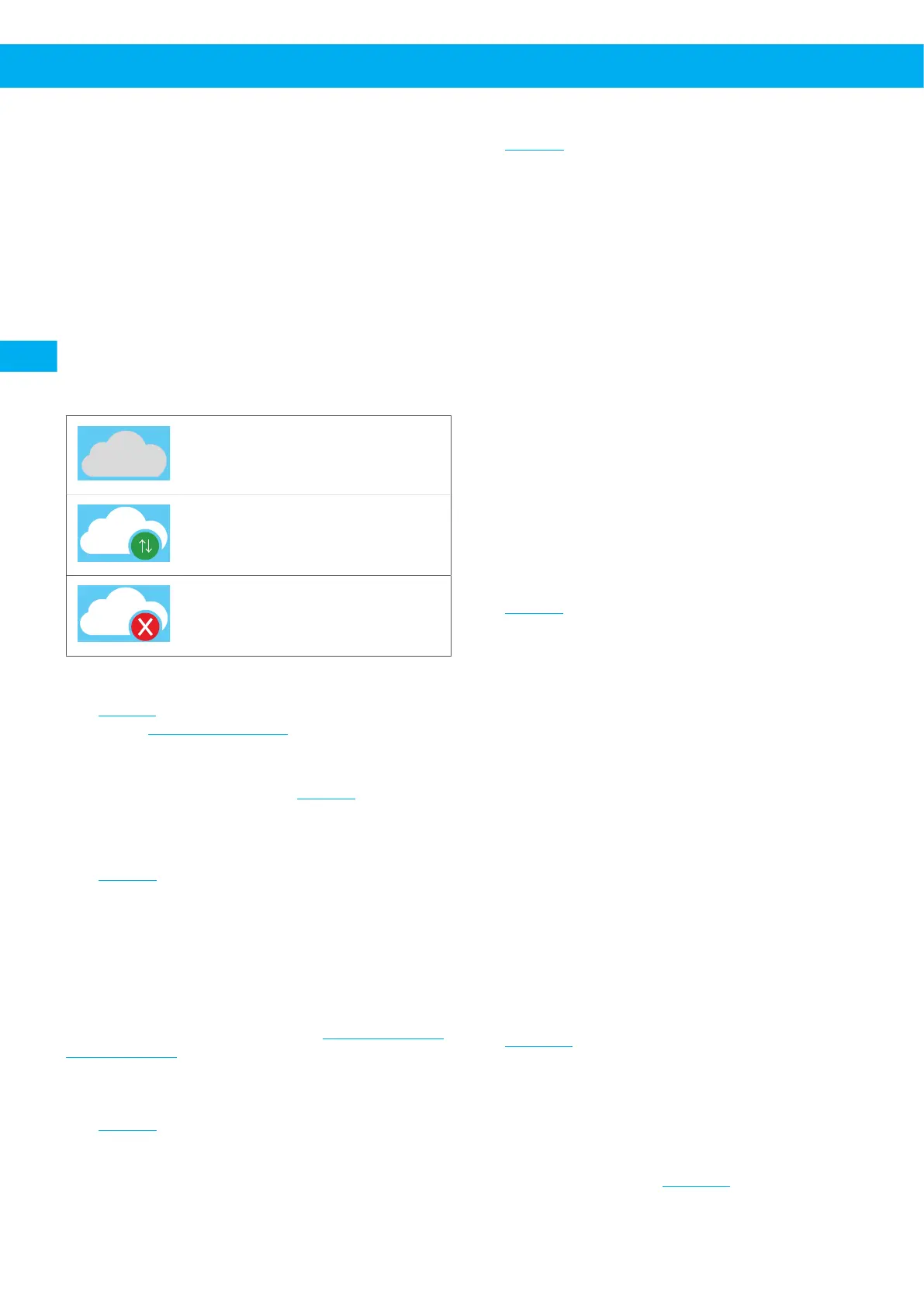

L’indicateur a trois états :
Aucun abonnement effectué. Pour
un réglage, consulter le manuel
d’installation et d’entretien.
La communication fonctionne.
La communication ne fonctionne
pas.
4.5HOME 2
Voir Figure5. Le champ État est le même que dans
HOME. Voir Section4.4HOME 2.
Service montre le nombre d’heures d’utilisation de-
puis le dernier entretien. Total montre le nombre total
d’heures d’utilisation du produit. Figure5 (A) montre
l’intervalle d’entretien.
4.6Réglages
Voir Figure6. Un mot de passe est requis pour la confi-
guration des paramètres et réglages. Voir également
le Manuel d’installation et d’entretien.
Les réglages de base sont configurés, par exemple
Nettoyage, Vidage, Rinçage (NettoyageVidage/Rin-
çage), Réglages de la durée hebdomadaire, Délai
d’alarme, ASC/LCC, Réglages système et Connexion.
Les réglages système sont accessibles sans mot de
passe pour certaines fonctions. Voir Section4.6.1Ré-
glages système.
Pour plus d’informations, voir le Manuel d’installation
et d’entretien.
Voir Figure6 (A). Appuyer sur ce bouton pour consul-
ter les pages d’aide.
4.6.1Réglages système
Voir Figure8. Les cinq fonctions suivantes sont acces-
sibles au niveau utilisateur.
1
Régler la luminosité de l’écran.
La luminosité de l’écran peut être réglée sur une
valeur comprise entre 0 % et 100 %.
2
Étalonner l’écran tactile.
Si nécessaire, régler l’étalonnage pour être sûr
que l’objet correct est sélectionné lors d’une pres-
sion sur l’écran.
3
Activer le nettoyage de l’écran
Cette fonction désactive la surface tactile afin d’en
permettre le nettoyage.
4
Informations système.
Indique la version du produit et de son logiciel.
5
PLC I/O
Cet écran sert au diagnostic.
L’accès à d’autres boutons requiert un mot de passe
administrateur. Voir le Manuel d’installation et d’en-
tretien.
4.6.2Connexion
Voir Figure9. Un mot de passe est requis pour la confi-
guration de la plupart des paramètres et réglages. Il
y a différents niveaux utilisateur, chacun étant pro-
tégé par son propre mot de passe. Connexion montre
la personne connectée sur le panneau de commande.
Déconnexion automatique après cinq minutes d’inac-
tivité.
Avec les autres documents concernant l’armoire se
trouve une enveloppe scellée portant le texte :
Contient des informations confidentielles, appartient
au propriétaire de l’équipement. Doit être partagé
avec le responsable de l’installation de l’armoire de
commande.
Le protocole de test de l’armoire (test HVCP 2183847-
X) est placé dans l’enveloppe. Le mot de passe se
trouve au paragraphe 1.3 Pack logiciel et mot de passe
En cas de perte du protocole de test, contactez votre
représentant Nederman et demandez le mot de passe
du menu de connexion PLC Insight HVCP.
4.7Alarmes
Voir Figure10. Ceci est une liste des alarmes et aver-
tissements avec le moment de leur déclenchement.
Un « A » indique une alarme et un « W » indique un
avertissement. Certaines alarmes et certains avertis-
sements sont valables pour tous les produits tandis
que d’autres sont spécifiques aux produits EX.
Les alarmes peuvent être réinitialisées à l’aide du bou-
ton Réinitialisation. Voir le Figure10 (A). Un mot de
passe est requis. Pour plus d’informations, voir le Ma-
nuel d’installation etd’entretien.
