3. PRODUCT OVERVIEW

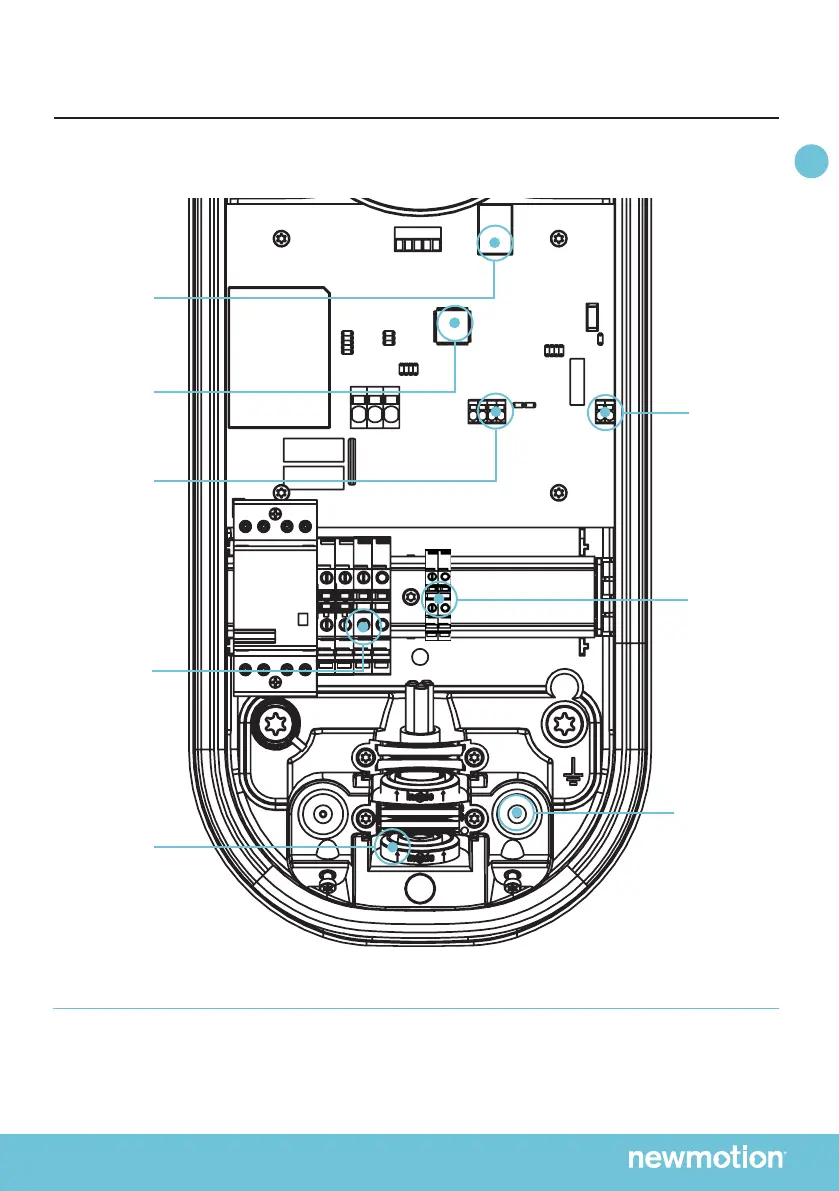

3.4.2 VUE D’ENSEMBLE INSTALLATION DES ACCESSOIRES
Entrée de
câble Load
Shedding (RJ12)
ou TC (paire)
Entrée de câble
5 x Ø 2,5mm de
accessoires
Connexion de
shunt
(L1 et N du câble
des accessoires)
Connexion On/
O Peak
(L2 & L3 du
câble des
accessoires)
Ethernet
port pour la
conguration
locale
P1 port pour
Load Shedding
module
(11kW modèles
seulement)
Connexion du TC
(7,4kW modèles
seulement)
Connexion du
de terre du câble
des accessoires
