NEXERa 221503 - Drawer Component Assembly (Type 1); Preparing Drawer Sides (V, W, XA); Assembling Drawer Front (XA)

8
7

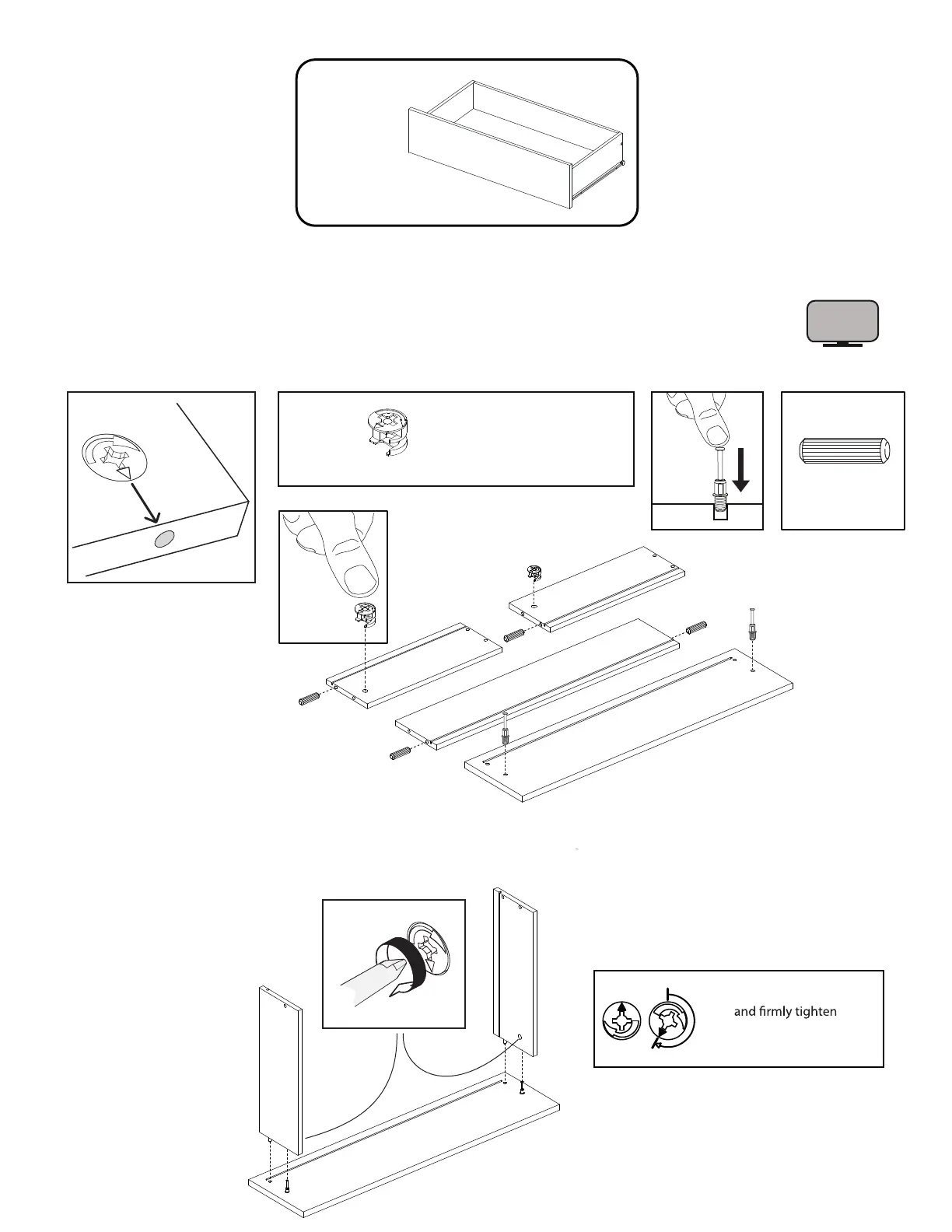

Install 2 small cam locks # 0204 on panels V and W. Install 2 push bolts # 2200 on
panel XA. Install 4 wood dowels # 0207 on panels V, W and Y
Installez 2 mini excentriques # 0204 dans les panneaux V et W. Installez 2 boulons # 2200
dans le panneau XA. Installez 4 goujons de bois # 0207 dans les panneaux V, W et Y
VIDEO
W
V
XA
# 2200
Y
2x
# 0204
For drawers only
Pour tiroirs seulement
2x
# 2200
# 0204
# 0207
4x
# 0207
# 0207
# 0207
# 0207
# 0204
8
Assemblez les panneaux V et W à la façade XA et serrez fermement les 2 excentriques # 0204
V
W
XA
Tournez vers la droite 2/3 de tour
et serrez fermement
IMPORTANT
Turn clockwise 2/3 of a turn
2x
3x
XA
W
V
Y
Fasten the panels V and W to the drawer front XA and tighten the 2 cam locks # 0204
