9
9

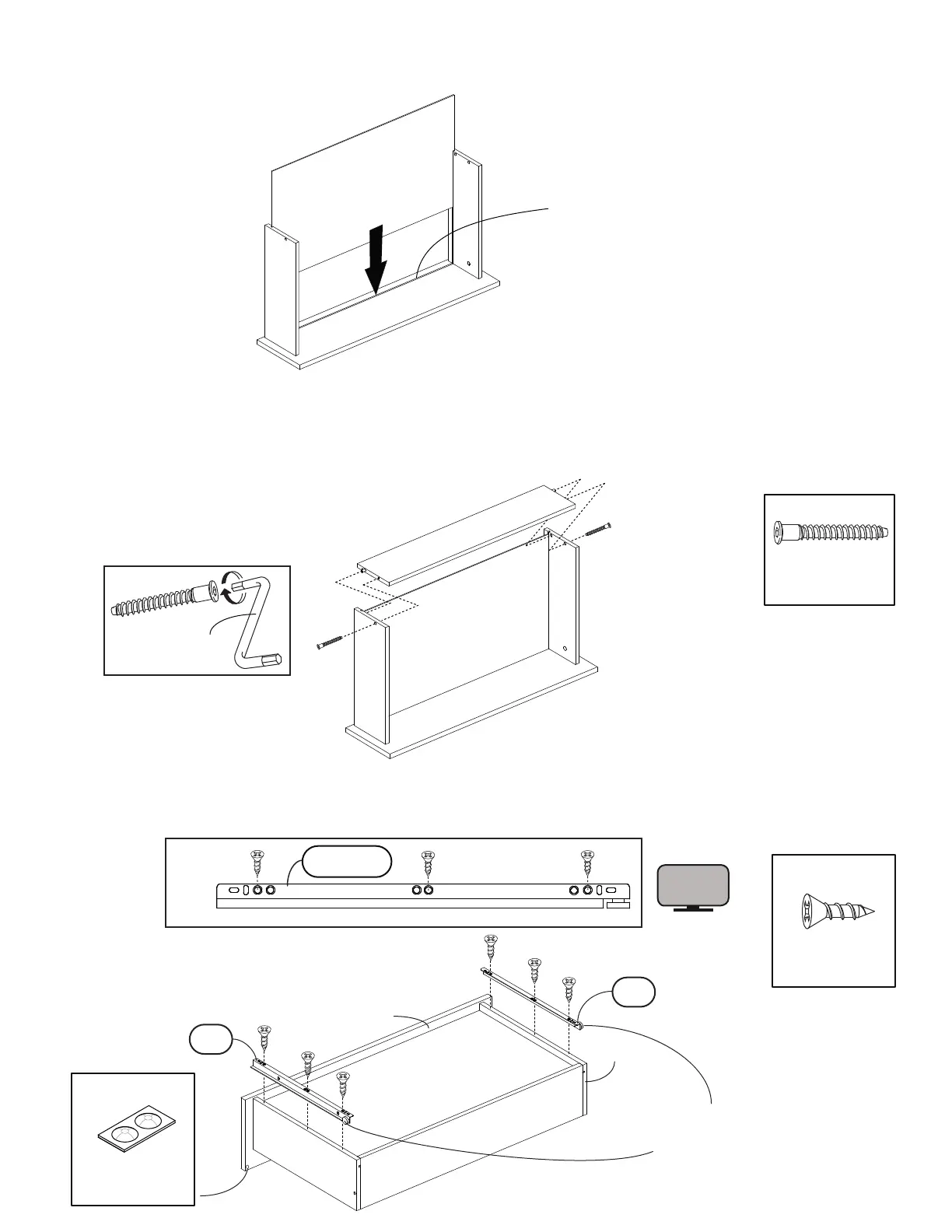

Insert the drawer bottom into the grooves located on panels V and W
Insérez le fond de tiroir dans les 2 rainures des panneaux V et W
XA
V
W
drawer bottom
fond de tiroir
Drawer bottom must enter into
the groove located on panel XA
Le fond de tiroir doit entrer dans la
rainure se trouvant sur le panneau XA
10
Fasten the panel Y to both panels V and W. Align the 2 wood dowels # 0207 with the
holes close to the grooves. Use the Allen key # 2300 to tighten the 2 screws # 0111
Assemblez le panneau Y avec les panneaux V et W en prenant soin d’insérer les 2 goujons
# 0207 dans les trous près des rainures. Serrez les 2 vis # 0111 à l’aide de la clé Allen # 2300
XA
V
W
# 0111
2x
# 2300
Y
11
Utilisez 6 vis # 0105 pour installer les 2 coulisses # 0910 (DL et DR) sur les panneaux V et W
Les roulements doivent être
alignés vers l’extérieur
V
Use 6 screws # 0105 to fasten the 2 drawer slides # 0910 (DL and DR) on panels V and W
Slides rollers must face outwards
VIDEO
6x
# 0105
Drawer bottom
Fond de tiroir
DL
DR
Y
XA
W
# 0910
2x
# 0527
2x
DL
DL DR
or
ou
