NEXERa 420103 - Top Panel and Base Attachment

7
8
7

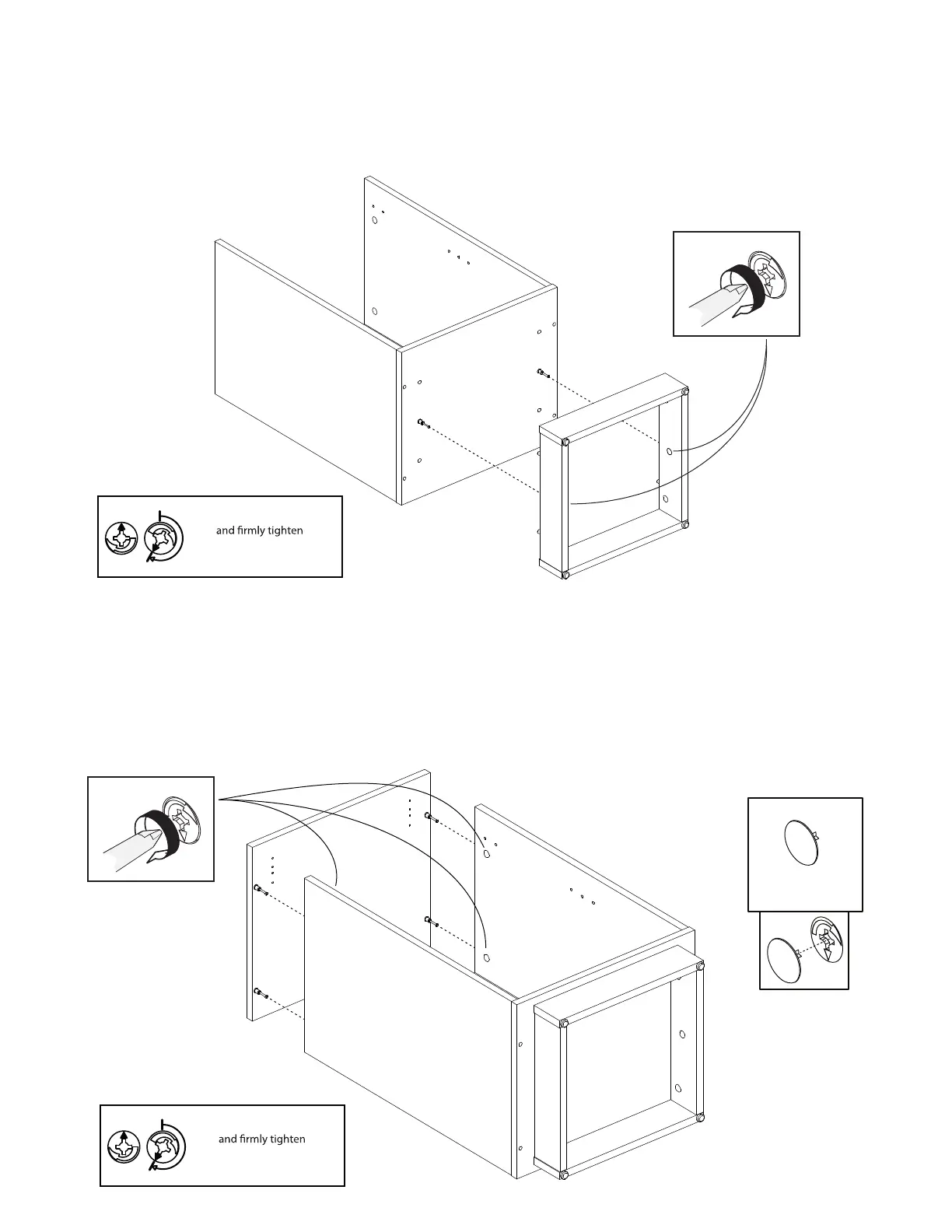

Fasten the pre-assembled base M-M-N-N to the panel D. Then, tighten the 2 cam locks
# 0203 located on both panels N
Montez la base pré-assemblée M-M-N-N sur le panneau D. Serrez ensuite les 2 excentriques
# 0203 se trouvant sur les 2 panneaux N
B
D
A
N
M
M
N
2x
Fasten the panel C to the pre-assembled unit. Then, tighten the 4 cam locks # 0203
located on the panels A and B. Add the 4 caps # 0509 on the 4 cam locks
Assemblez le panneau C avec l’unité pré-assemblée. Serrez ensuite les 4 excentriques # 0203
se trouvant sur les panneaux A et B. Ajoutez les 4 capuchons # 0509 sur les 4 excentriques
Tournez vers la droite 2/3 de tour
et serrez fermement
IMPORTANT
Turn clockwise 2/3 of a turn
Tournez vers la droite 2/3 de tour
et serrez fermement
IMPORTANT
Turn clockwise 2/3 of a turn
# 0509
4x
4x
B
D
A
C
