12.

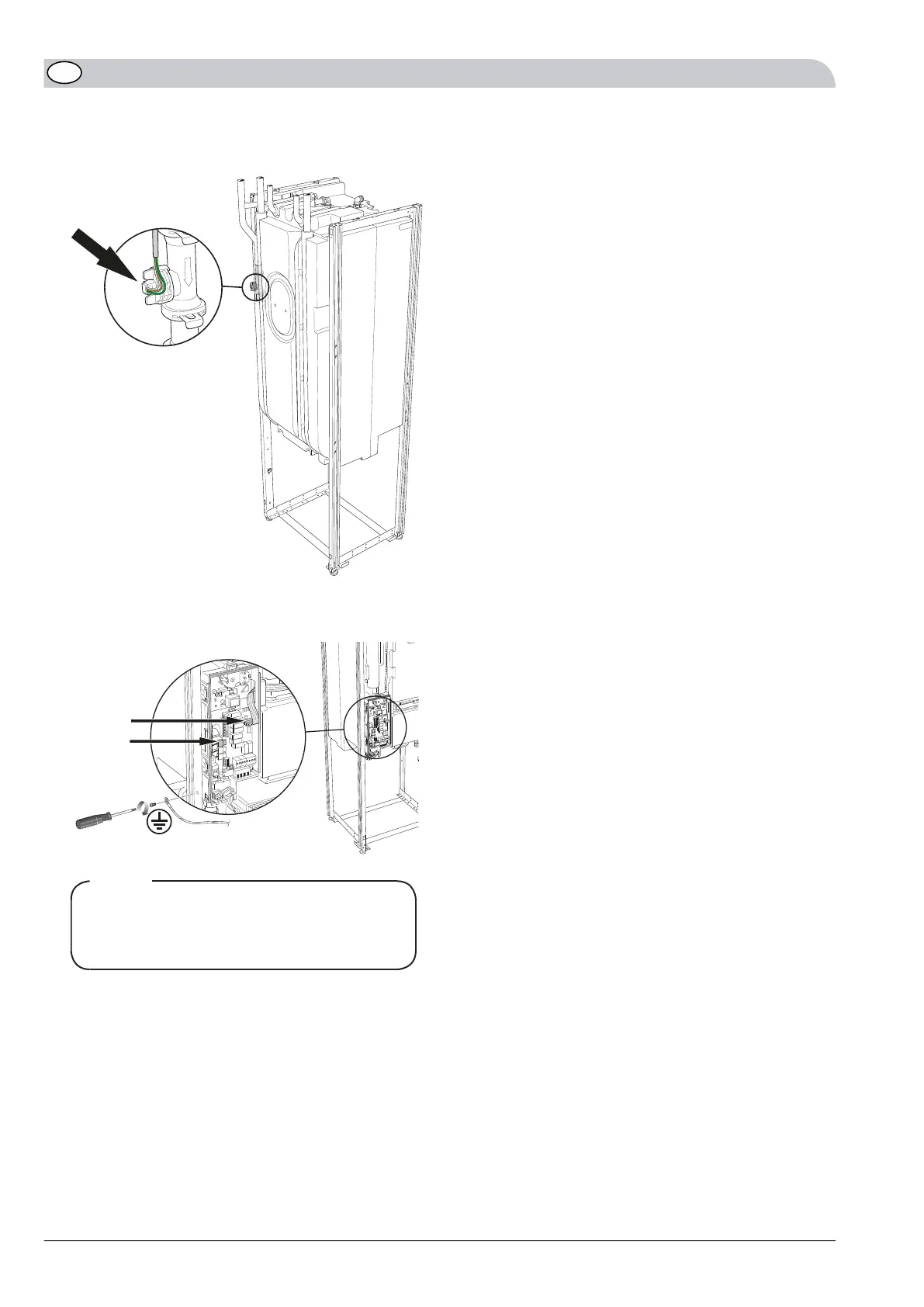

Gäller endast modeller med energimätare:
Anslut kablagekontakten på energimätaren.
LEK
13.
Anslut bandkabel (A) till elpatronkortet (AA1) och
anslut kablagekontakt (B) till elpatronkortet (AA1)
plint –X10.
LE
K
4.4?
4.3?
A
B
PE
OBS!
Kontrollera jordanslutning och säkerställ elektrisk
anslutning mellan jordplint AA1-X1 och stativ
genom resistansmätning.
14.
Sätt dit skyddslocken för el-lådorna.
Ihopsättning, Driftsättning
1.
Montera ljudisoleringsskivor i stativramens nedre del
och sidoplåtar.
2.
Anslut värmepumpen mot köldbär ar- och värmesystem
och anslut yttre elanslutningar.
3.
Kontrollera eventuella läckage, att givarvärden verkar
rimliga och gör en funktionskontroll.
4.
Montera toppisoleringen över beredaren och framför
beredaren, topplock och kylmodulens servicelucka.
5.
Flytta över etiketter med serienummer/teknisk data
från den gamla till den nya enheten.
6.
Montera frontluckan.
