Nibe F1245 Service Instructions

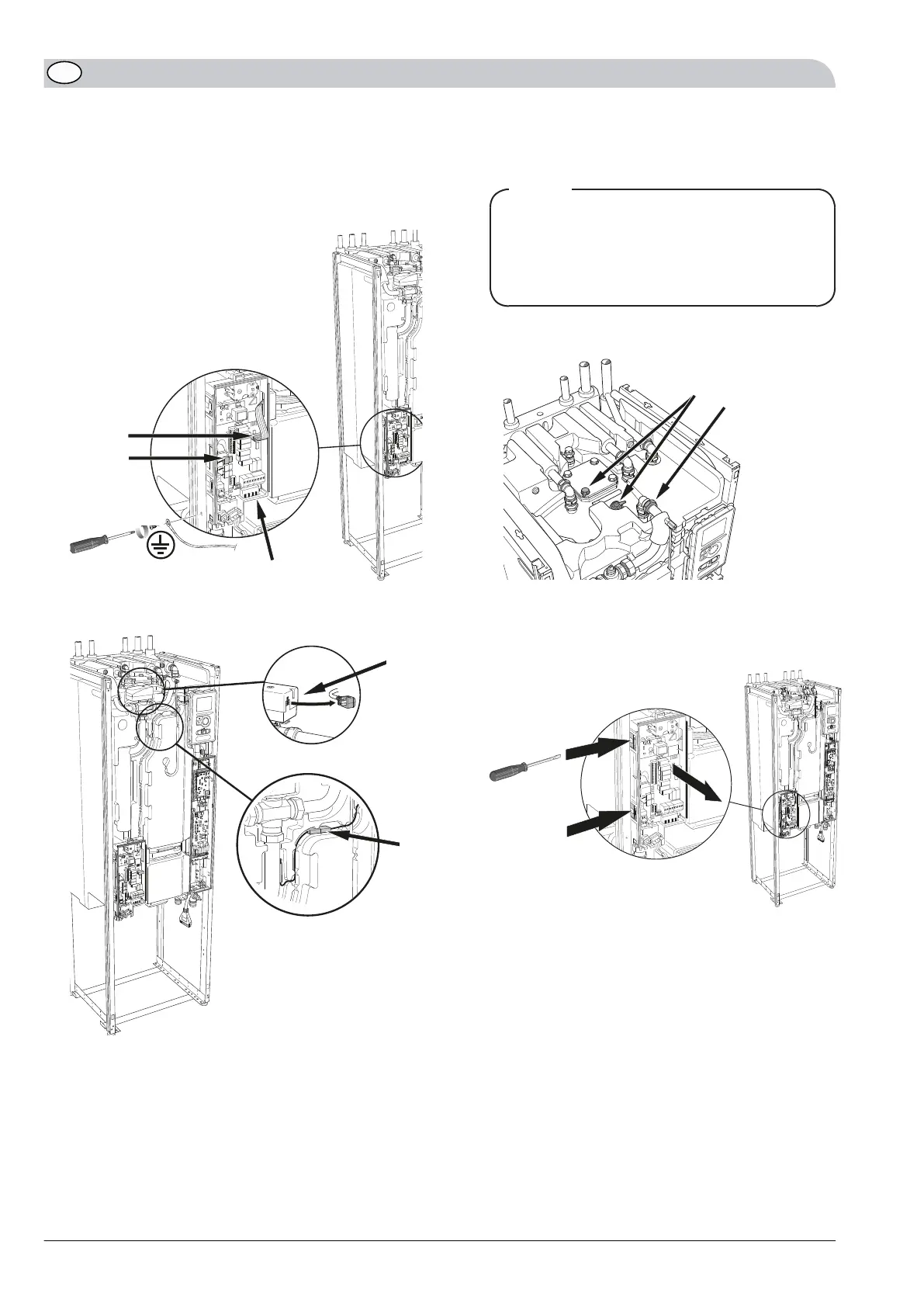

3.
Lossa/ta bort bandkabel från elpatronkortet.
4.
Lossa/ta bort kablagekontakt.
5.
Lossa/ta bort kablagekontakten (skruvmejsel).
6.
Lossa/ta bort jordkabel som är fäst i stativramens
vänstra sida.
LE
K
4.4?
4.3?
4.6?
3
4
5
6
7.
Lossa/ta bort kontakten från givare (BT2).
8.
Lossa/ta bort kontakten från växelventilen (QN10).
LEK
7
8
9.
Gäller endast emaljerade beredare:
Lossa/ta bort kabelanslutningar från anoden.
TIPS!
Viktigt!
Notera kablarnas placering.
Om kablarna ansluts på fel position vid återmon-
tering uteblir korrotionsskyddet.
10.
Lossa muttern på VB-framledning till laddslingan på
beredaren mot luftventilen (QM22).
10
9
9
10
11.
Ta bort rörklammern på VB-framledning mellan elpa-
tronen och kylmodulen (QM31) och sära på koppling-
en.
12.
Lossa/ta bort el-lådan från dess fästen.
L
EK
Press
Press
A
B
NIBE F1245/F12556
