ALIMENTATION DE LA LOGIQUE ET PROGRAMMATION
––– PHASE 7 –––
PROGRAMMATION DE BASE DE LA LOGIQUE
7.1 - RECONNAISSANCE DE L’IDENTITÉ DES DISPOSI-
TIFS CONNECTÉS
Après les vérications initiales décrites à la Phase 6 il faut faire appren-
dre à la logique de commande l’identité des dispositifs connectés à ses
bornes « BUS » et « STOP ». La procédure qui suit permet à la logique de
commande de reconnaître un par un les dispositifs connectés et de leur
attribuer une adresse personnelle et univoque.
01. Sur la logique, presser la touche P2 jusqu’à ce que la led P2 com-
mence à clignoter rapidement puis relâcher la touche.
02. Attendre quelques secondes pour donner le temps à la logique de
commande de reconnaître tous les dispositifs connectés. La recon-
naissance se conclut quand la led STOP reste allumée et quand la led
P2 s’éteint. Attention! – Si la led P2 continue à clignoter signie qu’il
y a une erreur ; dans ce cas lire le paragraphe D - « Résolution des
problèmes ».
Attention! – Si dans le futur un nouveau dispositif est connecté à la
logique de commande (par exemple, une nouvelle paire de photocellules),
ou si un dispositif est enlevé, il faudra refaire cette procédure de recon-
naissance.
––– PHASE 6 –––
PREMIÈRE MISE EN SERVICE ET
VÉRIFICATION DES CONNEXIONS
6.1 - CONNECTER LA LOGIQUE À L’ALIMENTATION
ÉLECTRIQUE
Après avoir installé et connecté tous les dispositifs prévus, brancher la
che du câble d’alimentation dans une prise électrique. Dans cette phase,
si la prise est loin de l’automatisme, on peut utiliser une rallonge. IMPOR-
TANT – Le câble fourni est adapté pour connecter provisoirement la
logique de commande au secteur électrique, dans le but d’exécuter la
programmation et les essais de fonctionnement. Par contre, pour tester
et mettre en service l’automatisme, il faut connecter de façon permanente
la logique au secteur électrique, en créant une ligne d’alimentation spéci-
que qui comprenne aussi un dispositif pour déconnecter l’automatisme
de l’alimentation. Pour ces opérations lire le paragraphe 8.1.
6.2 - IDENTIFIER LES TOUCHES ET LES LEDS SUR LA
LOGIQUE DE COMMANDE
À partir du paragraphe qui suit, dans le guide sont citées les touches,
les leds et les connecteurs présents sur la logique. Pour les identier se
référer à la g. 27, à la page précédente.
6.3 - VÉRIFIER LES CONNEXIONS ÉLECTRIQUES APRÈS
LA PREMIÈRE MISE EN SERVICE
ATTENTION! – Toutes les opérations successives
décrites dans le guide seront effectuées sur des
circuits électriques sous tension et les manœuvres
peuvent donc être dangereuses! Procéder par
conséquent en prenant toutes les précautions.
Après avoir alimenté électriquement la logique de commande, il est con-
seillé d’effectuer les vérications suivantes.
01. Sur la logique de commande : vérier que la led « BUS » clignote
régulièrement (1 clignotement à la seconde).
02. Sur les deux photocellules (TX et RX) : vérier que la led « SAFE » (g.
28) clignote (le type de clignotement est sans importance, ce qui comp-
te c’est que la led ne soit pas toujours allumée ou toujours éteinte).
Si ces vérications ne sont pas conformes, il est conseillé de couper
l’alimentation de la logique de commande et de vérier la connexion des
câbles. Dans ces cas- là, il est conseillé de lire les paragraphes D et E («
Résolution des problèmes » et « Diagnostic et signalisations ») dans le
chapitre « Approfondissements ».

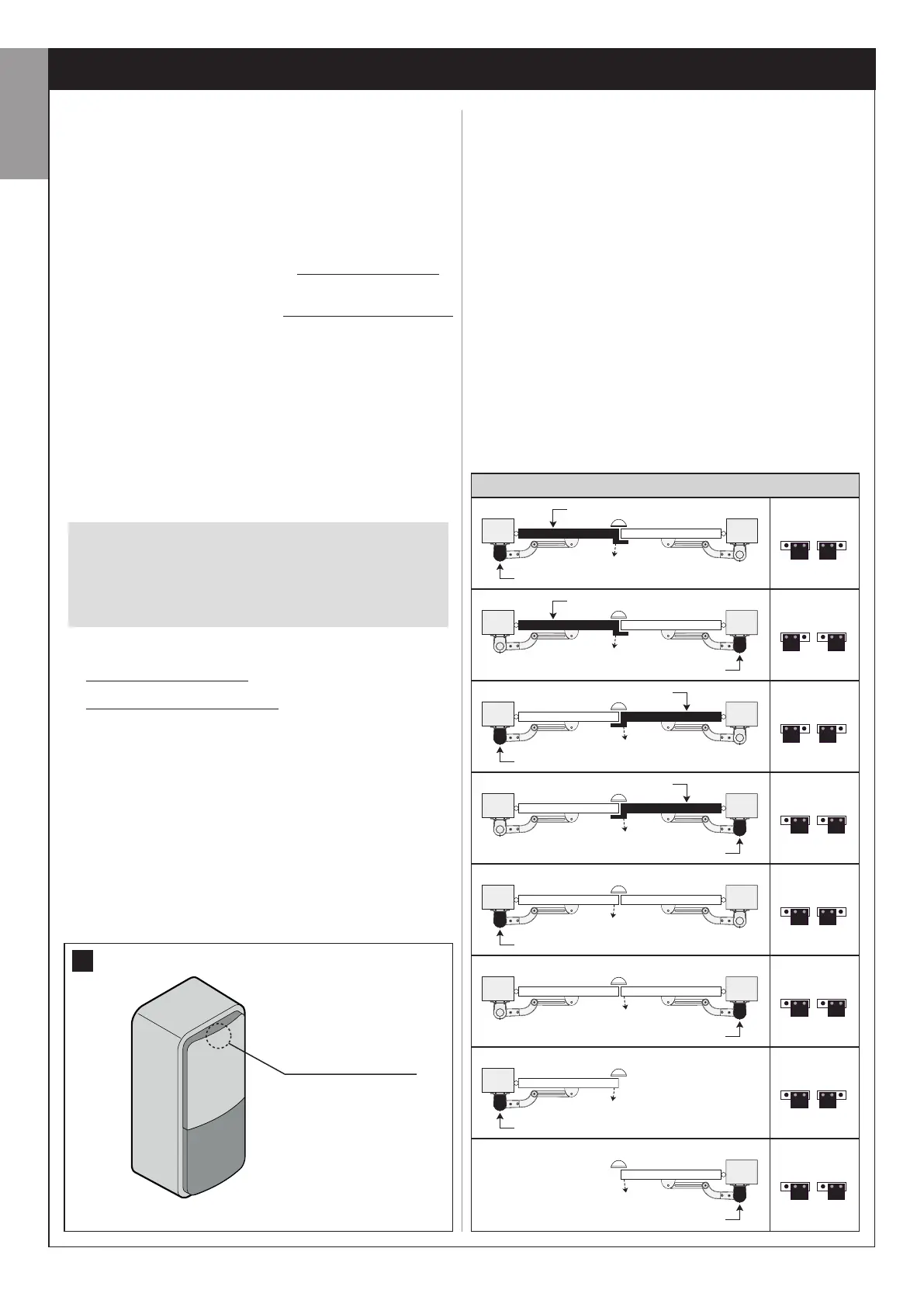

M2 M1
M2 M1
M1 M2
M1 M2
M2 M1
M1 M2
M2
M2
JA JB
JA JB
JA JB
JA JB
JA JB
JA JB
JA JB
JA JB
vantail supérieur
moteur avec logique de commande
vantail supérieur
moteur avec logique de commande
vantail supérieur
moteur avec logique de commande
moteur avec logique de commande
moteur avec logique de commande
moteur avec logique de commande
moteur avec logique de commande
vantail supérieur
moteur avec logique de commande
Tableau 3
