Nice ALTO User Manual

Français – 26
Français
Note 3. Plusieurs dispositifs NF peuvent être connectés les uns aux
autres en série sans aucune limite de nombre.
Note 4. Deux dispositifs avec sortie à résistance constante 8,2 kΩ
peuvent être connectés entre eux en parallèle. Si par contre ces
dispositifs sont plus de deux il faut les connecter entre eux «en
cascade» en mettant une seule résistance terminale de 8,2 kΩ.
Avertissement! – Si à l’entrée « STOP » sont connectés des dispositifs
avec fonctions de sécurité, seuls les dispositifs avec sortie à résistance
constante 8,2 kΩ garantissent la catégorie 3 de sécurité aux pannes.
Important – Après l’essai de l’automatisation, à chaque fois que
l’on connectera de nouveaux dispositifs à la borne «STOP» (ou
qu’on en enlèvera) il faudra effectuer la procédure de reconnais-
sance décrite au paragraphe A.10.
Durant l’utilisation de l’automatisme, la logique provoquera l’arrêt d’une
manœuvre en cours quand une variation se vériera par rapport à l’état
du dispositif reconnu.
A.9 - Comment installer et connecter d’autres
paires de photocellules
En plus de la première paire de photocellules installées comme décrit
dans le paragraphe 5.3, il est possible à tout moment d’installer d’autres
paires de photocellules, en opérant de la façon suivante.

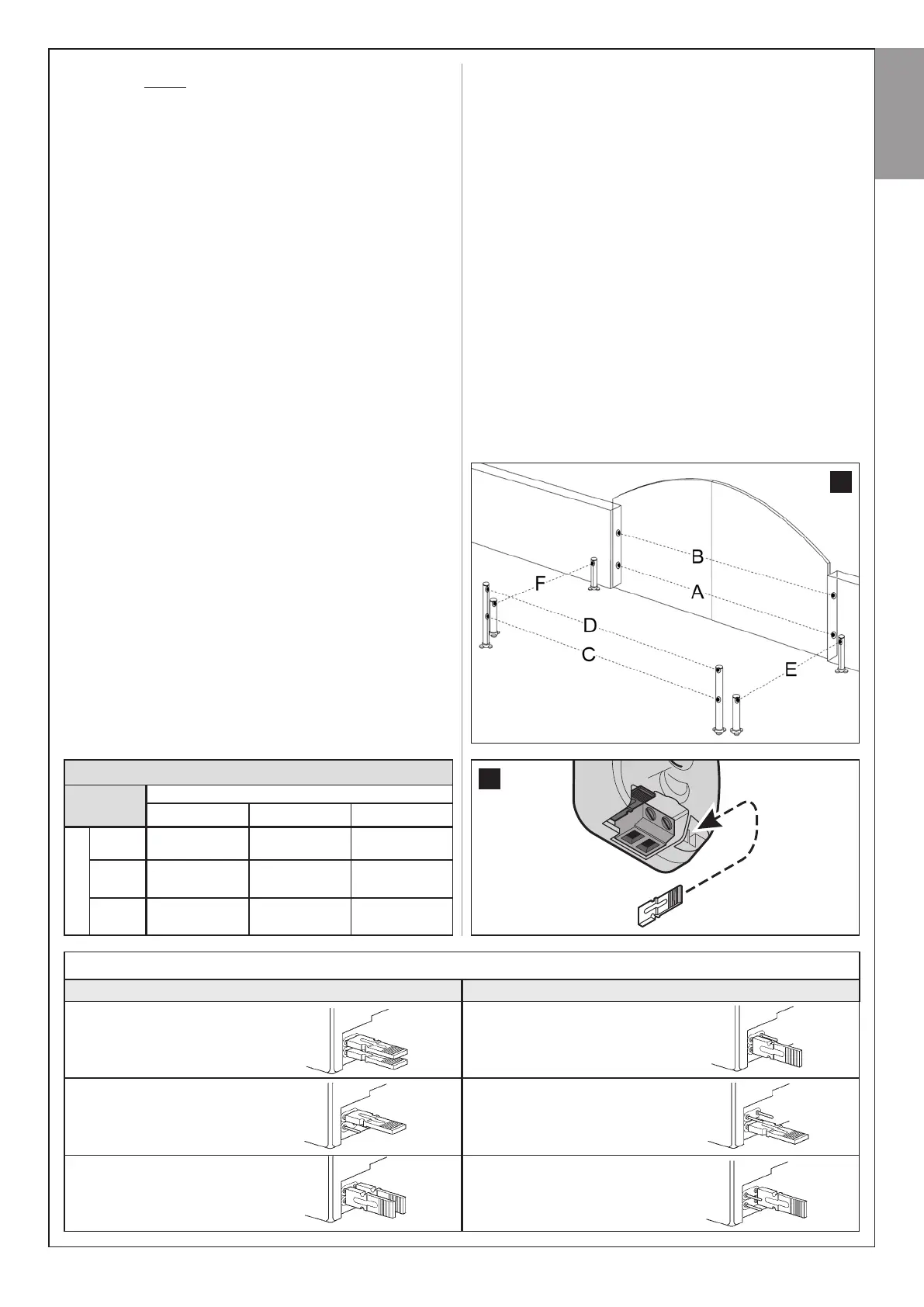

01. Installer les photocellules TX et RX en utilisant l’un des schémas mon-
trés dans la g. 37; connecter ensuite les photocellules à la logique
de commande.
02. Dans le Tableau 7 identier la position des cavaliers électriques qui
correspond au schéma utilisé pour installer les photocellules; puis
utiliser les cavaliers dans la photocellule TX et RX, dans la même
position identiée (note – remettre les cavaliers non utilisés dans le
logement prévu à cet effet (g. 38), pour pouvoir les réutiliser dans
le futur). Avertissement – Puisque cette conguration servira à la
logique de commande pour reconnaître le couple de photocellules
et pour leur attribuer un fonctionnement spécique, il est conseillé de
vérier qu’il n’y a pas d’autres paires de photocellules avec les cava-
liers insérés dans la même position.
03. Exécuter la procédure du paragraphe A.10 pour faire reconnaître par
la logique de commande l’identité de ces nouvelles photocellules.
A.10 - Reconnaissance de l’identité des nouveaux
dispositifs connectés ou retirés
À chaque fois que, sur la logique, sont connectés directement ou indirec-
tement (ou sont enlevés) des dispositifs aux bornes « BUS » et « STOP »,
il faut faire reconnaître à la logique de commande l’identité de ces dispo-
sitifs. La procédure qui suit permet à la logique de commande de recon-
naître un par un les dispositifs connectés et de leur attribuer une adresse
personnelle et univoque.
37
01. Sur la logique, presser la touche P2 jusqu’à ce que la led P2 com-
mence à clignoter rapidement puis relâcher la touche.
02. Attendre quelques secondes pour donner le temps à la logique de
commande de reconnaître tous les dispositifs connectés. La recon-
naissance se conclut quand la led STOP reste allumée et quand la led
P2 s’éteint. Attention! – Si la led P2 continue à clignoter, cela signie
qu’il y a une erreur ; dans ce cas lire le paragraphe D - « Résolution
des problèmes ».
03. Effectuer de nouveau la procédure d’essai de l’automatisme comme
décrit dans le paragraphe 9.1 - « Essai ».
Attention! – Si dans le futur un nouveau dispositif est connecté à la
logique de commande (par exemple, une nouvelle paire de photocellules),
ou si un dispositif est enlevé, ne pas oublier d’effectuer de nouveau cette
procédure de reconnaissance.
B - RÉGLAGES AVANCÉS
La logique de commande du système « ALTO » a une série de paramètres
réglables qui permettent d’adapter le produit aux exigences spéciques
de l’automatisme et de ses utilisateurs.
Pour modier une valeur ou vérier la valeur sélectionnée utili-
ser un émetteur radio mémorisé en « Mode 1 » (éventuellement, en
mémoriser un en se référant au paragraphe C.2).
B.1 - Comment modier la valeur d’un paramètre
Avertissement - Durant la procédure, la touche indiquée doit être pres-
2
e
dispositif
Tableau 6
1
er
dispositif
NA NC 8,2kΩ
NA
En parallèle
(note 2)
(note 1) En parallèle
NC
(note 1)
En série
(note 3)
En série
8,2kΩ
En parallèle En série
En parallèle
(note 4)
A
Photocellule h = 50 cm ;
avec intervention en fermeture
B
Photocellule h = 100 cm ; avec
intervention en fermeture
C
Photocellule h = 50 cm ; avec inter-
vention en ouverture et fermeture
D
Photocellule h = 100 cm ; avec inter-
vention en ouverture et fermeture
E
Photocellule à droite avec interven-
tion en ouverture
F
Photocellule à gauche avec interven-
tion en ouverture
Tableau 7
Photocellule Cavaliers Photocellule Cavaliers
38

Nice ALTO Specifications

General

Max. opening speed	0.2 m/s
Power supply	230V AC
Motor Type	DC Motor
Remote Controls	2
Security	Rolling code
Battery Backup	No
