8 - Fermi meccanici di necorsa. I motoriduttori del sistema “ALTO”
non integrano sistemi meccanici per i necorsa dell’anta, in chiusu-
ra e in apertura. Pertanto, per poter installare il sistema “ALTO” sarà
necessario installare a pavimento dei fermi ausiliari in chiusura e in
apertura (questi fermi non sono presenti nel kit e non fanno parte dei
prodotti della linea Nice Home).
9 - Durabilità del prodotto. La durabilità è la vita economica media del
prodotto. Il valore della durabilità è fortemente inuenzato dall’indice
di gravosità delle manovre, cioè, la somma di tutti i fattori che con-
tribuiscono all’usura del prodotto; questi fattori sono riportati nella
Tabella 1. Si consiglia di eseguire la stima della durabilità del vostro
automatismo dopo averlo messo in servizio, effettuando il seguente
calcolo:
01. Nella Tabella 1, individuare i valori di “Lunghezza anta” e “Peso
anta” relativi al vostro cancello e annotare il corrispondente “Indice di
gravosità”, facendo attenzione alla lunghezza del braccio con cui è
stato installato il motoriduttore. Se nel contesto sono presenti anche
altri elementi di affaticamento della manovra, cercare nella Tabella 1 i
valori appropriati di questi e sommarli al valore trovato prima.
Esempio: • “lunghezza anta” = 1,5 m; “peso anta” = 92 kg; “lunghez-
za braccio” = standard; quindi, indice di gravosità = 55%.
Presenza di elementi di affaticamento della manovra: • “temperatura
ambientale...” = No; “anta cieca” = Si; “lunghezza braccio” = stan-
dard; quindi, indice di gravosità = 15%; “installazione in zona ven-
tosa” = Si; “lunghezza braccio” = standard; quindi, indice di gravo-
sità = 15%. • INDICE TOTALE: 55% + 15% + 15% = 85%.
02. Nel Graco 2, riportare il valore totale di gravosità appena trovato
(nell’esempio = 85%) e tracciare da questo punto una linea verticale,
no ad incrociare la curva nel graco. Quindi, dal punto di incrocio,
tracciare una linea orizzontale no all’asse verticale del graco. Il valo-
re trovato (numero di cicli di manovre) rappresenta la durabilità stima-
ta del vostro prodotto.
Esempio: indice di gravosità totale = 85%. Questo, sul Graco 1,
corrisponde a circa 51.000 cicli di manovre (= durabilità del prodotto).
I valori di durabilità indicati nel graco, si ottengono solo con il rispet-
to rigoroso del piano di manutenzione riportato nel paragrafo 10.1.
La stima di durabilità viene effettuata in fabbrica, sulla base dei cal-
coli progettuali e dei risultati di prove effettuate su prototipi. Quindi,
essendo una stima, non rappresenta alcuna garanzia sull’effettiva
durata del prodotto.
3.3 - EFFETTUARE I LAVORI PRELIMINARI
ALL’INSTALLAZIONE
3.3.1 - Procurare gli attrezzi e i materiali per il lavoro
Prima di iniziare il lavoro, procurarsi tutti gli attrezzi e i materiali indispensabili
per la realizzazione del lavoro. Accertarsi che questi siano in buone con-
dizioni e conformi a quanto previsto dalle normative locali sulla sicurezza.
3.3.2 - Stabilire la posizione dei dispositivi nell’impianto
Per stabilire la posizione in cui verrà installato ogni dispositivo previsto
nell’impianto, prendere spunto dalla g. 4. Questa mostra un impianto
realizzato con i componenti presenti nel kit più altri dispositivi e accessori
opzionali. Nella gura i vari dispositivi sono posizionati secondo uno sche-
ma ideale. I dispositivi utilizzati sono:
a - Motoriduttore elettromeccanico con centrale ALTO100C
b - Motoriduttore elettromeccanico senza centrale ALTO100M
c - Coppia di fotocellule PH200 (per parete)
d - Segnalatore lampeggiante FL200
e - Fermi di necorsa in Apertura (non fanno parte dei prodotti della linea
Nice Home; possono anche essere costituiti da ostacoli “naturali”
come, ad esempio, un muro, il bordo di un’aiuola ecc.)
f - Fermo di necorsa in Chiusura (non fa parte dei prodotti della linea
Nice Home)
In particolare nella scelta della posizione di ogni dispositivo, rispettare le
seguenti avvertenze:
• Motoriduttori – il motoriduttore con la centrale deve essere posizionato
sull’anta che si trova più vicina alla zona dalla quale proviene l’alimenta-
zione elettrica.
• Fotocellule PH200 – le due fotocellule (TX e RX) devono essere posi-
zionate: a) ad un’altezza di 40-60 cm da terra; b) ai lati della zona da
proteggere; c) all’esterno del cancello, cioè verso la strada pubblica;
d) a lo del cancello (massimo 15 cm da questo); e) la fotocellula TX
(trasmittente) deve puntare su quella RX (ricevente), con una tolleranza
massima di 5°.
• Segnalatore lampeggiante FL200 – questo deve essere posiziona-
to in prossimità del cancello; inoltre deve essere facilmente visibile da
qualsiasi punto d’accesso al cancello. Nota – il dispositivo può essere
ssato su una supercie orizzontale o verticale.
• Altri dispositivi di comando di tipo sso – questi devono essere
posizionati in vista dell’automazione, lontano dalle sue parti in movimen-
to e ad un’altezza minima di 1,5 m da terra; inoltre non devono essere
accessibili alle persone estranee.
3.3.3 - Stabilire il percorso dei cavi di collegamento
Per stabilire il percorso di ogni cavo di collegamento e poter quindi sca-
vare le tracce per posare i tubi di protezione dei cavi, è necessario consi-
derare i seguenti vincoli:
a) i punti previsti per l’installazione dei dispositivi (leggere il paragra-
fo 3.3.2);
b) il collegamento previsto tra tutti i dispositivi e i morsetti coin-
volti (vedere la g. 26);
c) la tecnologia “ECSBus”. Questa tecnologia permette di collegare e
far comunicare tra loro più dispositivi (compresa la centrale, tramite il
morsetto BUS) con un cavo unico composto da 2 conduttori elettrici
interni (su questi transita sia l’alimentazione elettrica sia la comunica-
zione dei dati). A questo cavo possono essere collegati esclusivamente
i dispositivi della linea Nice Home compatibili con il protocollo ECSBus:
ad esempio, le fotocellule, i dispositivi di sicurezza, i pulsanti di coman-
do, le spie di segnalazione ecc. (per informazioni sui dispositivi compa-
tibili, consultare il catalogo della linea Nice Home o visitare il sito www.
niceforyou.com). La tecnologia ECSBus offre la possibilità di utilizzare
diversi schemi per collegare i dispositivi tra loro. Alcuni esempi di questi
sono mostrati nella g. 5.
Dopo aver considerato i punti a, b, c, osservare la g. 6 e disegnare

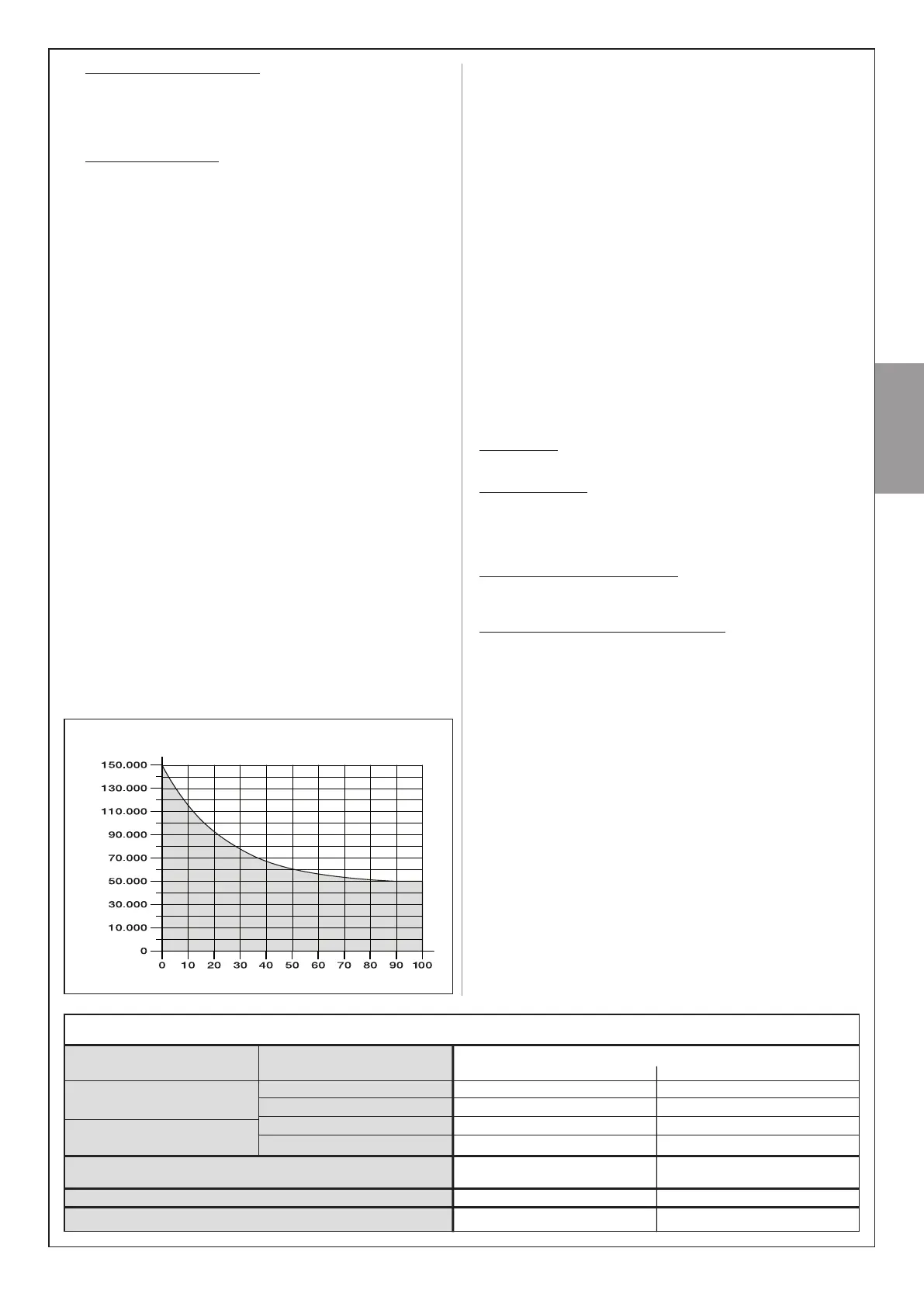

GRAFICO 2 (rif. al paragrafo 3.2 - 9)
cicli di manovre
indice di gravosità %
TABELLA 1 - Indici di gravosità (rif. paragrafo 3.2 - 9)
Indice di gravosità
braccio lunghezza STANDARD braccio lunghezza RIDOTTA
< 1,2 m
1,2 - 1,6 m
1a - Lunghezza anta 1b - Peso anta
2 - Temperatura ambientale: superiore a 40°C / inferiore a 0°C /
umidità superiore all’80%
3 - Anta cieca
4 - Installazione in zona ventosa
> 100 kg
< 100 kg
> 80 kg
< 80 kg
55%
30%
55%
40%
65%
50%
65%
50%
15%
15%
15%
15%
10%
10%
