5 – Italiano
Italiano
E
a
c
e
c
f f
b
d
4
A
B
C
G
D
D
E F
6
5

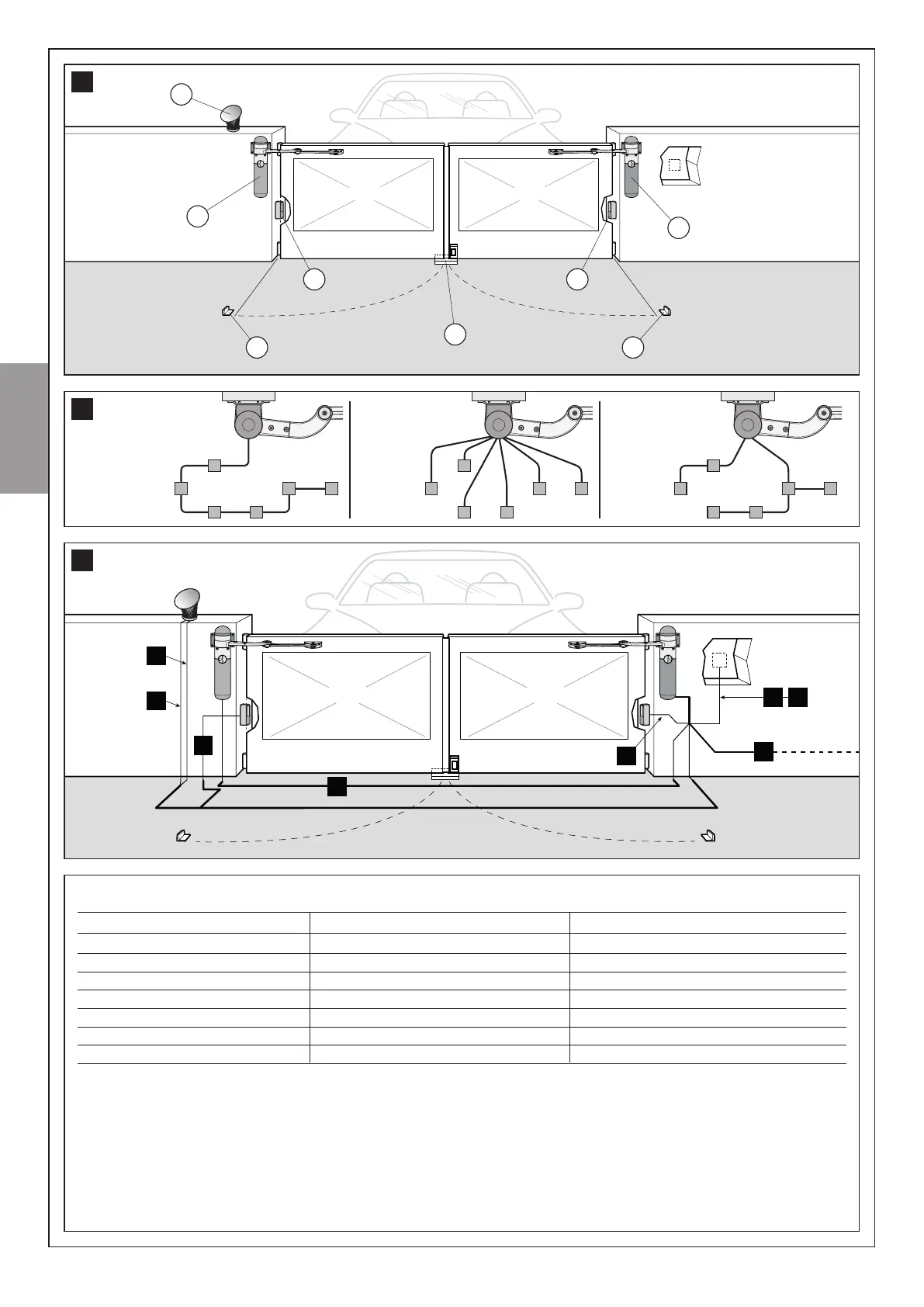

Collegamento
a “Cascata”
Collegamento
a “Stella”
Collegamento
Misto
TABELLA 2 - Caratteristiche dei cavi elettrici (rif. alla g. 6 e al paragrafo 3.3.4)
Collegamento Tipo di cavo (sezione minima) Lunghezza max consentita
A - Linea elettrica di alimentazione Cavo 3 x 1,5 mm
2
(nota 1) 30 m (nota 2)
B - Uscita lampeggiante FLASH Cavo 2 x 0,5 mm
2
20 m
C - Antenna radio Cavo schermato tipo RG58 20 m (consigliato minore di 5 m)
D - Ingresso/Uscita BUS (nota 4) Cavo 2 x 0,5 mm
2
20 m (nota 3)
E - Ingresso STOP Cavo 2 x 0,5 mm
2
20 m (nota 3)
F - Ingresso SbS Cavo 2 x 0,5 mm
2
20 m (nota 3)
G - Uscita motore senza centrale Cavo 3 x 1 mm
2
10 m
Nota 1 - Diametro esterno del cavo: 11 mm massimo.
Nota 2 - È possibile usare un cavo di alimentazione più lungo di 30 m purché i conduttori abbiano una sezione maggiore (ad esempio, 3 x 2,5
mm
2
) e venga prevista la messa a terra di sicurezza nei pressi dell’automazione.
Nota 3 - Per questi collegamenti (D, E, F) è possibile utilizzare anche un singolo cavo con più conduttori interni. Questo permette di raggruppare
più collegamenti: ad esempio, gli ingressi STOP e SbS possono essere collegati al dispositivo accessorio con un cavo da 4 x 0,5 mm
2
.
Nota 4 - Per informazioni sulla tecnologia “ECSBus” leggere il paragrafo 3.3.3.
AVVERTENZA! – Ogni cavo deve essere adatto al tipo di ambiente in cui verrà installato: ad esempio, per l’ambiente interno si
consigliano cavi tipo H03VV-F e per l’ambiente esterno, cavi tipo H07RN-F.
