7 – Italiano
Italiano
A
B
A
B
11
A
0
mm
50 10 0150 200 250
300
250
200
15 0
10 0
50
110° 10 5° 10 0° 95°90°
B
B = 145

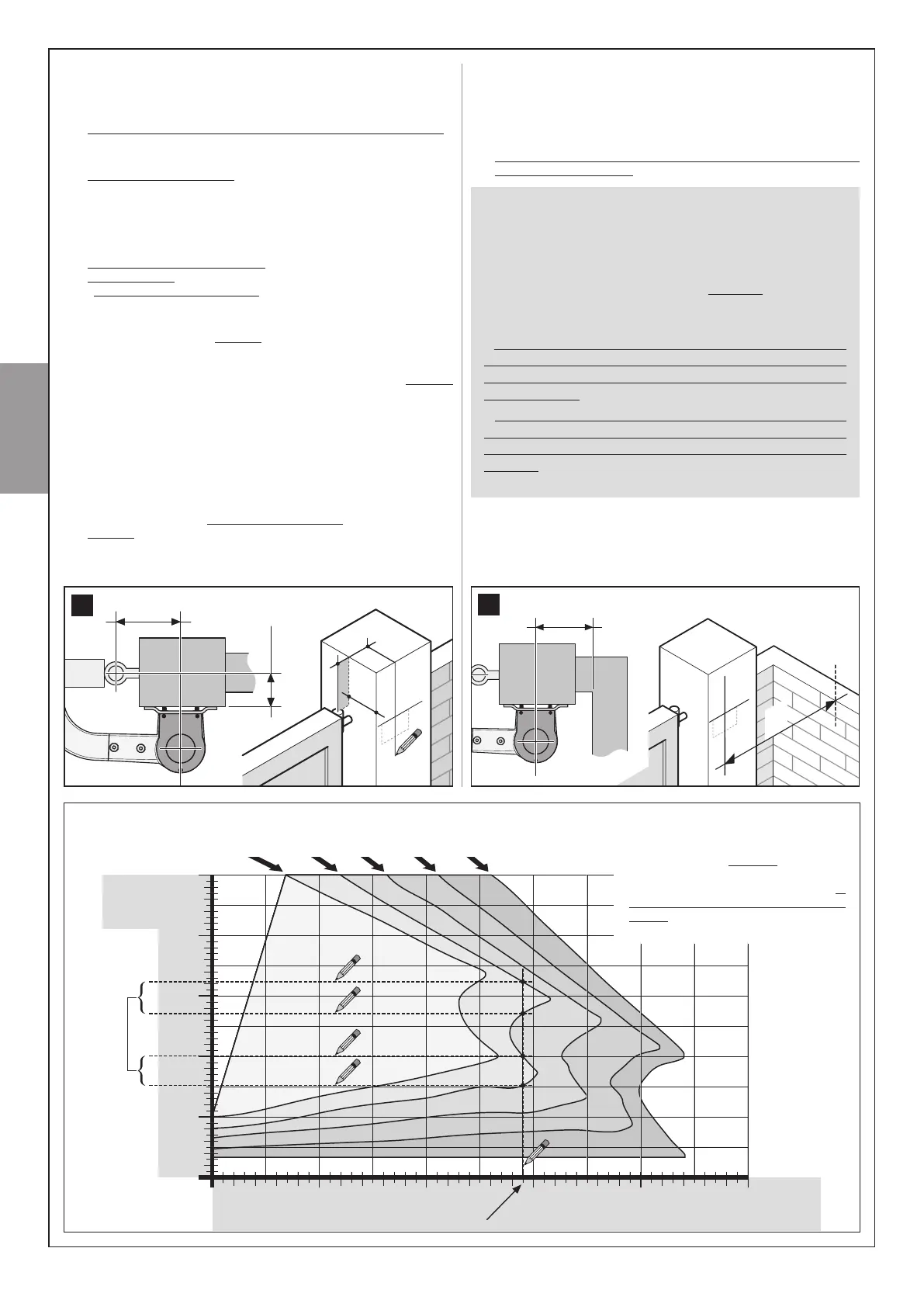

GRAFICO 3 (rif. al paragrafo 3.4)
ESEMPIO: se si desidera un angolo di
apertura massima di 105° e sul pilastro
del cancello viene misurata una quota
B di 145 mm, la quota A può essere
scelta tra uno dei valori che vanno da
125 a 150 mm o da 185 a 210 mm. In
ogni caso si consiglia di scegliere il valore
minimo.
(quote A che si possono utilizzare)
b) - Mantenendo il motoriduttore in questa posizione, controllare che sia
in bolla e, con una matita, tracciare sul pilastro una linea passante
lungo il bordo superiore della staffa per il ssaggio del motoriduttore al
pilastro. Quindi, rimuovere il motoriduttore.
03. Impostare l’angolo di apertura massima desiderata dell’anta.
a) - Portare l’anta del cancello nella posizione di massima Apertura desi-
derata (non superare i 110°) e bloccare l’anta con un fermo a terra,
ssato in modo provvisorio. Attenzione! – Per il corretto funzio-
namento dell’automazione è necessario installare dei fermi
meccanici a pavimento o a parete, posizionati nei punti di
massima Apertura e Chiusura dell’anta. Questi fermi non sono
presenti nel kit e non fanno parte dei prodotti della linea Nice Home.
b) - Misurare l’angolo di apertura dell’anta.
04. Calcolare la quota “A” (g. 11), ovvero la distanza orizzontale tra il
cardine dell’anta e il punto sul pilastro in cui dovrà essere posizionato
l’asse verticale del motoriduttore.
a) - Sul Graco 3 individuare la linea che è contrassegnata con lo stesso
valore dell’angolo di apertura massima appena misurato.
b) - Sul pilastro, misurare la quota B (g. 11), cioè la distanza tra il fulcro
di rotazione dell’anta (centro del cardine) e la supercie del pilastro
sulla quale verrà ssato il motoriduttore.
c) - Sul Graco 3 riportare sull’asse orizzontale il valore della quota B
trovata e tracciare, da questo punto, una linea verticale no ad inter-
secare la linea con il vostro angolo di massima Apertura dell’anta
(vedere l’esempio nel graco).
d) - Sul Graco 3 tracciare una linea orizzontale passante per ciascu-
no dei punti di intersezione che si sono creati tra le linea verticale
tracciata prima e la linea con il vostro angolo di massima Apertura
dell’anta.
Quindi, sull’asse verticale leggere tutti i valori di “A” compresi tra le
linee orizzontali tracciate (vedere l’esempio nel graco) e scegliere
tra questi un valore possibilmente minimo. Questo valore è la
quota A cercata.
e) - Sul pilastro, riportare la quota “A” prescelta e tracciare, in corrispon-
denza, una linea verticale (g. 11). La linea deve incrociare quella oriz-
zontale già presente; insieme queste linee serviranno come riferimento
per ssare successivamente il motoriduttore.
f) - Infine, sbloccare il motoriduttore facendo riferimento al capitolo
“Bloccare o Sbloccare manualmente il motoriduttore”, presente nel
Manuale per l’utilizzo.
05. Determinare la procedura da seguire per completare l’installa-
zione del motoriduttore.
ATTENZIONE, MOLTO IMPORTANTE!
A questo punto, se a ridosso del pilastro è presente un
muro, un palo o un altro elemento sso, per capire se
questo elemento potrà ostacolare o meno la rotazione
completa del braccio, misurare la quota E (g. 12), cioè
la distanza tra la linea verticale tracciata prima sul pila-
stro e il punto più vicino dell’ostacolo. Quindi,
- se la quota E è un valore compreso tra 80 mm (mini-
mo) e 299 mm (massimo), continuare l’installazione
con la procedura 4.1B. (questa prevede l’accorciamen-
to del braccio);
- se la quota E è un valore uguale o superiore a 300
mm, continuare l’installazione con la procedura 4.1A
(questa prevede la lunghezza standard (di fabbrica) del
braccio).
EE
E
12
