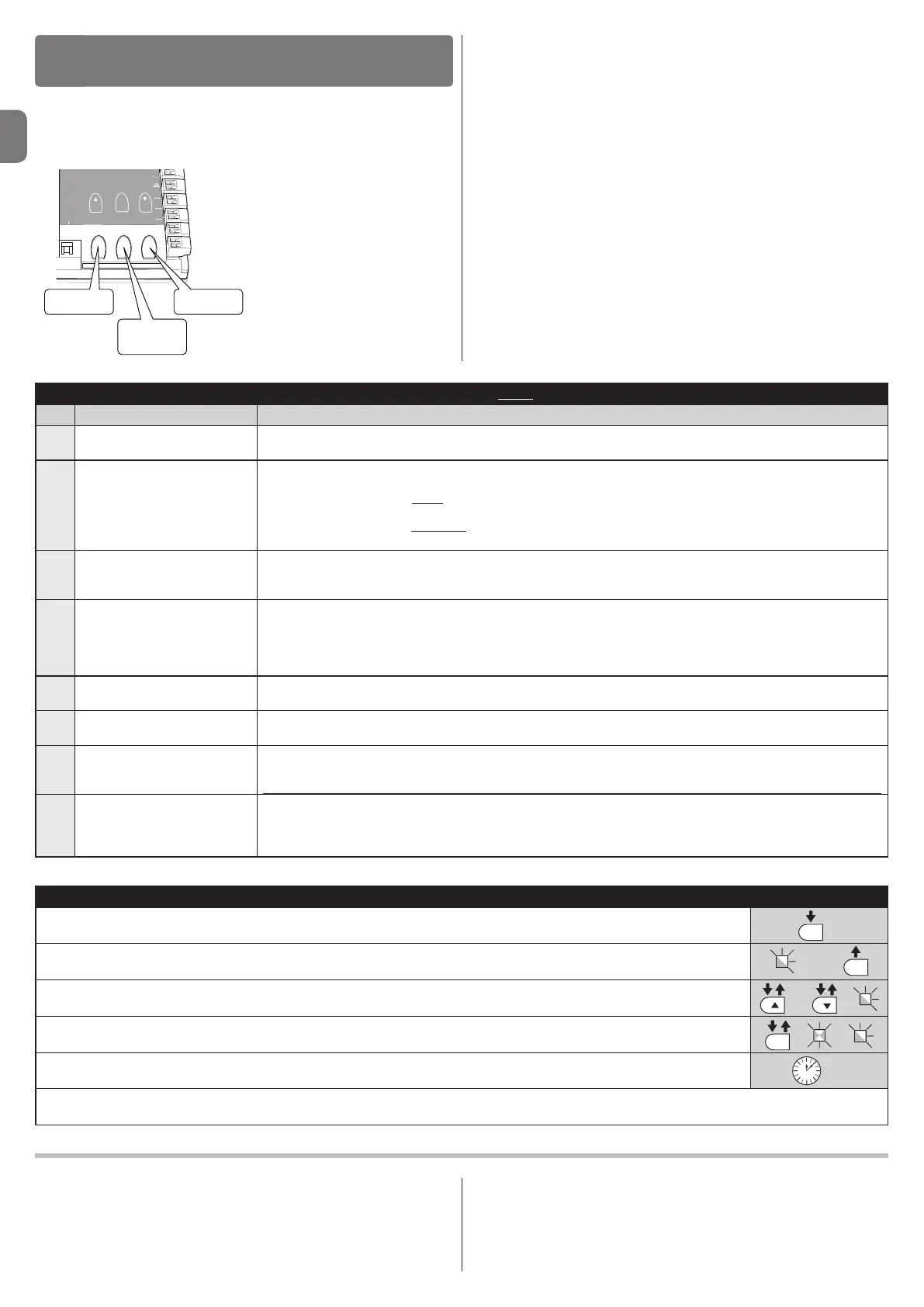

10 – Italiano
Sulla centrale di controllo sono presenti 3 tasti OPEN (s), STOP (Set), CLOSE
(t) che possono essere utilizzati sia per comandare la centrale durante le fasi
di prova sia per la programmazione delle funzioni disponibili.
Le funzioni programmabili disponibili sono disposte su 2 livelli e il loro stato di
funzionamento viene segnalato dagli
8 led (L1 ... L8) presenti sulla cen-
trale.
SEGNALAZIONI LED:
• Led acceso = funzione attiva;
• Led spento = funzione non attiva;
TASTI DI PROGRAMMAZIONE:
• OPEN (s): il tasto “OPEN” per-
mette di comandare l’apertura
dell’asta oppure essere utilizzato,
durante la programmazione, per
spostare verso l’alto il punto di pro-
grammazione.
• STOP (Set): il tasto “STOP” permette di fermare la manovra; se premuto per
piùdi5secondipermettedientrareinfasediprogrammazione.
• CLOSE (t): il tasto “CLOSE” permette di comandare la chiusura dell’asta
oppure essere utilizzato, durante la programmazione, per spostare verso il
basso il punto di programmazione.
ATTENZIONE! – Durante l’esecuzione di una manovra (apertura o chiu-
sura) tutti i 3 tasti (s, Set, t) funzionano come STOP; provocando l’ar-
resto della manovra in atto oppure l’inversione della manovra.
6.1 - Programmazione primo livello (ON-OFF)
Tutte le funzioni del primo livello (Tabella 6) sono programmate di fabbrica su
“OFF” e possono essere modificate in qualsiasi momento come mostrato nella
Tabella 7. I parametri sono regolabili su una scala di valori da 1 a 8; per verifi-
care il valore corrispondente ad ogni led vedere Tabella 6.
IMPORTANTE – La procedura di programmazione ha un tempo massimo di
10 secondi che intercorre tra la pressione di un tasto e l’altro. Scaduto questo
tempo, la procedura termina automaticamente memorizzando le modifiche fat-
te fino a quel momento.
PROGRAMMAZIONE DELLA CENTRALE
DI COMANDO
6
IMPORTANTE – La procedura di programmazione ha un tempo massimo di
10 secondi che intercorre tra la pressione di un tasto e l’altro. Scaduto questo
tempo, la procedura termina automaticamente memorizzando le modifiche fat-
te fino a quel momento.
6.2 - Programmazione secondo livello (parametri regolabili)
Tutti i parametri del secondo livello sono programmati di fabbrica (Tabella 8)
e possono essere modificate in qualsiasi momento come mostrato nella Ta-
bella 9.
I parametri sono regolabili su una scala di valori da 1 a 8; per verificare il valore
corrispondente ad ogni led vedere Tabella 8.
Open
Stop
Set
Close
L1
Close
Open
PP
Stop
Bluebus
Light
2
L2
L3
L4
L5
L6
L7
L8
BusT4
Open
Stop
Set
Close
TABELLA 6 - Funzioni di Primo livello
Led Descrizione Esempio
L1
Chiusura automatica
Questa funzione esegue una chiusura automatica dell’asta dopo il Tempo pausa programmato. Valore di fabbrica:
20 secondi. Valore programmabile da 3 a 60 secondi.
L2
Richiudi dopo Foto
La funzione permette di mantenere l’asta in posizione di Apertura solo per il tempo necessario al transito. Quando la funzione
è attiva, il suo funzionamento varia in base al parametro impostato nella funzione “Chiusura automatica”:
• con “Chiusura automatica” attiva, la manovra di Apertura si arresta subito dopo il disimpegno delle fo tocellule e dopo 5
sec. inizia la manovra di Chiusura.
• con “Chiusura automatica” non attiva, l’asta raggiunge sempre la posizione di Apertura massima (anche se le fotocellule
vengono disimpegnate prima) e trascorsi 5 sec. inizia la manovra di Chiusura.
L3
Chiudi sempre
Questa funzione è utile nel caso di un black-out elettrico, anche breve. Infatti, se la funzione è attiva (ON), al ripristino della
corrente elettrica la centrale rileva l’asta in posizione di Apertura e avvia la manovra di Chiusura che, per questioni di sicurez-
za, è preceduta da 3 sec. di prelampeggio.
L4
Stand by
Questa funzione riduce i consumi. Se è attiva, dopo 1 minuto dal termine della manovra, la centrale spegne i TX delle foto-
celluleBluebusetuttiiled,esclusoilledBluebuschelampeggeràpiùlentamente.Quandolacentralericeveunqualsiasi
comando ripristina il normale funzionamento. Per l’uso dell’alzabarriera con il sistema Solemyo è necessario attiva-
re una modalità di “Stand by” ancora più profonda, lo “Stand by tutto”. Questa operazione si effettua con il pro-
grammatore Oview.
L5
Rallentamento lungo / corto
Questa funzione permette di raddoppiare lo spazio d’inizio del rallentamento, sia in Apertura sia in Chiusura. Se la funzione
non è attiva il rallentamento è corto.
L6
Spunto automatico
Questo parametro, se attivo (ON), permettere di attivare lo spunto (partenza a velocità massima) affinché l’asta venga portata
in movimento. Il valore impostato di fabbrica è “OFF”.
L7
Modalità “Slave”
Attivando questa funzione l’alzabarriera diventa “Slave” (servo): è possibile, così, sincronizzare il funzionamento di 2 barrie-
re contrapposte nelle quali una funziona da Master e una da Slave; per maggiori dettagli vedere il paragrafo 7.6 - Modalità
Master-Slave.
L8
Direzione di rotazione del
motore
Questo parametro consente di invertire il senso di rotazione del motore per poter installare l’alzabarriera a destra; il valore im-
postato di fabbrica è “OFF” (rotazione standard del motore – la chiusura dell’asta è a sinistra). Importante – Quando viene
attivata questa funzione è necessario eseguire l’apprendimento delle posizioni di apertura e di chiusura (para-
grafo 4.5).
TABELLA 7 - Procedura di programmazione (primo livello)
01. Premere e tenere premuto il tasto “Set” per circa 3 secondi;
02. Rilasciare il tasto quando il led “L1” inizia a lampeggiare;
03. Premere il tasto “s” o “t” per spostarsi dal led che sta lampeggiando al led che rappresenta la funzione da modificare;
04. Premere il tasto “Set” per cambiare lo stato della funzione: (lampeggio breve = OFF - lampeggio lungo = ON);
05. Attendere 10 secondi (tempo massimo) per uscire dalla programmazione.
Nota – Per programmare altre funzioni su “ON” oppure “OFF”, durante l’esecuzione della procedura, occorre ripetere i punti 03 e 04 durante la fase stessa.
SET
SET
SET
L1
/
3 s
10 s
