Ostrzeżenie:
Centrala Mindy A01 jest przeznaczona do sterowania jednofazowym
silnikiem asynchronicznym przeznaczonym do automatyzacji ruchu zasłon,
drzwi garażowych, bram, rolet lub markiz. Każde inne jej zastosowanie jest
niewłaściwe i zabronione.
Silniki winny posiadać wyłączniki graniczne elektromechaniczne, które
ograniczają ruch. Instalacja musi być wykonana przez techników zgodnie z
aktualnymi normami elektrycznymi i z zachowaniem norm bezpieczeństwa
pracy.
Centrala sterująca Mindy A01 służy do sterowania jednofazowymi sil-
nikami asynchronicznymi zasilanymi napięciem sieciowym z połącze-
niami typu “WSPÓLNY”, “OTWIERA”, “ZAMYKA”, służącymi do auto-
matyzacji zasłon, drzwi garażowych, markiz lub rolet. Centrala zawiera
odbiornik radiowy, który pracuje na częstotliwości 433,92 MHz, kom-
patybilny z poniższymi rodzajami nadajników:
Ze względu na różny sposób kodowania, pierwszy wczytany nadajnik
określa, w jakim systemie muszą działać kolejno wczytywane piloty. Do
A01 można wczytać do 254 nadajników.
Po impulsie uaktywniającym - silnik zasilany jest na zaprogramowany w
fazie instalowania “czas pracy” (maksymalnie na 120 sekund). Elektro-
mechaniczny wyłącznik graniczny, znajdujący się w silniku lub timer w
centrali, zatrzymują ruch w żądanej pozycji. Centrala posiada wejścia z
funkcjami: “krok po kroku”, “otwiera”, “zamyka” i dla sygnałów
interwencji zabezpieczeń takich jak fotokomórki lub z innych funkcji
zarządzających. Centrala może być podłączona do systemów TTBUS.
Zarządzanie kodami radiowymi jest ułatwione przy zastosowaniu pro-
gramatora SMU.
1) Opis produktu
2) Instalowanie
Instalacje elektryczne i automatyki muszą być wykonane
przez doświadczony i wykwalifikowany personel zgodnie z
obowiązującymi przepisami prawa. Wszystkie połączenia
wykonywać przy wyłączonym napięciu.

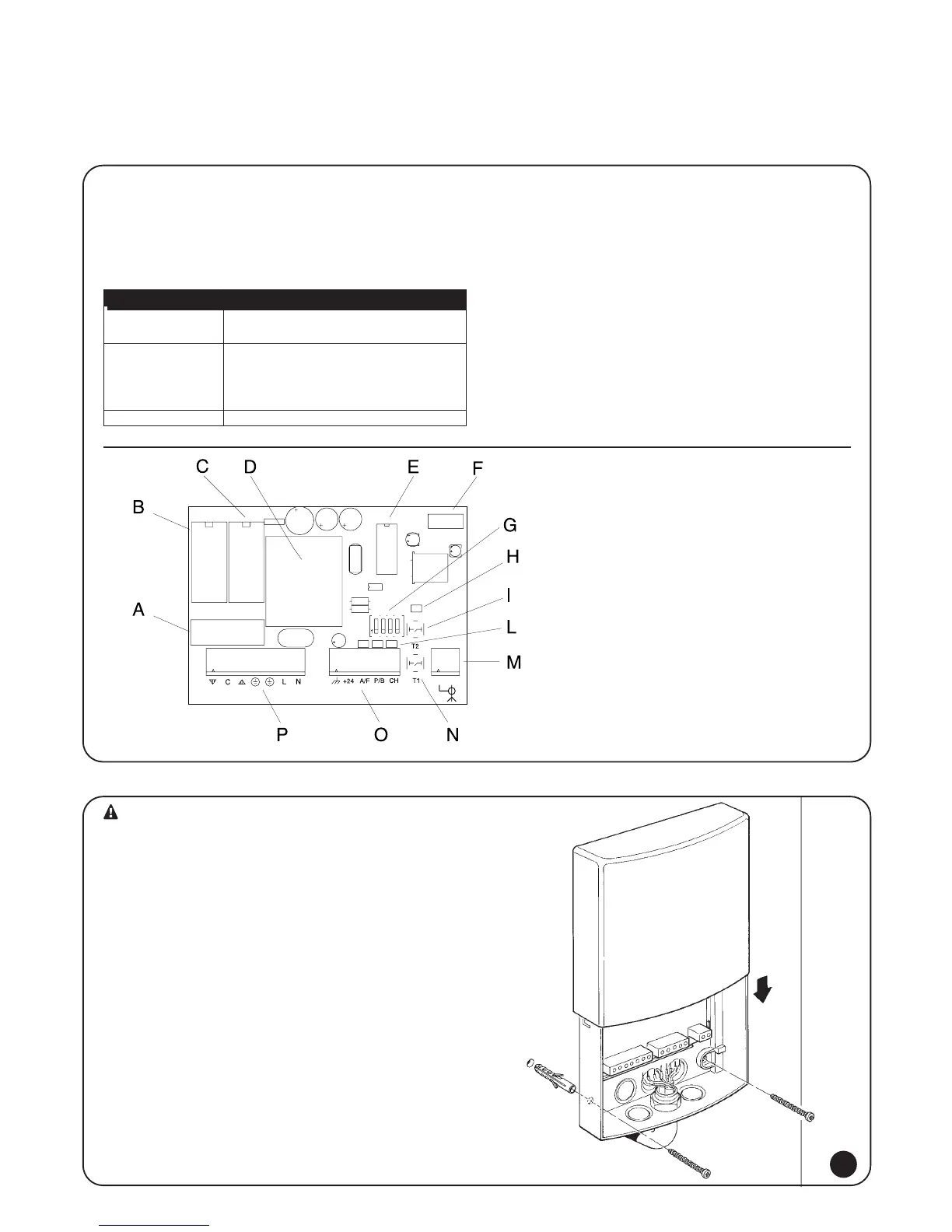

Przed przejściem do fazy instalowania należy przymocować skrzynkę
tak jak wskazano na rysunku 1. Podczas wykonywania otworów w
skrzynce na przejście przewodów należy pamiętać o zagwarantowaniu
wymaganego stopnia zabezpieczenia „IP”. Wejście przewodów musi
odbyć się od dołu.
1
A bezpiecznik topikowy linii (5A)
B przekaźnik “zamyka”
C przekaźnik “zamyka”
D transformator niskiego napięcia
E mikroprocesor
F złącze do programatora SMU
G przełącznik jednostki programowania
H dioda “radio”
I przycisk “radio”
L dioda wejść
M zacisk do anteny radia
N przycisk “Krok po kroku”
O zaciski wejść niskiego napięcia
P zaciski podłączenia linii zasilania i silnika
FLO
FLO1 - FLO2 - FLO4
VERY VE
FLOR
FLO1R - FLO2R - FLO4R
VERY VR
ERGO1 - ERGO4 - ERGO6
PLANO1 - PLANO4 - PLANO6
SMILO SM2 - SM4
Tabela “A1” Nadajniki
