2.1) Połączenia elektryczne
Uwaga: skrupulatnie przestrzegać przewidzianych
połączeń; w wypadku niepewności nie próbować ale zapoznać
się z odpowiednimi szczegółowymi kartami technicznymi, które
dostępne są na stronie internetowej: www.niceforyou.com.
Błędne wykonanie połączeń może spowodować poważne
szkody w centrali. Gdy nie jest to przewidziane nie podłączać
równolegle dodatkowych silników, chyba że z zastosowa-
niem odpowiednich kart rozszerzenia.
2.1.2) Opis połączeń
Zaciski Funkcja Opis
1-2-3-4 Silnik = wyjście sygnału silnika (zamyka, wspólny, otwiera, uziemienie)
5-6-7 Zasilanie = linia zasilania sieciowego (uziemienie, faza, neutralny)
8-9 24Vps = wyjście 24Vps (urządzenia zewn.) maksymalnie 50mA
10 Zabezpieczenia = wejście urządzeń zabezpieczających (STOP / FOTOKOMÓRKA)
11 Krok po kroku/Bus = wejście do funkcji Krok po kroku (otwiera-stop-zamyka-stop) lub połączenie z TTBUS
12 Zamyka = wejście sygnału zamykania
13-14 Antena = wejście anteny odbiornika radiowego

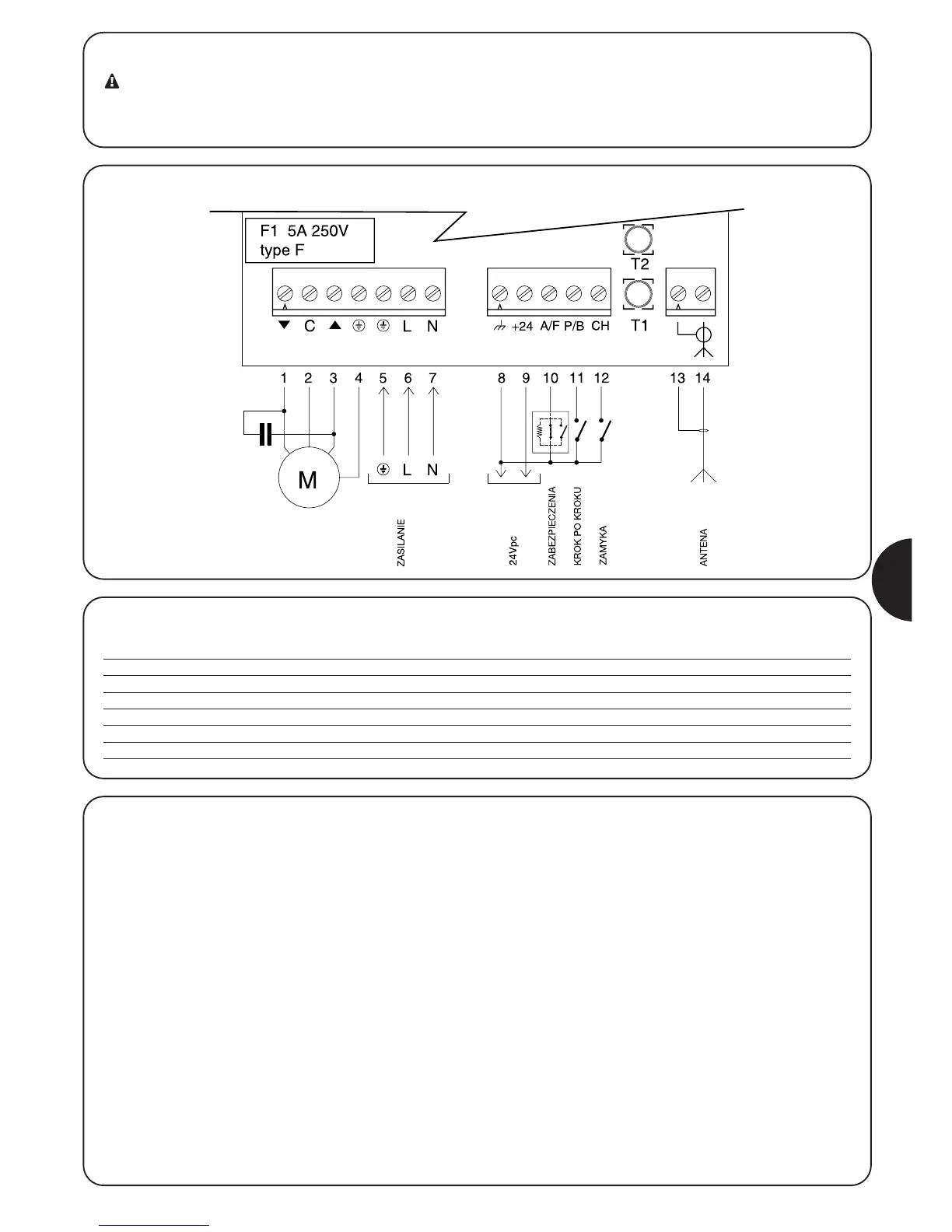

2.1.1) Schemat elektryczny
2.1.3) Informacje o połączeniach
Centrala posiada 2 zaciski (8-9) do zasilania urządzeń zewn.
(fotokomórka) niskim napięciem (24Vps). Pozostałe 3 zaciski (10-11-
12) przeznaczone są dla wejść sygnałów i / lub zabezpieczeń;
wspólnym zaciskiem dla nich jest zacisk na 0 volt (8). Funkcje tych
wejść zależą od zaprogramowania centrali.
Wejście ZABEZPIECZEŃ
To wejście przeznaczone jest na podłączenie urządzeń zabezpiec-
zających. Wejście może współpracować ze stykami zwykle
zamkniętymi (NC) jak i z normalnie otwartymi (NA) lub ze stałym oporem
(8.2KΩ); ustawianie przełączników 3-4, odpowiednio do typu używa-
nego wejścia, wykonać według instrukcji umieszczonych w rozdziale
“Funkcje Programowalne”. Pozwolenie na ruch jest wskazane zaświe-
ceniem się diody odpowiedniego wejścia.
Wejście KROK PO KROKU
Każdy impuls zarządzający na tym wejściu wykonuje sekwencję:
otwiera - stop - zamyka - stop. W tym trybie, gdy przycisk zostanie
utrzymany pod naciskiem przez ponad 3 sekundy (ale mniej niż 10
sekund) uaktywnia się ruch otwierania a gdy przekracza się 10 sekund
uaktywnia się ruch zamykania. Ten szczegół może być użyteczny przy
“synchronizacji” większej ilości central, zarządzanych równolegle, w tym
samym kierunku niezależnie od pozycji w jakiej w danym momencie się
znajdują siłowniki.
Wejście Krok po kroku jest także wejściem na połączenie TTBUS. “TT-
BUS” jest systemem opracowanym do kontroli centrali sterowniczej do
markiz, rolet i silników z odpowiednią centralką. Bus może kontrolować
do 100 jednostek połączonych równolegle, tylko 2 przewodami.
Dodatkowe informacje umieszczone są w instrukcjach o zarządzaniu
drogą TTBUS.
To wejście może być zaprogramowane jako wejście “otwiera”
(przełącznik 2 - ON ). W tym wypadku każdy impuls wykona
sekwencję: otwiera - stop - otwiera - stop -
Wejście ZAMYKA
Sygnał w tym wejściu wykonuje zawsze sekwencję: zamyka - stop -
zamyka - stop. To wejście jest użyteczne do wykonania automatycznej
fazy zamykania (z zegarem)
