Nice mindy A60

74
Centraladoautomatyzacjibramidrzwiautomatycznychsłużysterowania2siłownikówzsilnikamijednofazowegoprąduprzemiennego.
Centralaposiadawielefunkcji,któremożnawybraćpoprzezmikroprzełącznikiawymaganeregulacjemożnawykonaćzapomocąpoten-
cjometrów.
Diodyobokodpowiednichwejśćsygnalizująichstan,diodaobokmikroprocesorawskazujepracęwewnętrznejlogiki.

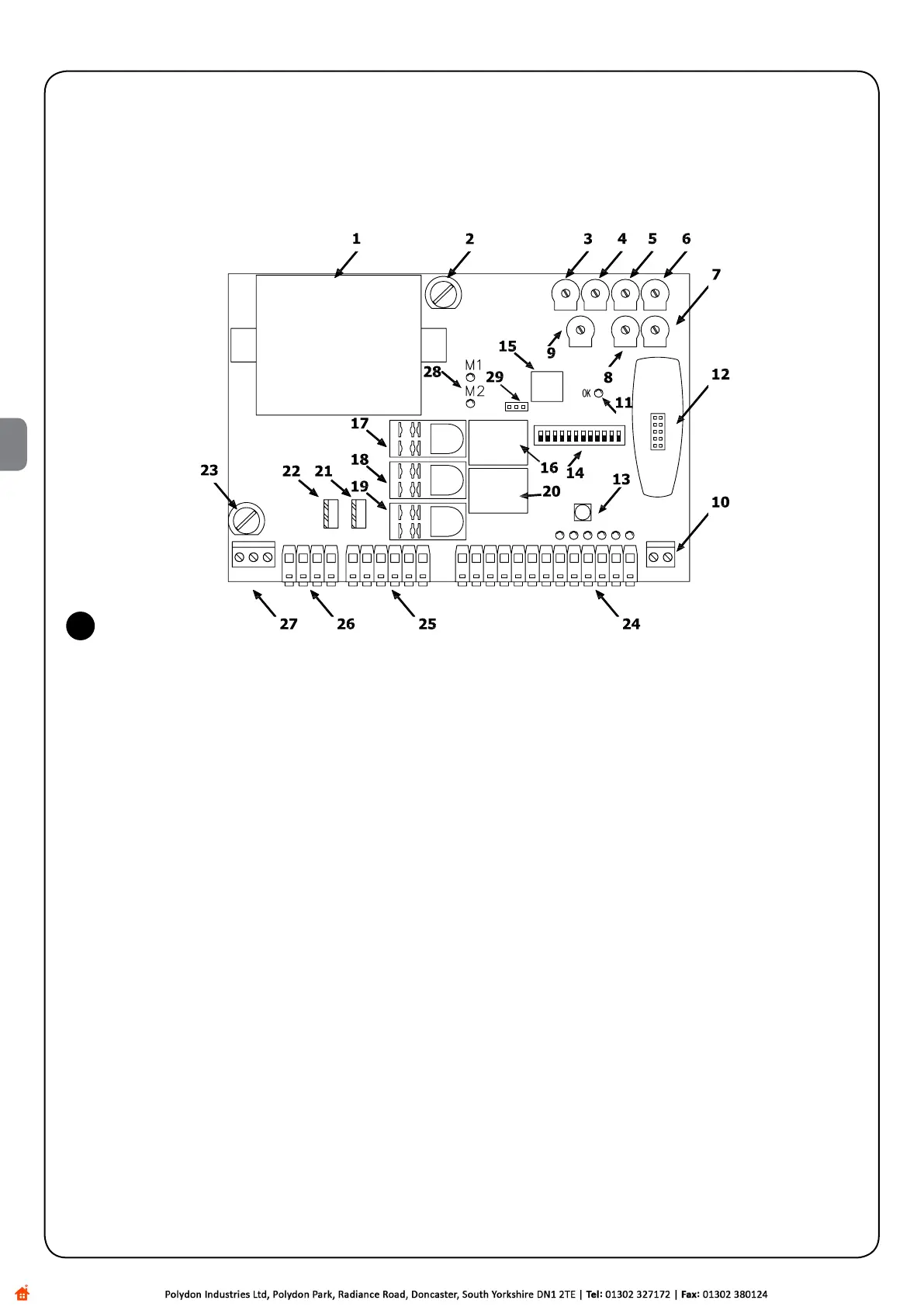

Abyułatwićrozpoznanieposzczególnychelementów-rys.1przedstawiapodstawoweczęścicentrali.
1 Transformator
2 Bezpieczniktopikowyniskiegonapięcia(315mAT)
3 Potencjometrregulacjisiły(F)
4 Potencjometr regulacji Czasu Przerwy TP
5 PotencjometrregulacjiCzasuOpóźnieniawOtwieraniu(TRA)
6 PotencjometrregulacjiCzasuPracysilnika1(TL1)
7 PotencjometrregulacjiCzasuPracysilnika2(TL2)
8 PotencjometrregulacjiCzasuOpóźnieniawZamykaniu(TRC)
9 TrymerBilansowaniamanewru(BAL)
10 Listwa zaciskowa do anteny
11 DiodaOK
12 Złączeradia
13 PrzyciskKrokpoKroku
14 Przełącznikselekcjifuncji
15 Mikroprocesor
16 PrzekaźnikZatrzaskuelektromagnetycznego
17 Przekaźnik“Wspólny”silników
18 Przekaźnikświatełkaostrzegawczego
19 PrzekaźnikkierunkuruchuOtwiera/Zamyka
20 Przekaźnikfototestu
21 Traik silnika 2
22 Triak silnika 1
23 Szybkibezpiecznik(5A230Vac)lub(6.3A120Vac)
24 Listwazaciskowazasilaniawejść/wyjśćsteru
25 Listwa zaciskowa zasilania silnika
26 Listwa zaciskowa zasilania lamy syg. i ostrzegawczej
27 Listwa zaciskowa zasilania
28 Dioda sygnalizacyjna funkcjonowania silników
29 Mostekumożliwiającywybórtrybuzwalniania(M-RAL)
2) Opis produktu
1
PL
