Nice Moby MB5015

18

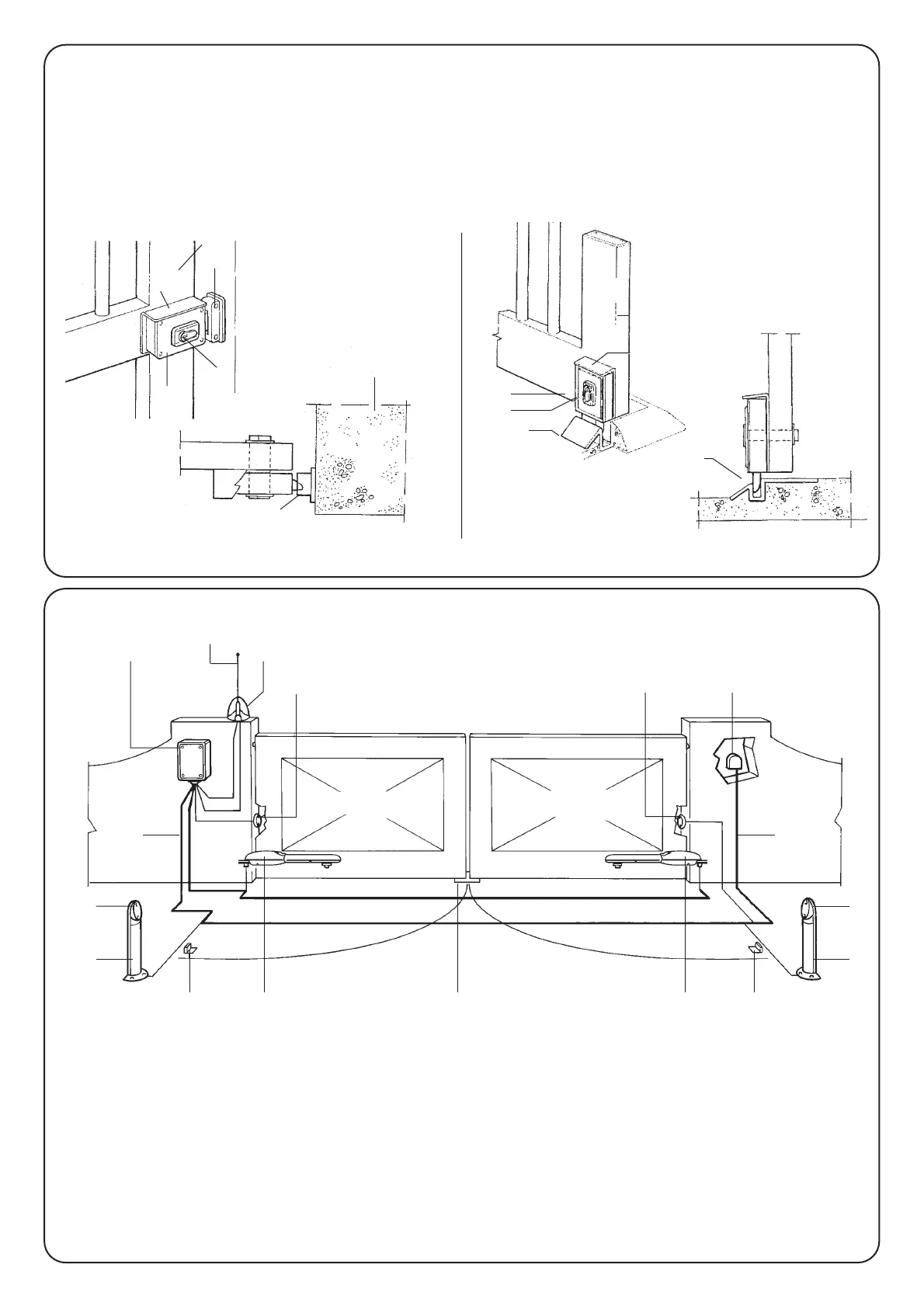

2.5) Montaggio elettroserratura
(articolo opzionale)
1 Elettroserratura
2 Piastra di fissaggio elettroserratura
(specificare se orizzontale o verticale)
3 Aggancio chiavistello*
4 Battuta per aggancio
5 Chiavistello
6 Barilotto passante
7 Cancello
7
3
1
6
2
5
3
6
1
7
2
4
5
Fissaggio orizzontale (per una anta) Fissaggio verticale (per due ante)
1 Colonnina per fotocellule
2 Coppia di arresti in apertura
3 Linea elettrica di alimentazione
4 Centrale di comando
5 Antenna
6 Lampeggiante
7 Fotocellula
8 Attuatore Moby
9 Elettroserratura verticale*
10 Selettore a chiave o tastiera digitale
*da installare se si utilizzano i modelli reversibili MB4605 e MB4615,
o qualora il cancello superi i 3m di lunghezza per ogni singola anta.
2.6) Impianto tipico
5
7
7
1
28 9
710
6
4
3 3
7
1
28
