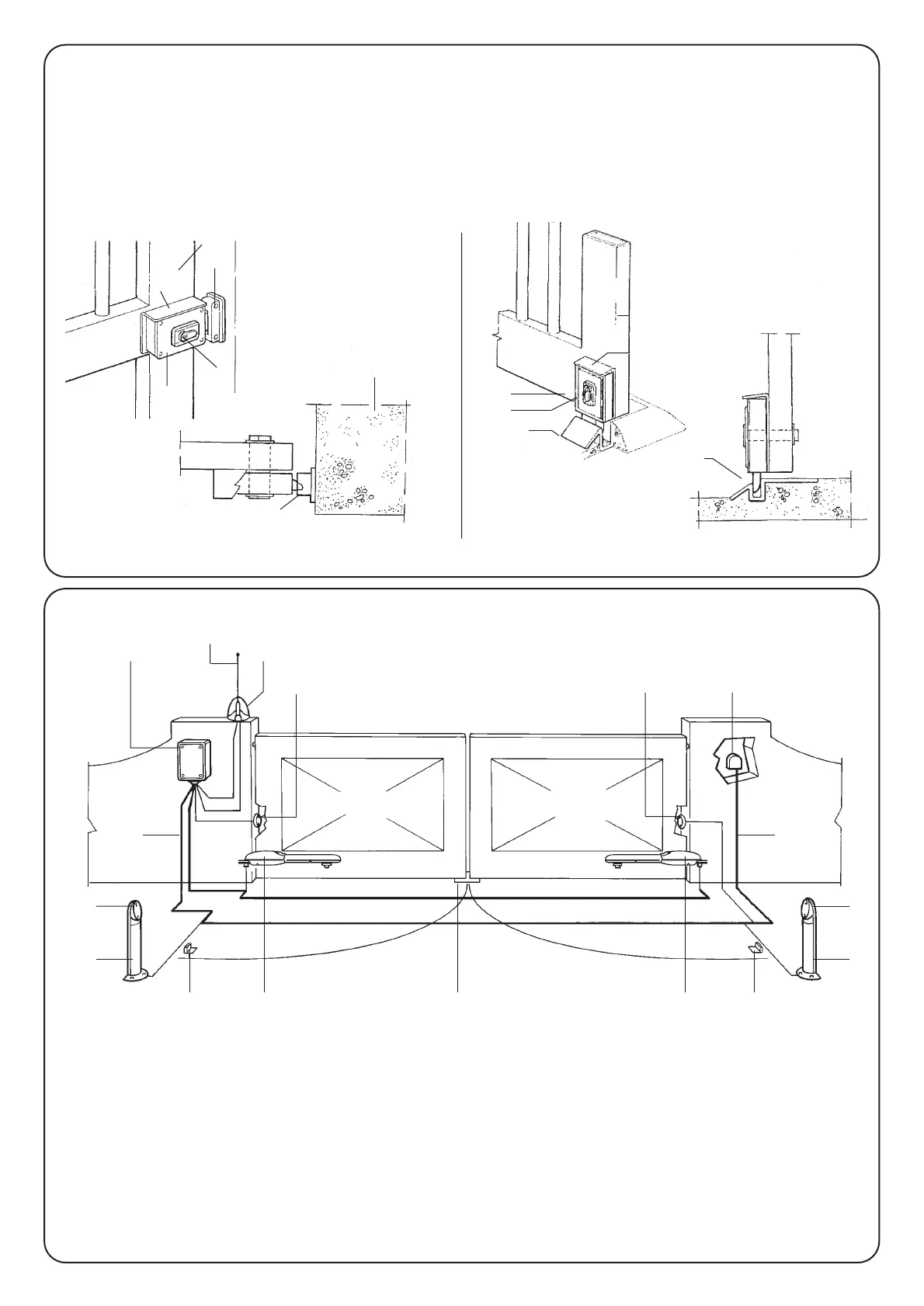

2.5) Montage de la serrure électrique
(article en option)
1 Serrure électrique
2 Platine de fixation serrure électrique (préciser la fixation
horizontale ou verticale)
3 Gâche
4 Dormant pour fixation gâche
5 Pêne
6 Barillet passant
7 Portail
7
3
1
6
2
5
3
6
1
7
2
4
5
Fixation horizontale (pour un battant) Fixation verticale (pour deux battants)
1 Colonne pour photocellules
2 Paire de butées en ouverture
3 Ligne électrique d’alimentation
4 Armoire de commande
5 Antenne
6 Clignotant
7 Photocellule
8 Opérateur MOBY
9 Serrure électrique verticale*
10 Sélecteur à clé ou clavier à code
*à installer si on utilise les modèles réversibles MB4605 et MB4615,
ou si le portail dépasse 3 m de longueur pour chaque battant.
2.6) Installation typique
