Español – 4
ES
gramación y prueba del sistema.

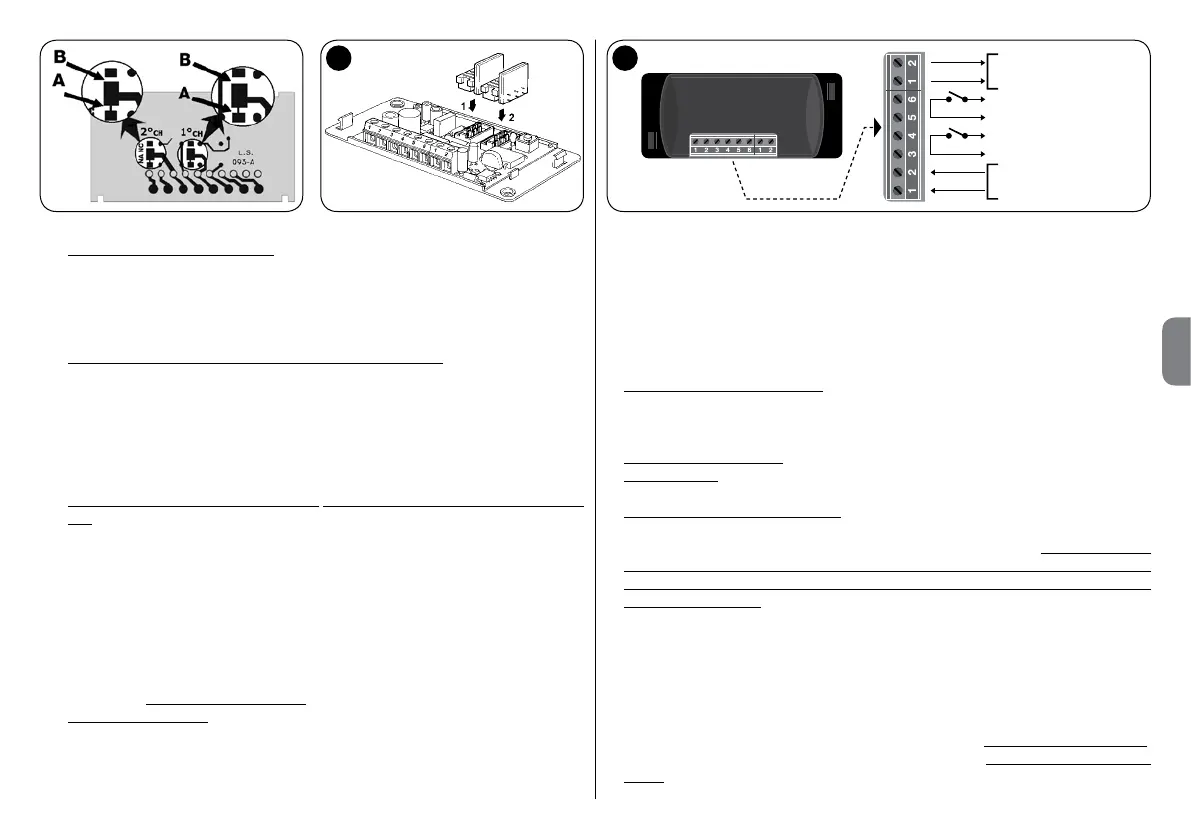

06. El decodificador MORX tiene dos salidas con mando por contactos de relé nor-
malmente abiertos (NA). Si se desea el contacto normalmente cerrado (NC), rea-
lizar el trabajo ilustrado en la fig. 1 (cortar el punto “A” y realizar una soldadura de
estaño en el punto “B”).
07. Si se desea duplicar la capacidad de la memoria de MORX, consultar la fig. 2.
¡Atención! – No invertir la posición de las dos tarjetas BM.
08. Fijar MORX dentro de una central o un cuadro de mando adecuadamente prote-
gido. ¡Atención! – El grado de protección de MORX no permite la instalación en
ambientes exteriores.
09. ¡ATENCIÓN! – Todas las conexiones deben realizarse en ausencia de ali-
mentación eléctrica. Colocar los cables eléctricos dentro de los tubos de pro-
tección y conectar los dispositivos entre sí, como se indica en las instrucciones y
en la fig. 3 de este manual; no es necesario respetar ninguna polaridad.
10. Sólo para los teclados EDS / EDSI – Asignación de direcciones a varios tecla-
dos. Si a un mismo decodificador están conectados 2, 3 o 4 teclados, consultar
la Tabla 2 para saber cómo asignar una dirección a cada teclado conectado; por
último, si es necesario, cambiar la posición del jumper como se ilustra en la Ta-
bla. ¡Atención! – observar en qué medida esta elección influirá en las elecciones
sucesivas (número de teclados conectados –> direcciones de los teclados –>
modos de programación –> número de combinaciones programables).
11. Dar alimentación eléctrica a la central de mando y seguir el procedimiento de
prueba descrito en el apartado 4.4 para comprobar las conexiones realizadas y
el buen funcionamiento del sistema.
12. Realizar la Programación del sistema siguiendo el capítulo 6 si el sistema ins-
talado es el decodificador + teclados, o el capítulo 7 si el sistema instalado es el
decodificador + lector.
13. Concluir la instalación fijando de manera definitiva todos los módulos electróni-
cos en los soportes (ya fijados a la pared) como se indica en los respectivos ma-
nuales de instrucciones.
4.4 - Prueba
a. Alimentar el decodificador MORX y asegurarse de que el Led emita 5 parpadeos (=
memoria vacía).
b. Pulsar la tecla del decodificador: el Led del decodificador empieza a parpadear
(30 segundos) y los teclados conectados o el lector conectado emiten breves se-
ñales acústicas. Después de unos segundos pulsar por segunda vez la tecla del
decodificador.
c.
Verificación de los teclados: efectuar la verificación pulsando una a una todas
las teclas: a cada presión se debe oír una breve señal acústica; sólo las teclas de
mando (▲ y ▼) producirán 2 señales acústicas consecutivas (= “combinación in
-
correcta”).
d. Verificación del lector: efectuar la verificación acercando una tarjeta al lector
unos instantes (no más de 2 segundos, para evitar programarla): se deben oír 2
señales acústicas consecutivas (= “tarjeta no memorizada”).
e. Verificación de las dos salidas: esta verificación debe realizarse al terminar to-
das las programaciones, porque es necesario tener a disposición una combinación
ya memorizada o una tarjeta ya memorizada en el decodificador. ¡Atención! – Pa-
ra utilizar correctamente el teclado y las combinaciones memorizadas, consultar el
apartado 6.1; para utilizar correctamente el lector y las tarjetas memorizadas, con-
sultar el apartado 7.1.
5 - ADVERTENCIAS IMPORTANTES PARA LA PRO-
GRAMACIÓN DE LOS DOS SISTEMAS DE CON-
TROL DE ACCESOS
l El capítulo 6 está dedicado al sistema compuesto por decodificador + teclados;
el capítulo 7 está dedicado al sistema compuesto por decodificador + lector de
tarjeta.
Cada uno de estos capítulos se divide en dos secciones alternativas entre sí, co-
KEY SELECTOR OR
TRANSPONDER READER
2° RELAY
1° RELAY
12 + 24 Vac / dc -- ~
POWER SUPPLY +~
2
3
