7.2.6) Программирование второго уровня (регулируемые параметры)
В качестве примера приводится последовательность операций по изменению заводских настроек параметров и увеличения
«Времени паузы» до 60 секунд (вход на L1 и уровень на L5) и уменьшения «Мощности двигателя» для легких ворот (вход на L5
и уровень на L2).
1. Нажать и удерживать нажатой кнопку [Set] в течение примерно 3сек
3сек
2. Отпустить кнопку [Set], когда светодиодный индикатор L1 начинает мигать
L1
3. Нажать и удерживать нажатой кнопку [Set], кнопка [Set] должна быть
нажатой во время выполнения шагов 4 и 5
4. Подождать примерно 3 сек, пока не загорится светодиодный индикатор L3, обозначающий
текущий уровень «Времени паузы» L3 3сек
5. Нажать 2 раза кнопку [t] для перемещения горящего светодиодного индикатора на L5,
обозначающий новое значение «Времени паузы» L5
6. Отпустить кнопку [Set]
7. Нажать 4 раза кнопку [t] для перемещения мигающего индикатора на индикатор L5
L5
8. Нажать и удерживать нажатой кнопку [Set], кнопка [Set] должна быть нажатой во
время выполнения шагов 9 и 10
9. Подождать примерно 3 сек, пока не загорится светодиодный индикатор L5,
обозначающий текущий уровень «Мощности двигателя» 3s L5
10. Нажать 3 раза кнопку [s] для перемещения горящего светодиодного индикатора на L2,
обозначающий новое значение «Мощности двигателя» L2
11. Отпустить кнопку [Set]
12. Подождать 10 сек для выхода из режима программирования по завершении
максимально допустимого времени. 10сек

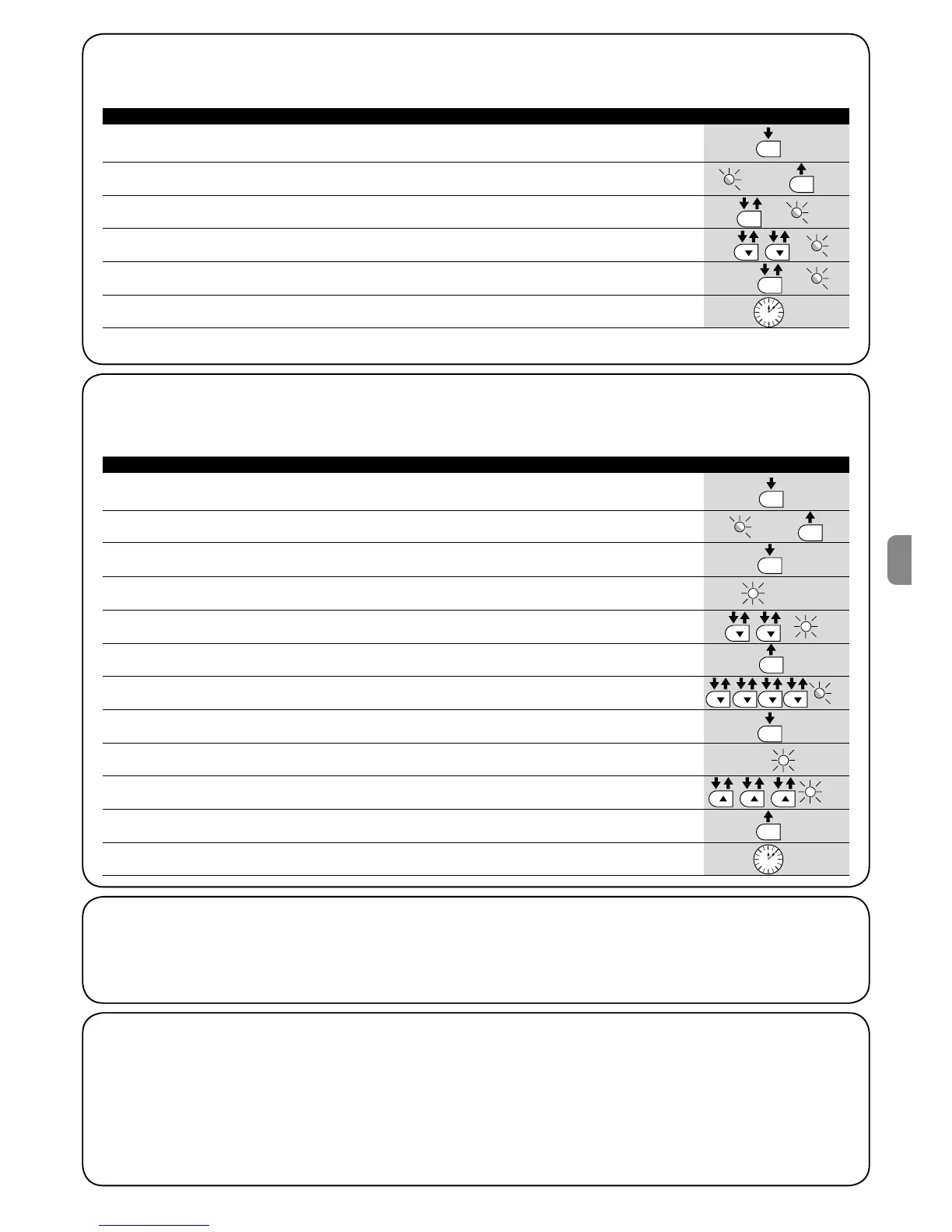

Таблица 10: пример программирования второго уровня Пример
SET
SET
SET
SET
SET
SET
7.3) Добавление или удаление устройств
К системе автоматизации с ROBUS в любой момент можно
добавлять или удалять из нее различные устройства. В част-
ности, к «BLUEBUS» и входу СТОП можно подсоединять
устройства различных типов, как указывается в следующих
параграфах.
После каждого добавления или удаления устройств необ-
ходимо повторно произвести распознавание устройств,
как описано в пункте «7.3.6 Распознавание различных
устройств».
7.3.1) Шина BLUEBUS
Система BLUEBUS позволяет производить подключение совме-
стимых устройств двужильным кабелем, по которому подает-
ся элетропитание и передаются сигналы управления. Все
устройства соединяются параллельно на двужильном кабеле
системы BLUEBUS, при этом нет необходимости в соблюдении
полярности и каждое устройство распознается индивидуаль-
но, поскольку во время монтажа ему присваивается однознач-
ный адрес. К системе BLUEBUS подключаются, например,
фотоэлементы, устройства безопасности, кнопки управления,
сигнальные лампы и пр. Блок управления ROBUS распознает
индивидуально все устройства путем соответствующей фазы
распознавания и способен в полной безопасности обнаружить
все возможные неисправности. В связи с этим в любое время
можно добавить или удалить устройство, подключенное к
BLUEBUS, для чего блок управления должен выполнить фазу
распознавания, как описано в параграфе «7.3.6 Распознавание
других устройств».
7.2.5) Пример программирования первого уровня (функции ВКЛ.-ВЫКЛ.)
В качестве примера приводится последовательность изменения заводских настроек функций «Автоматическое закрывание»
(L1) и «Всегда закрыто» (L3).
1. Нажать и удерживать нажатой кнопку [Set] в течение примерно 3сек
3сек
2. Отпустить кнопку [Set], когда светодиодный индикатор L1 начинает мигать
L1
3. Нажать однократно кнопку [Set] для изменения статуса функции, связанной с индикатором L1
(Автоматическое закрывание), после чего индикатор L1 начинает мигать длинными вспышками L1
4. Нажать 2 раза кнопку [t] для перемещения мигающего индикатора на индикатор L3
L3
5. Нажать однократно кнопку [Set] для изменения статуса функции, связанной с индикатором L3
(Всегда закрыто), после чего индикатор L3 начинает мигать длинными вспышками L3
6. Подождать 10 сек для выхода из режима программирования по завершении максимально
допустимого времени. 10сек
По завершении данной операции светодиоды L1 и L3 должны гореть для индикации активности функций «Автоматическое за-
крывание» и «Всегда закрыто».
Таблица 9: пример программирования первого уровня Пример
SET
SET
SET
SET
