7.3.2) Вход СТОП
СТОП - вход, который обеспечивает немедленную остановку
операцию с короткой инверсией. К этому входу могут под-
ключаться устройства с нормально разомкнутыми контактами
«NA», нормально замкнутыми «NC» или устройства с выходом
с постоянным сопротивлением 8,2KΩ, например, чувствитель-
ные кромки.
Как в случае BLUEBUS, блок управления распознает тип под-
соединенного устройства на входе СТОП в процессе распозна-
вания (см.параграф «7.3.6 Распознавание других устройств»);
затем выполняется команда СТОП, когда обнаруживается
изменение статуса входа.
При соответствующей настройке ко входу СТОП можно под-
ключить несколько устройств, даже разных типов:
• Несколько устройств NA подключаются параллельно между
собой без ограничений по количеству.
• Несколько устройств NC подключаются последовательно
между собой без ограничений по количеству.
• Два устройства с выходом с постоянным сопротивлением
8,2KΩ подключаются параллельно; если требуется подклю-
чение более, чем 2 устройств, они подключаются каскадом
с терминалом 8,2KΩ.
• Возможна комбинация NA и NC, соединив параллельно 2
контакта с установкой последовательно на контакте NC
резистора 8,2KΩ (что делает возможным подключение ком-
бинации 3 устройств: NA, NC и 8,2KΩ).
Если вход СТОП используется для подключения
устройств с функциями безопасности, только устройства
с выходом с постоянным сопротивлением 8,2KΩ гаран-
тируют надежную защиту категории 3 в соответствии со
стандартом EN 954-1.
ФОТО
Внешний фотоэлемент h = 50
с активацией при закрывании
ФОТО II
Внешний фотоэлемент h = 100
с активацией при закрывании
FOTO 1
Внутренний фотоэлемент h = 50
с активацией при закрывании
FOTO 1 II
Внутренний фотоэлемент h = 100
с активацией при закрывании
FOTO 2
Внешний фотоэлемент
с активацией при открывании
FOTO 2 II
Внутренний фотоэлемент
с активацией при открывании
FOTO 3
Один фотоэлемент для всей
системы автоматизации
Установка FOTO 3 вместе с FOTO II требует расположения
элементов, составляющих фотоэлемент (TX - RX) в соответ-
ствии с инструкцией по установке фотоэлементов.
7.3.3) Фотоэлементы
Используя специальные перемычки для адресации, система
«BLUEBUS» позволяет блоку управления распознавать фото-
элементы и назначать им правильные функции распознава-
ния. Операция адресации выполняется одновременно, как
для излучателя фотодатчика TX, так и для приёмника RX
установкой перемычек в одинаковое положение для обоих и
проверкой, нет ли других фотоэлементов с таким же адресом.
В системе автоматизации для раздвижных ворот, оснащенных
электроприводом ROBUS, можно устанавливать фотоэлемен-
ты, как показано на рисунке 24.
После установки или удаления фотоэлементов необходимо
выполнить фазу распознавания, как описано в параграфе
«7.3.6 Распознавание других устройств».
7.3.4) Фотодатчик FT210B
Фотодатчик FT210B - это устройство, объединяющее систему
ограничения мощности (тип C в соответствии со стандартом
EN12453) и датчик присутствия, который определяет наличие
препятствия на оси между передатчиком TX и приемником RX
(тип D в соответствии со стандартом EN12453). В фотодатчике
FT210B сигналы статуса чувствительных кромок передаются
посредством луча фотоэлемента, объединяя две системы в
одном устройстве. Передатчик устанавливается на подвижной
створке и питается от встроенной батареи, не требуя уста-
новки соединителей, нарушающих внешний вид; специальные
цепи снижают потребление тока батареей для гарантии срока
службы до 15 лет (см.соответствующее описание в инструкци-
ях к изделию).
Одно устройство FT210B, которое сочетается с кромкой безо-
пасности (примерно TCB65), позволяет достичь определенного
уровня безопасности «первичной кромки» согласно
стандарту EN12453 для любого «типа использования» и «типа
активации».
Фотодатчик FT210B, который сочетается с «резистивными»
кромками безопасности (8,2KΩ) безопасен при одной неис-
правности (категория 3 согласно стандарту EN 954-1). Обо-
рудован специальной цепью против столкновения, которая
предотвращает удара с другими устройствами присутствия,
даже если они не синхронизированы, и позволяет добавлять
другие фотоэлементы; например, в случае прохождения тяже-
ловесных автотранспортных средств, где обычно устанавлива-
ется второй фотоэлемент на расстоянии 1 м от земли.
Для получения более подробной информации о соединении
и адресации см.руководство по эксплуатации фотодатчика
FT210B.
24

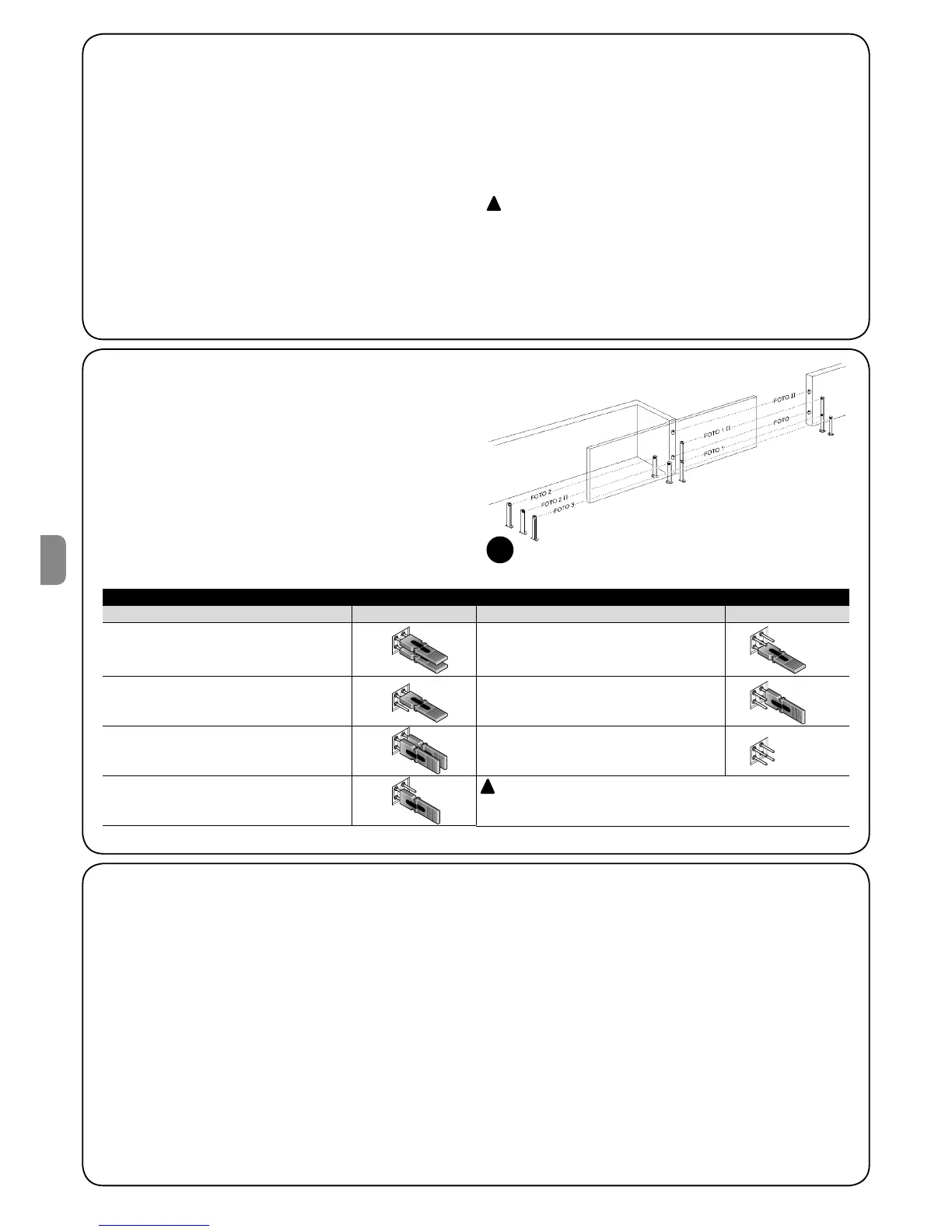

Таблица 11: адресация фотоэлементов
