Nice UST1K

PL
Polski – 9

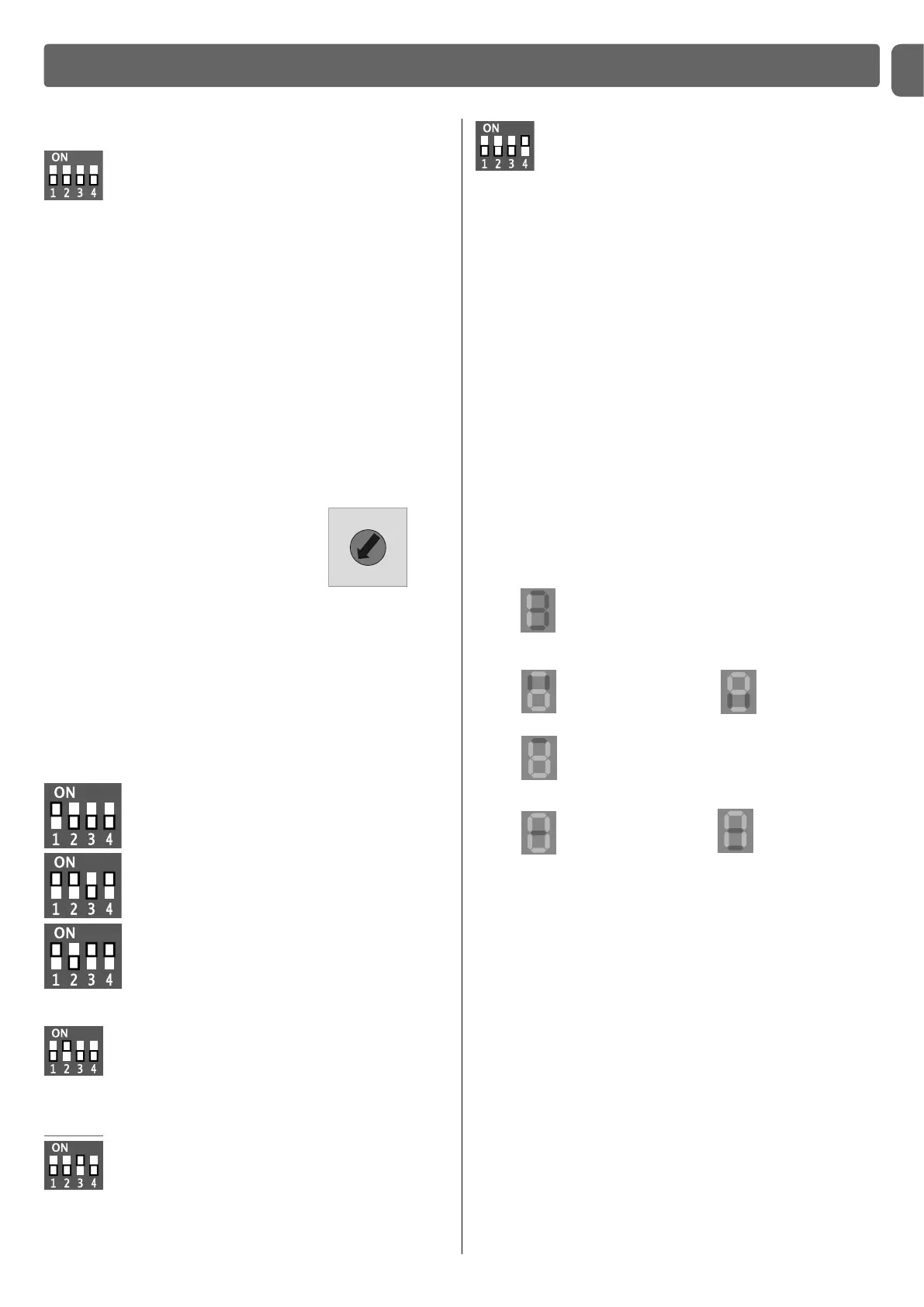

USTAWIANIE FUNKCJI AUTOMATYCZNYCH
Zamykanie automatyczne
Do ustawiania zamykania automatycznego służy przełącznik S2.
Czas zamykania można ustawić w zakresie od 0 do 240 sekund.
Funkcja specjalna:
Jeżeli zastosowano fotokomórki naścienne, wybranie pozycji 9
aktywuje funkcię “zamknij 5s po przecięciu Foto”.
Ustawienia czasowe
0 Zamykanie automatyczne wyłączone
1 5 sekund
2 10 sekund
3 20 sekund
4 30 sekund
5 45 sekund
6 60 sekund
7 90 sekund
8 120 sekund
9 240 sekund
5
4
6
3
7
2
8
1
9
0
Wyłącznik
obrotowy s2
Automatyczna korekta położenia ZA-
MKNIĘTE
DIP 2 = ON
Funkcji tej można używać tylko wtedy, gdy
zainstalowano czujnik SBA.
Semafor ostrzegawczy
DIP 3 = ON
Jest to funkcja polegająca na tym, iż czer-
wony semafor (zaciski 1+2) zaczyna migać 3
sekundy przed zamknięciem bramy.
Funkcje robocze
W normalnych warunkach roboczych
wyświetlacz pokazuje status bramy i/lub
numer zaistniałego błędu. Podczas nor-
malnej pracy wszystkie wyłączniki DIP
należy ustawić na OFF!
Wyświetlanie usterek (za pomocą migania):
1 Obwód bezpieczeństwa
2 Usterka dolnej listwy krawędziowej
3 Zadziałała dolna listwa krawędziowa
4 Brama nie ustawiła się w pozycji końcowej
dolnej (koniec czasu)
5 Brama nie ustawiła się w pozycji końcowej
górnej (koniec czasu)
6 Nieprawidłowy kierunek obrotów silnika
7 Awaria fotokomórek podnoszenia (na górze
kraty rolowanej)
8 Brama w obszarze działania wyłącznika
krańcowego bezpieczeństwa
9 Brama pomiędzy położeniami krańcowymi.
Nie można skorygować pozycji końcowej
10 Błąd elektronicznego wyłącznika krańcowego
Funkcje wyłączników DIP:
DIP-1 “ON“ a 2, 3, 4 “OFF“
Ustawianie pozycji końcowych
DIP-1, 2, 4 “ON“ a 3 “OFF“
Dokładne ustawianie pozycji końcowej (ko-
rekta do góry)
DIP-1, 3, 4 “ON“ a 2 “OFF“
Dokładne ustawianie pozycji końcowej (ko-
rekta na dół)
OSTRZEŻENIE:
Za pomocą modułu K5 można przedłużyć czas pauzy (przełącznik
ustawiony na pozycję od 6 do 9) o wybrany współczynnik. Służy do
tego parametr P28.
Znaczenie komunikatów wyświetlacza
Segment górny:
miga --> trwa ustawianie pozycji końcowej górnej
świeci --> pozycja końcowa górna została ustawiona
Segment dolny:
miga --> trwa ustawianie pozycji końcowej dolnej
świeci --> pozycja końcowa dolna została ustawiona
ruch DO GÓRY ruch
NA DÓŁ
pozycja końcowa górna
wyłącznik pozycja końcowa
częściowego dolna
otwarcia
Błąd 3
np. zadziałała listwa krawędziowa
W normalnych warunkach roboczych
wyświetlacz pokazuje status bramy i/lub
numer zaistniałego błędu.
Funkcja odwrócenia kierunku ruchu
DIP 4 = ON
Jeżeli podczas zamykania zostanie naciśnięta
listwa krawędziowa, brama się zatrzymuje i
cofa się o ok. 50 cm.
DIP 4 = OFF
Jeżeli podczas zamykania zostanie naciśnięta
listwa krawędziowa, brama się zatrzymuje i
otwiera do pozycji końcowej górnej.
