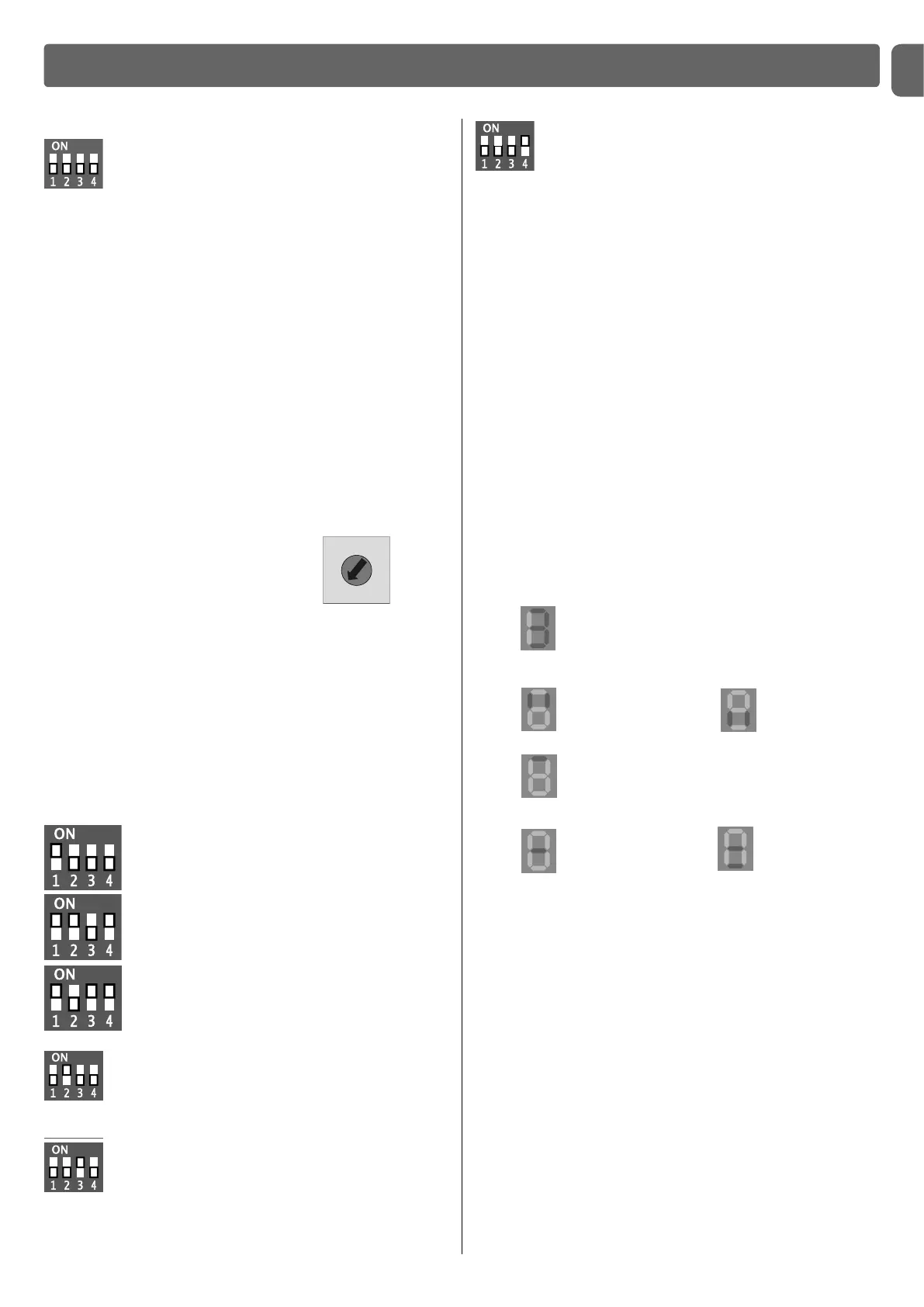

RÉGLAGES DES FONCTIONS AUTOMATIQUES
Fermeture automatique
La fermeture automatique est congurée sur le sélecteur S2.
Les temps de fermeture peuvent être réglés sur une valeur comprise
entre 0 et 240 secondes.
Fonction spéciale :
Dans le cas d'une barrière photoélectrique, après le passage, le
temps est diminué de 5 secondes.
Réglage temps
0 Fermeture automatique désactivée
1 5 secondes
2 10 secondes
3 20 secondes
4 30 secondes
5 45 secondes
6 60 secondes
7 90 secondes
8 120 secondes
9 240 secondes
5
4
6
3
7
2
8
1
9
0
Interrupteur
tournant s2
Adaptation automatique au terrain
DIP 2 = ON
Cette fonction ne peut être utilisée qu'avec un
capteur SBA.
Feu de préavertissement
DIP 3 = ON
Avec cette fonction, le feu rouge (bornes 1+2)
commence à clignoter 3 secondes avant la
fermeture de la porte.
Signication des messages à l'écran
Segment supérieur :
clignotant --> réglage de la position nale supérieure en cours
allumé --> réglage de la position nale supérieure terminé
Segment inférieur :
clignotant --> réglage de la position nale inférieure en cours
allumé --> réglage de la position nale inférieure terminé
mouvement de MONTÉE, mouvement de
DESCENTE,
position nale supérieure,
n de course préliminaire, position nale
inférieure.
Anomalie 3
par ex. déclenchement du bord
sensible
Dans des conditions de fonctionnement
normales, l'écran afche l'état de la porte
et/ou le numéro de l'anomalie présente.
Fonctions d'exercice
Dans des conditions de fonctionnement
normales, l'écran afche l'état de la
porte et/ou le numéro de l'anomalie
présente. Dans ce cas, placer tous les
interrupteurs DIP sur OFF !
Afchage des pannes (représenté par un clignotement) :
1 Circuit de sécurité
2 Bord sensible inférieur défaillant
3 Bord sensible inférieur déclenché
4 Position nale inférieure non atteinte
(limite de temps)
5 Position nale supérieure non atteinte
(limite de temps)
6 Sens de rotation erroné du moteur
7 Désactivation force en montée
8 Porte dans le secteur du n de course de
sécurité
9 La porte ne se trouve pas dans l'une des
positions nales. Impossible de corriger la
position nale
0 Anomalie n de course numérique
Fonctions interrupteurs DIP :
DIP-1 « ON » et 2, 3, 4 « OFF »
Réglage des positions nales
DIP-1, 2, 4 « ON » et 3 « OFF »
Réglage de précision de la position nale
(déplacement vers le haut)
DIP-1, 3, 4 « ON » et 2 « OFF »
Réglage de précision de la position nale
(déplacement vers le bas)
AVERTISSEMENT :
Le module K5 permet d'allonger la durée du temps d'attente (avec
le sélecteur sur une position de 6 à 9) d'un facteur aux choix. Le
paramètre à utiliser est le P28.
Fonction inversion de mouvement
DIP 4 = ON
Si, pendant le mouvement de descente,
le bord sensible est actionné, la porte se
bloque et inverse le sens du mouvement sur
50cm environ.
DIP 4 = OFF
Si, pendant le mouvement de descente,
le bord sensible est actionné, la porte se
bloque et atteint la position nale supérieure.
