ES
Español– 5
Conguración de los cables del motor
Interruptores de tope mecánicos
MotorConductor Central de mando
U1U/ 11 J - 2X
V2V / 11 J - 2X
W3W/ 1 1 J - 2 X
-Puente01 J - 2X
X7 - J29 Gris
X7 - J34/B Verde
X7 - J35/- Blanco
X7 - J34/A Roja
X7 - J29 Amarillo
X7 - J35/+ Marrón
Enchufe AMP
Enchufe AMP
Enchufe AMP
Enchufe AMP
Enchufe AMP
Enchufe AMP

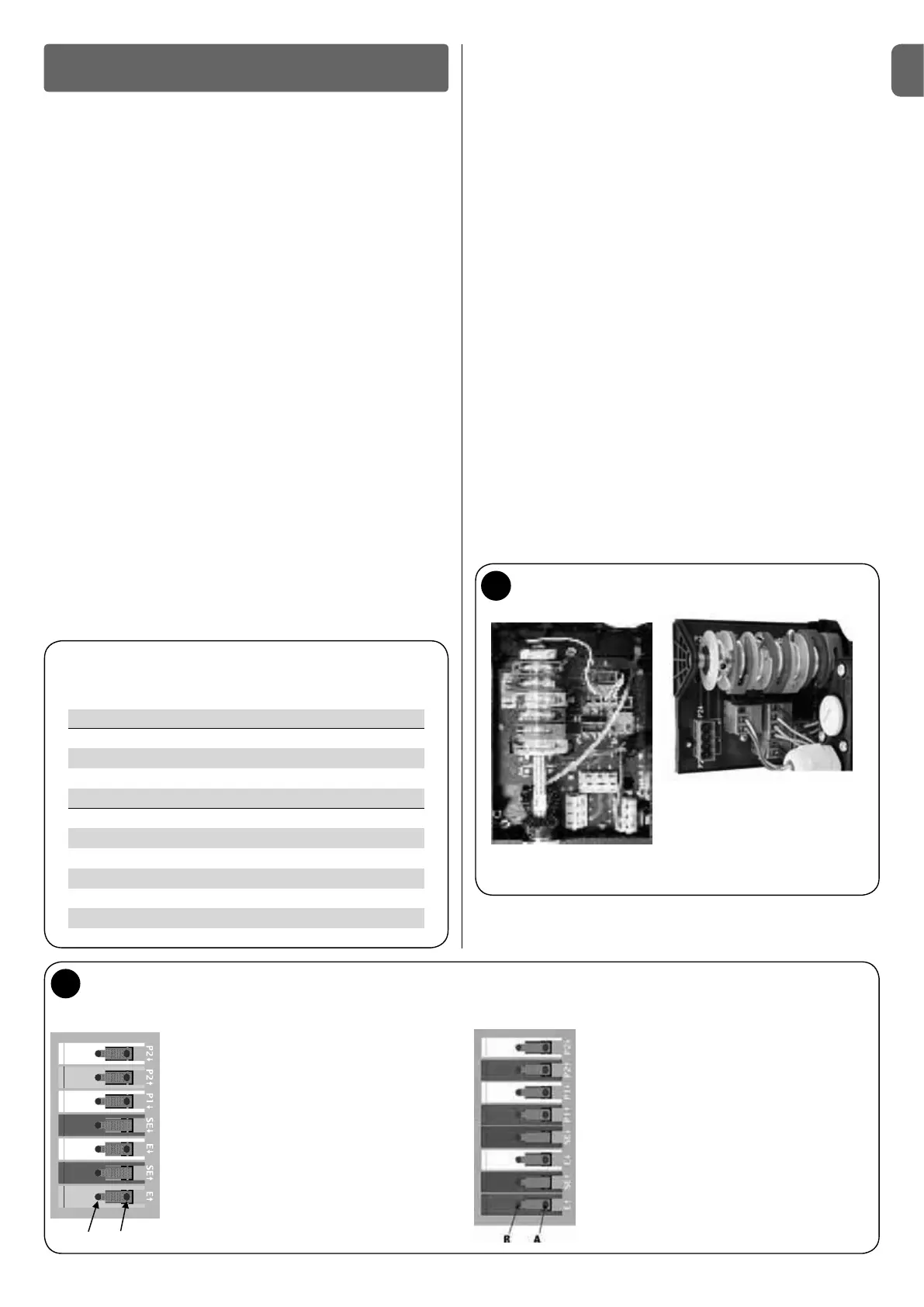

AJUSTE DE LOS FINALES DE CARRERA
MECÁNICOS
Ajuste de los nales de carrera mecánicos
¡Atención! El procedimiento para el ajuste de los nales de carrera se
explica en las páginas 5-6 más adelante.
Con el ajuste de los nales de carrera se denen las posiciones de
parada superior e inferior de la puerta.
Para efectuar el ajuste, el motor se debe conectar eléctricamente.
La placa del nal de carrera (g. 11 - tarjeta del interruptor de tope
con 8 levas) queda accesible una vez que se desenrosca el cárter-
cubre-interruptor de tope.
Si todavía no están conectados los dispositivos de mando externo,
es posible gobernar la puerta con la central de mando mediante
los botones integrados ABRIR, CERRAR y STOP, en modo hombre
presente.
Si se acciona el botón ABRIR, la puerta se debe moverse en direc-
ción abrir, en caso contrario hay que invertir las fases L1 y L2 en la
central de mando, después de haberse asegurado de haber desco-
nectado la tensión.
Si el motorreductor ha sido montado girado 180º (montado inverti-
do), la puerta se debe abrir también con el botón integrado ABRIR.
En caso contrario, hay que invertir las fases L1 y L2, en condiciones
de tensión cero.
Además, hay que recticar los dos nales de carrera de parada de
emergencia para que disparen después del nal de carrera de ejer-
cicio.
Determinación de la posición inferior del portón
Para ajustar los nales de carrera para la posición inferior del portón
hay que realizar las siguientes operaciones (g. 11):
Mover la puerta a la posición de CIERRE deseada.
Ajustar la leva de contacto 3 Ei (blanco) para que se accione el
interruptor de tope.
8 blanco Interruptor de tope suplementario 2 CIERRE
7 verde Interruptor de tope suplementario 2 APERTURA
6 blanco Interruptor de tope suplementario 1 CIERRE
5 verde Interruptor de tope suplementario 1 APERTURA
4 rojo Interruptor de tope de seguridad CIERRE
3 blanco Interruptor de tope CIERRE
2 rojo Interruptor de tope de seguridad APERTURA
1 verde Interruptor de tope
Ajuste de interruptores de tope mecánicos
Motores de pequeñas dimensiones -
8 levas de contacto
Ajuste de interruptores de tope mecánicos
Motores de grandes dimensiones -
7 levas de contacto
7 blanco Interruptor de tope suplementario 2 CIERRE
6 verde Interruptor de tope suplementario 2 APERTURA
5 blanco Interruptor de tope suplementario 1 CIERRE
4 rojo Interruptor de tope de seguridad CIERRE
3 blanco Interruptor de tope CIERRE
2 rojo Interruptor de tope de seguridad APERTURA
1 verde Interruptor de tope APERTURA
Opcional
BA
}
}
11
Interruptores de tope mecánicos
Apretar el tornillo de jación A.
Para el ajuste de precisión usar el tornillo B.
Mover la puerta hacia la posición de APERTURA deseada.
Ajustar la leva de contacto 1 Eh (verde) para que se accione el inte-
rruptor de tope.
Apretar el tornillo de jación A.
Para el ajuste de precisión usar el tornillo B .
Los nales de carrera de seguridad 2 SEi e 4 SEh (rojos) se deben
ajustar en modo tal que se disparen inmediatamente en caso de
fallo de los nales de carrera principales.
Los interruptores de tope de seguridad 2 SEi e 4 SEh (rojos) vienen
ajustados de fábrica para que sigan a breve distancia el nal de
carrera de ejercicio.
Después de la prueba de funcionamiento, controlar la correcta colo-
cación de los tornillos de jación.
Los interruptores de tope suplementarios 8 P2i e 7 P2h son con-
tactos de cierre de potencial cero y los interruptores de tope suple-
mentarios 6 P1i e 5 P1h son contactos de conmutación de poten-
cial cero.
En modo automático el interruptor de tope 6 se utiliza como in-
terruptor de tope preliminar. Por lo tanto, el mismo se debe ajustar
para que se dispare cuando la puerta alcanza una distancia de 5cm
del suelo.
¡En modo hombre presente no hay que ajustarlo y se debe utili-
zar como contacto de potencial cero!
10
Tipos de pequeñas Tipos de grandes
dimensiones dimensiones
Opcional
