2 – Deutsch
DE
BEDIENELEMENTE und ANSCHLUSS

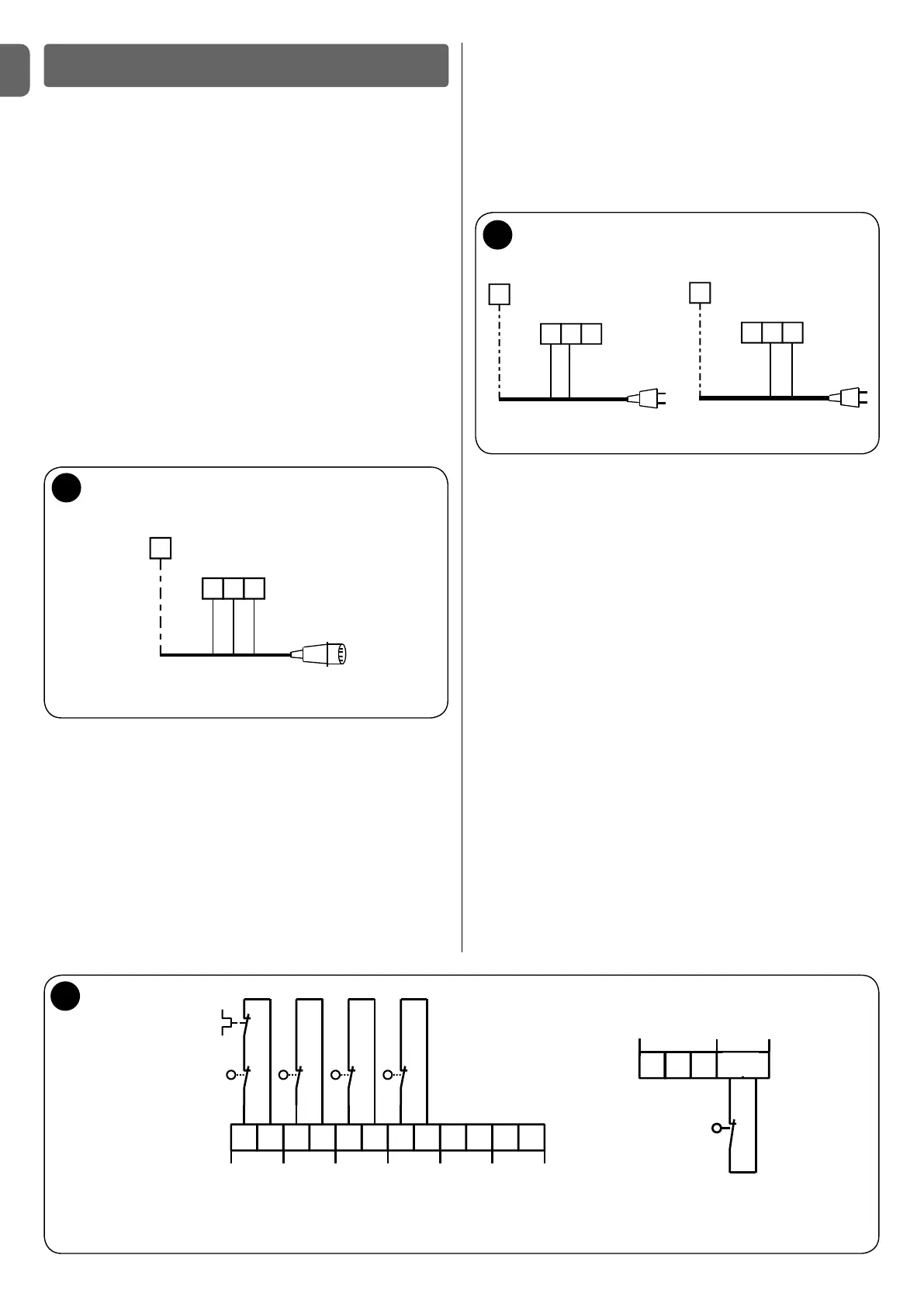

Anschluss Netzkabel 3-Phasen (Abb.1)
An den Klemmen L1, L2, L3 und PE-Klemme ist ein CEE-Stecker
16A angeschlossen.
Der Netzanschluss zur UST1K kann auch mit optionalem 3-Phasen
Hauptschalter erfolgen.
Hierbei kann der CEE- Stecker bei der Montage entfernt werden.
Bedienelemente
Mit den im Deckel angebrachten Drucktasten wird das Tor in Selbst-
haltung bzw. Totmann AUF oder ZU gefahren.
Fährt das Tor in Selbsthaltung, kann das Tor jederzeit über die STOP-
Taste gestoppt werden.
Für die Bedienung von außen sind zusätzliche Bedienelemente wie
z.B. Dreifachdrucktaster, anschließbar.
Ein innen-, bzw. außen montierter Zugschalter (Deckenzugtaster)
steuert das Tor in der Funktion AUF-STOP-ZU.
Bei optional gestecktem Funkempfänger ist das Anhalten des Tores
über den Funk-Handsender immer möglich.
Drehrichtungskontrolle
Bendet sich das Tor in der unteren Endlage, sollte das Tor jetzt mit
der Handkurbel ca. 50 cm geöffnet werden, um bei falsch eingestell-
ter Drehrichtung das Abspringen der Tragseile (bei Sektionaltoren)
oder das Überwickeln des Panzers (Rolltore) zu verhindern.
Mit den Tasten AUF und AB die Drehrichtung im Totmann-Betrieb
überprüfen. Entspricht die Laufrichtung nicht der Pfeilrichtung der
gedrückten Taste, muss der CEE-Stecker gezogen werden und die
Anschlüsse U und V getauscht werden (Phasenwendung).
Jetzt Spannung einschalten (CEE Stecker einstecken).
Einstellung der Endschalter (Abb.3)
Bei der UST1K werden die beiden Endschalter AUF und ZU als po-
tentialfreie Kontakte an den Klemme J27 und J26 des Klemmen-
blocks X7 angeschlossen. Der Sicherheitskreis mit den integrierten
Sicherheitsendschaltern wird an der Klemme J29 des Klemmen-
blocks X7 angeschlossen.
Bei der UST1K ist es möglich einen zweiten Zusatzendschalter für
die Aufrichtung anzuschließen (J33/X6) und dann über einen Positi-
onsschalter auf dem Gehäusedeckel (optional) der UST1K zwischen
zwei unterschiedlichen AUF Positionen zu wählen (Sommer- / Win-
ter- Umschaltung).
Die Prozedur für die Einstellungen der Endschalter ist auf Sei-
ten 5-6 erklärt.
1
PE
L1
X1
L2
L3
Zuleitung
CEE- Stecker 16A
2
PE
X1
L1
Zuleitung
SCHUKO-stecker
L2
PE
X1
L3
Zuleitung
SCHUKO-stecker
L2
UST1K-1,1kW
UST1K- ab2,2kW
N
L1
N
L1
+BA
J35 J34
12V DC RS485
X7
Nothandkurbel
Thermo
Vor-ES
-
ES-AUF
ES-ZU
J29 J28 J27 J26
Thermo Vorend
ZU
STOP
Ganz AUF
STOP
ZU
+S
X6
SKS
o.DW
J32
STOP
Halb AUF
J33
ES-
halbe Höhe
-
1/2
Anschluss Netzkabel 1-Phase (Abb.2 - siehe auch Seite
8)
Bei UST1K-1,1 kW ist an den Klemmen L1 (Phase) und L2 (N) und
PE-Klemme ein SCHUKO-Stecker angeschlossen. Bei UST1K-ab
2,2 kW ist der Stecker an L2 (Phase), L3 (N) und PE angeschlossen.
Der Netzanschluss zur UST1K-2,2kW kann auch mit optionalem
1-Phasen Hauptschalter erfolgen.
Hierbei kann der SCHUKO- Stecker bei der Montage entfernt wer-
den.
3
