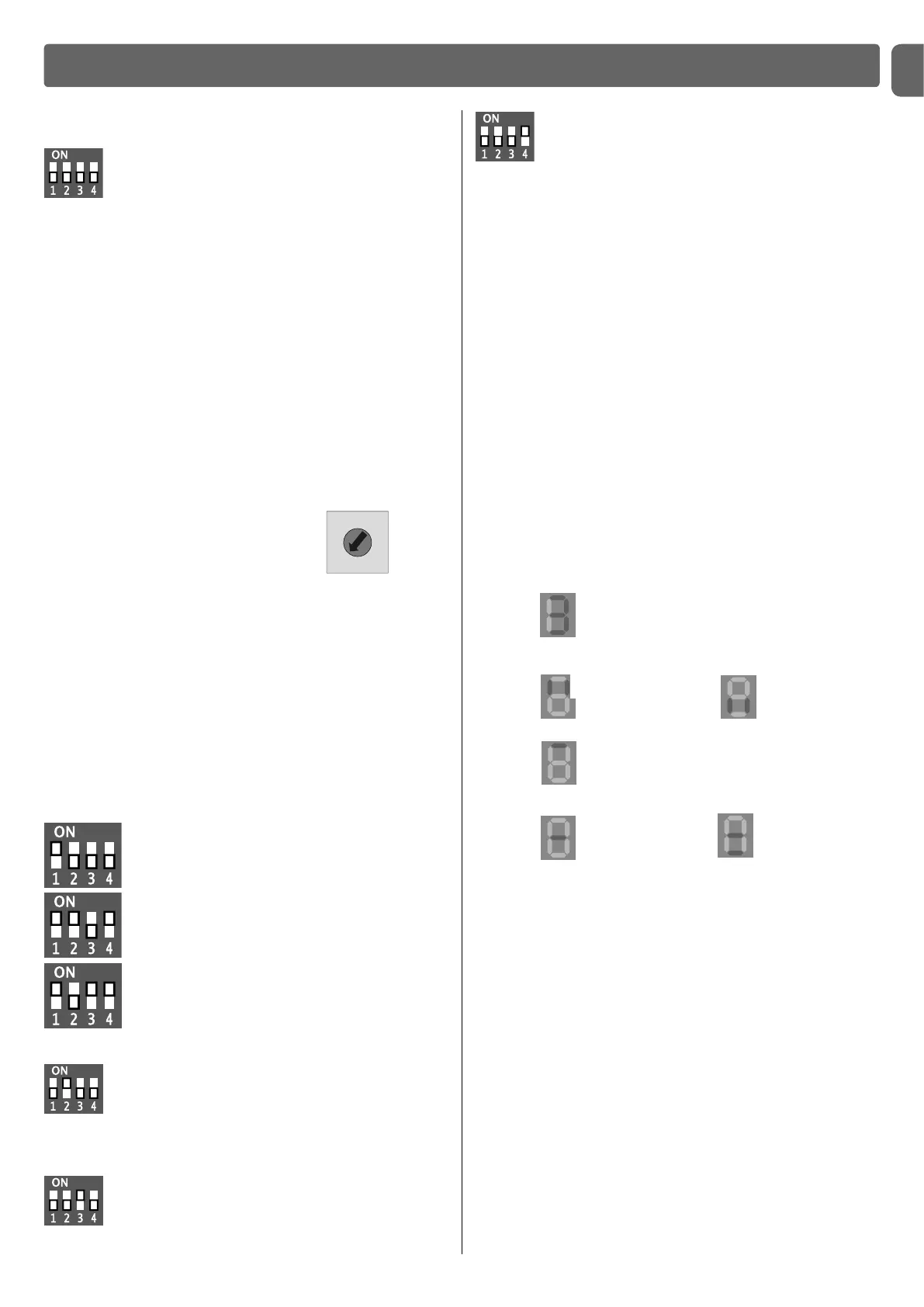

EINSTELLUNGEN DER AUTOMATISCHEN FUNKTIONEN
Automatischer Zulauf
Die automatische Zulaufzeit wird am Drehschalter S2 eingestellt.
Hierbei sind Zulaufzeiten von 0-240 Sek. einstellbar.
Sonderfunktion:
In Verbindung mit einer Lichtschranke wird nach Durchfahrt die Zeit
auf 5 Sek. zurückgesetzt.
Stellung Zeit
0 automatischer Zulauf ausgeschaltet
1 5 Sek.
2 10 Sek.
3 20 Sek.
4 30 Sek.
5 45 Sek.
6 60 Sek.
7 90 Sek.
8 120 Sek.
9 240 Sek.
5
4
6
3
7
2
8
1
9
0
Interruttore
a rotazione S2
Automatische Bodenanpassung
DIP 2 = ON
Diese Funktion kann nur mit einem SBA-
Sensor
eingesetzt werden.
Ampel Vorwarnung
DIP 3 = ON
Bei dieser Funktion beginnt die Rot-Ampel
(Klemme1+2) 3 Sek. vor Schließen des Tores
zu blinken.
Darstellungen in der Anzeige
oberes Segment:
blinkend --> obere Endlage wird eingestellt
leuchtet --> obere Endlage ist eingestellt
unteres Segment:
blinkend --> untere Endlage wird eingestellt
leuchtet --> untere Endlage ist eingestellt
AUF-Fahrt, AB-Fahrt,
obere Endlage,
Vorendschalter, untere
Endlage.
Fehler 3
z.B. Sicherheitsleiste
angesprochen
Im normalen Betriebszustand wird in
der Anzeige der Torzustand bzw.
die Fehlernummer des
vorliegenden Fehlers angezeigt.
Betriebsfunktionen
Im normalen Betriebszustand wird in der
Anzeige Torzustand bzw. die
Fehlernummer des vorliegenden Fehlers
angezeigt.
Hierzu alle DIP-Schalter in OFF-Position!
Fehleranzeige (wird blinkend dargestellt):
1 Sicherheitskreis
2 UK-Leiste defekt
3 UK-Leiste angesprochen
4 Untere Endlage nicht erreicht (Zeitlimit)
5 Obere Endlage nicht erreicht (Zeitlimit)
6 Falsche Drehrichtung am Antrieb
7 Kraftabschaltung in Aufrichtung
8 Tor im Bereich Sicherheitsendschalter
9 Tor steht nicht in einer der Endlagen keine
Endlagenkorrektur möglich
0 Fehler Digitaler Endschalter
DIP-Schalter Funktionen auf der
Grundplatine:
DIP-1 “ON“ und 2, 3, 4 “OFF“
Einstellen der Endlagen
DIP-1, 2, 4 “ON“ und 3 “OFF“
Feinjustierung Endlage
(Verstellung nach oben)
DIP-1, 3, 4 “ON“ und 2 “OFF“
Feinjustierung Endlage
(Verstellung nach unten)
HINWEIS:
Über das K5 Modul können die Zeiten (in Stellung 6 bis 9) mit einem
Faktor verlängert werden. Der entsprechende Parameter ist P28.
Reversier Funktion
DIP 4 = ON
Wird in der Abfahrt die Sicherheitsleiste
betätigt, stoppt das Tor und reversiert ca.
50cm.
DIP 4 = OFF
Wird in der Abfahrt die Sicherheitsleiste
betätigt stoppt das Tor und fährt bis in die
obere Endlage.
