Nice UST1K - Page 94

2 – Polski
PL
PE
X1
L1
Kabel zasilania
wtyczki SCHUKO
L2
PE
X1
L3
Kabel zasilania
wtyczki SCHUKO
L2
UST1K-1,1kW
UST1K- od 2,2kW
ELEMENTY STEROWANIA I POŁĄCZENIA

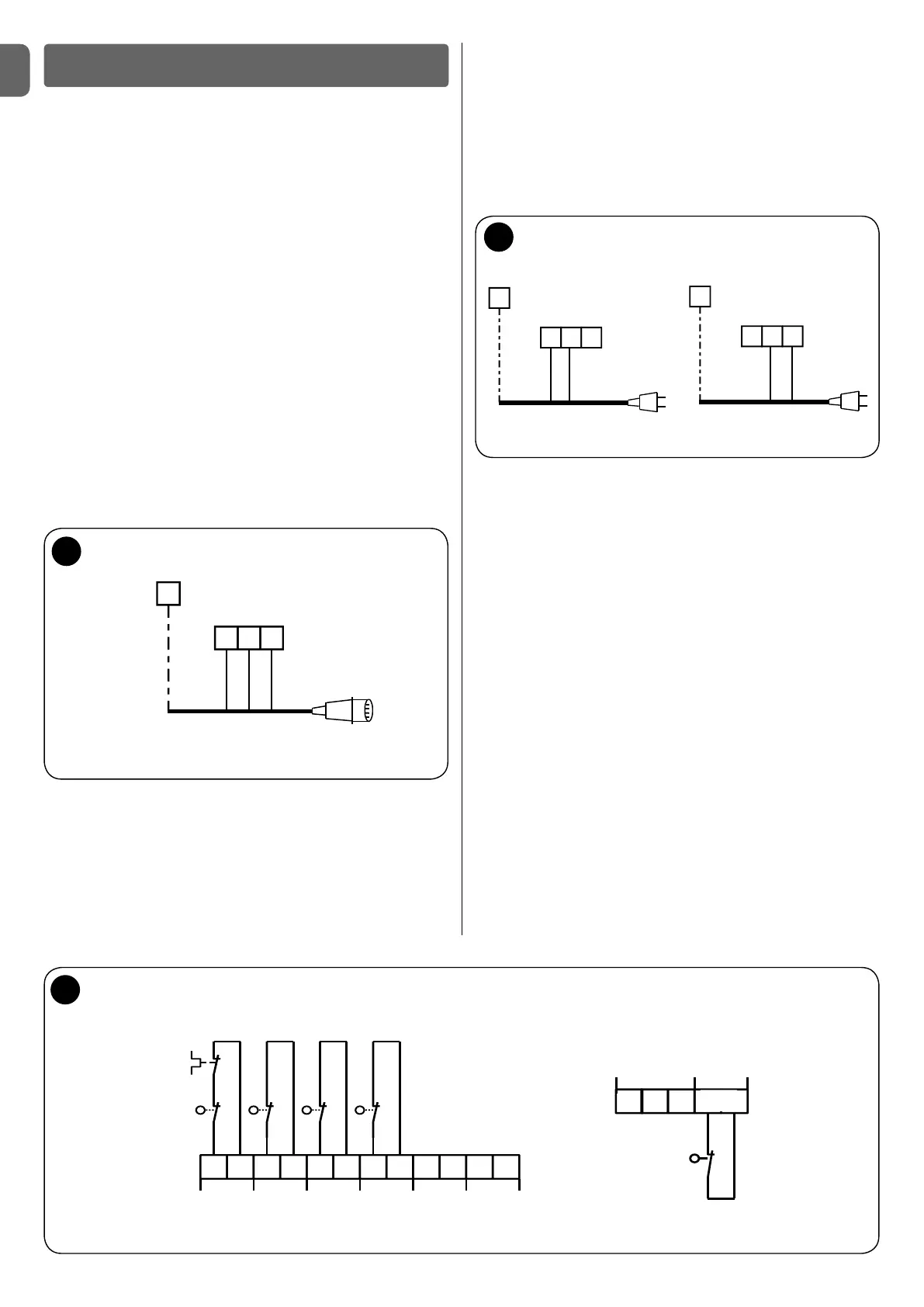

Podłączenie trójfazowego kabla zasilania (rys. 1)
Do zacisków L1, L2, L3 oraz do zacisku PE jest podłączona wtyczka
CEE 16A.
Połączenie z centralą UST1K można wykonać również za pomocą
opcjonalnego, trójfazowego wyłącznika głównego.
W takim przypadku podczas montażu można wyjąć wtyczkę CEE.
Elementy sterownicze
Za pomocą przycisków wbudowanych w pokrywę można sterować
OTWIERANIEM i ZAMYKANIEM bramy w trybie półautomatycznym
lub z przytrzymaniem przycisku (tryb manualny).
Jeżeli brama jest ustawiona na tryb półautomatyczny, można ją w
każdej chwili zatrzymać za pomocą przycisku STOP.
Do sterowania z zewnątrz można podłączyć inne elementy sterow-
nicze, na przykład przycisk potrójny.
Wyłącznik z kablem zwisającym z sutu, zainstalowany wewnątrz
lub na zewnątrz, steruje bramą w trybie OTWIERANIE-STOP-ZA-
MYKANIE.
Jeżeli zostanie podłączony opcjonalny odbiornik radiowy, bramę moż-
na zawsze zatrzymać za pomocą ręcznego nadajnika radiowego.
Kontrola kierunku obrotów
Jeżeli brama jest całkowicie zamknięta, należy ją otworzyć za pomo-
cą korby (łańcucha) na około 50cm, aby nie dopuścić, by w przy-
padku odwrotnego kierunku obrotów liny nośne spadły z bębnów
(bramy sekcyjne), lub aby brama nie rozwinęła się za bardzo (bramy
zwijane).
Za pomocą przycisków DO GÓRY i NA DÓŁ można kontrolować
kierunek obrotów w trybie manualnym. Jeżeli kierunek obrotów nie
zgadza się z kierunkiem strzałki na naciśniętym przycisku, należy
wyjąć wtyczkę CEE i zamienić połączenia U i V (zamiana faz).
Teraz podłączyć napięcie (włożyć wtyczkę CEE).
Ustawianie wyłączników krańcowych (rys. 3)
W centrali sterowniczej UST1K oba wyłączniki krańcowe OTWIERA-
NIA i ZAMYKANIA należy podłączyć jako styki o potencjale zerowym
do zacisków J27 i J26 modułu zaciskowego X7. Obwód bezpie-
czeństwa z wbudowanymi wyłącznikami bezpieczeństwa należy
podłączyć do zacisku J29 modułu zaciskowego X7.
Można ponadto podłączyć, dodatkowy wyłącznik krańcowy prze-
znaczony dla funkcji otwierania (J33/X6), a następnie - za pomocą
przełącznika dwupozycyjnego zainstalowanego na pokrywie (opcja)
centrali UST1K - wybrać jedną z dwóch pozycji OTWIERANIA (prze-
łączanie lato/zima).
Procedura ustawiania wyłączników krańcowych jest przed-
stawiona w dalszej części.
PE
L1
X1
L2
L3
Kabel zasilania
wtyczki CEE 16A
N
L
N
L
3
+BA
J 35 J 34
12V DC RS485
X7
Korba ruchu
awaryjnego
Wyłącznik
termiczny
Wyłącznik krańcowy dodatkowy
-
Wyłącznik krańcowy GÓRA
Wyłącznik krańcowy DÓŁ
J 29 J 28 J 27 J 26
Wyłącznik
termiczny
Wyłącznik
krańcowy
wstępny
zamykania
STOP
+S
X6
listwa oporowa
lub pneumatyczna
J 32
J 33
Wyłącznik
krańcowy w
połowie
wysokości
-
1/ 2
STOP
STOP w połowie
wysokości
Podłączenie kabla zasilania jednofazowego (rys. 2 –
zob. również str. 6)
Do zacisków L1 (faza) i L2 (N) centrali UST1K – 1,1 kW jest włączona
wtyczka Schuko. W wersjach o większej mocy (2,2 kW i 5,5 kW)
wtyczka jest podłączona do L2 (faza), L3 (N) i PE.
Połączenie z centralą UST1K można wykonać również za pomocą
opcjonalnego, jednofazowego wyłącznika głównego.
W takim przypadku podczas montażu można wyjąć wtyczkę
Schuko.
1
2
