C-6 FM810 ST, FM810 XP - 56091150 2/2015
MODE D‘ EMPLOIC - FRANÇAIS

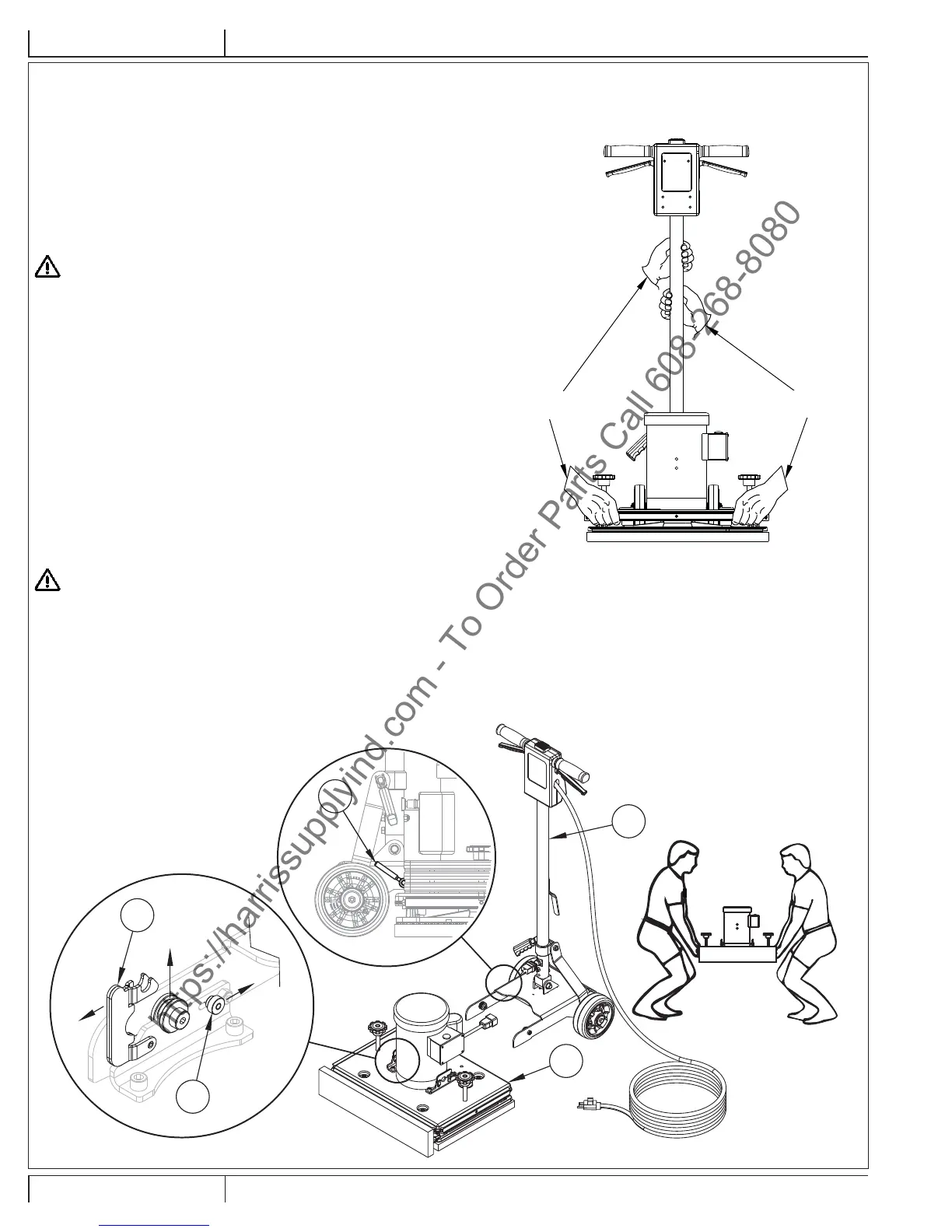

TRANSPORT DE LA MACHINE
Pour transporter la machine, procédez de la manière suivante :
1 Débranchez la machine de la prise murale et enroulez le cordon électrique (5)
autour du crochet du cordon (7) et les poignées de l’opérateur (1).
2 Relevez et bloquez le manche en position verticale. Pour bloquer le manche,
appuyez sur le levier de blocage par compression du manche (4).
3 Retirez les trois poids (12) et placez la machine dans la zone de cargaison.
FM810 ST
4 Saisissez la machine en attrapant le tube de la poignée et la base, et placez-la
dans la zone de cargaison.
AVERTISSEMENT !
La machine est lourde (44,2 kg). Pour éviter toute blessure corporel ou
dégât matériel, assurez-vous d’avoir une prise solide et d’utiliser une bonne
technique de levage. Procédez à deux ; une personne de chaque côté de la
machine comme illustré à la Figure 1.
5 Attachez la machine pour éviter qu’elle ne bouge dans la zone de cargaison.
FM810 XP
4 Séparez la poignée de la base de la machine en procédant comme illustré
Figure 2.
A. Débranchez le moteur de la poignée.
B. Après avoir mis le levier de verrouillage des roues (8) en position relevée
(les roues sont en position basse), amenez le bouton (A) vers l’arrière et
relevez le loquet (B) comme illustré. REMARQUE : Il y a deux loquets, un
de chaque côté du moteur.
C. Basculez la poignée (C) légèrement vers l’arrière et dégagez l’ensemble
de la base de la machine (D).
5 Prenez la base de la machine et placez-la dans la zone de cargaison.
AVERTISSEMENT !
La base de la machine est lourde (35,4 kg). Pour éviter toute blessure
corporel ou dégât matériel, assurez-vous d’avoir une prise solide et d’utiliser
une bonne technique de levage. Procédez à deux, une personne de chaque
côté de la partie à soulever comme illustré à la Figure 2.
6 Soulevez doucement la poignée et placez-la dans la zone de cargaison.
7 Attachez la machine pour éviter qu’elle ne bouge dans la zone de cargaison.
PERSON #1
PERSON #2
FIGURE 1
FIGURE 2
PERSONNE #2
PERSONNE #1
A
B
C
D
8
