BETRIEBSANLEITUNG
DEUTSCH
9097054000(2)2009-06 A SCRUBTEC 545B – 545BL – 553B – 553BL – BOOST 5 11
(**)
(*)
P100128

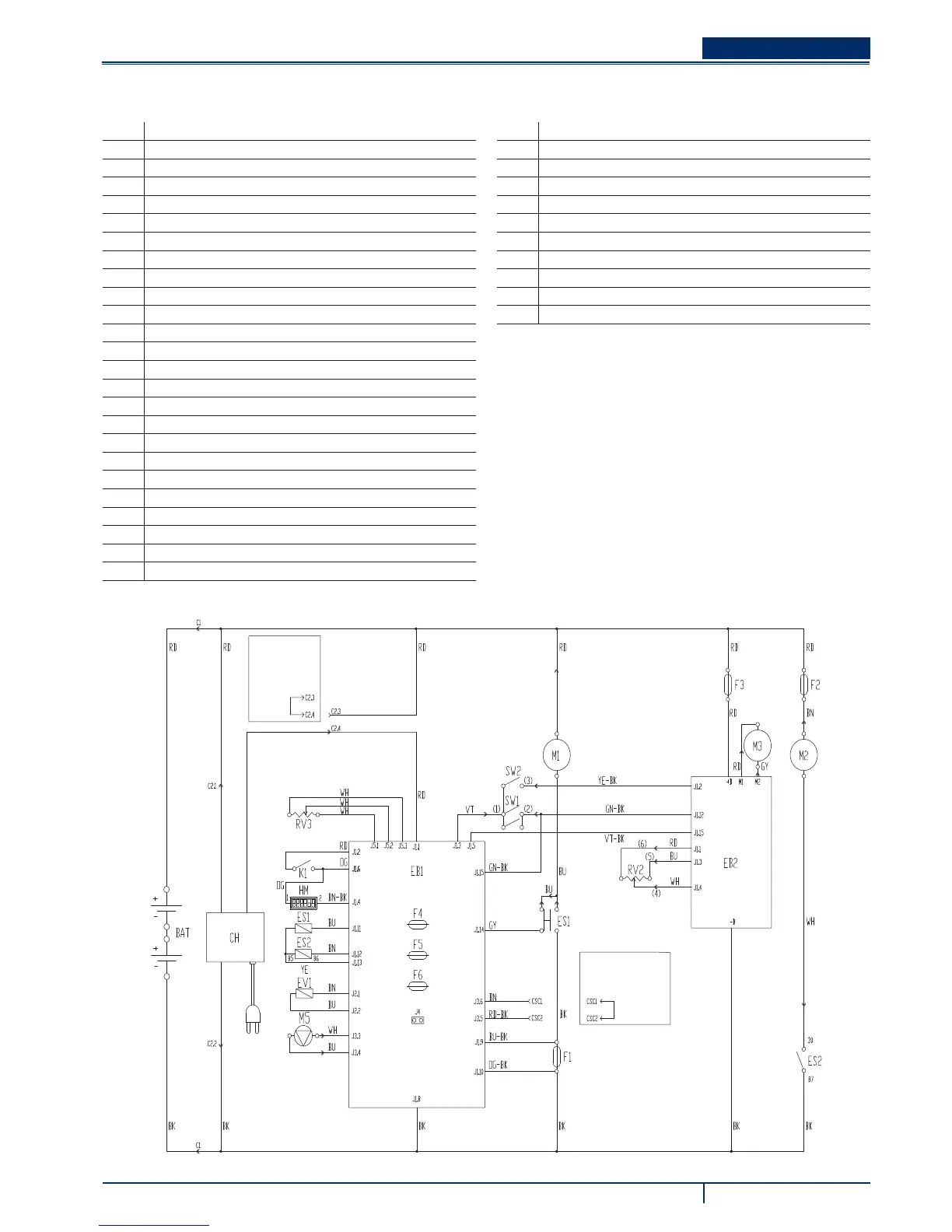

SCHALTPLAN (SCRUBTEC 545BL - 553BL - BOOST 5)
Legende
BAT 24-V-Batterie
C1 Batteriestecker
C2 Stecker Ladegerät
CH Ladegerät (optional)
EB1 Elektronikkarte Funktionen
EB2 Elektronikkarte Antriebsanlage
ES1 Fernschalter Bürstenmotor
ES2 Relais Ansauganlage
EV1 Elektroventil Reinigungsmittel (optional)
F1 Sicherung Kopf
F2 Sicherung Ansauganlage
F3 Sicherung Antriebsanlage
F4 Sicherung Signalkreise
F5 Sicherung Bürste/Padhalter lösen
F6 Sicherung Pumpen
HM Stundenzähler (optional)
K1 Zündschlüssel
M1 Bürsten-/Padhaltermotor
M2 Ansauganlagenmotor
M3 Motor Antriebsanlage
M5 Reinigungsmittelpumpe (optional)
RV2 Potentiometer maximale Geschwindigkeit
RV3 Potentiometer % Reinigungsmittel (optional)
SW1 Schalter Bürsten-/Antriebsfreigabe
SW2 Rückwärtsgangschalter
Farbcodes
BK Schwarz
BU Hellblau
BN Braun
GN Grün
GY Grau
OG Orange
PK Rosa
RD Rot
VT Violett
WH Weiß
YE Gelb
Nur für Geräte ohne integriertes Ladegerät(**)
