MANUEL OPERATEUR
FRANÇAIS
9097054000(2)2009-06 A SCRUBTEC 545B – 545BL – 553B – 553BL – BOOST 5 11
(**)
(*)
P100128

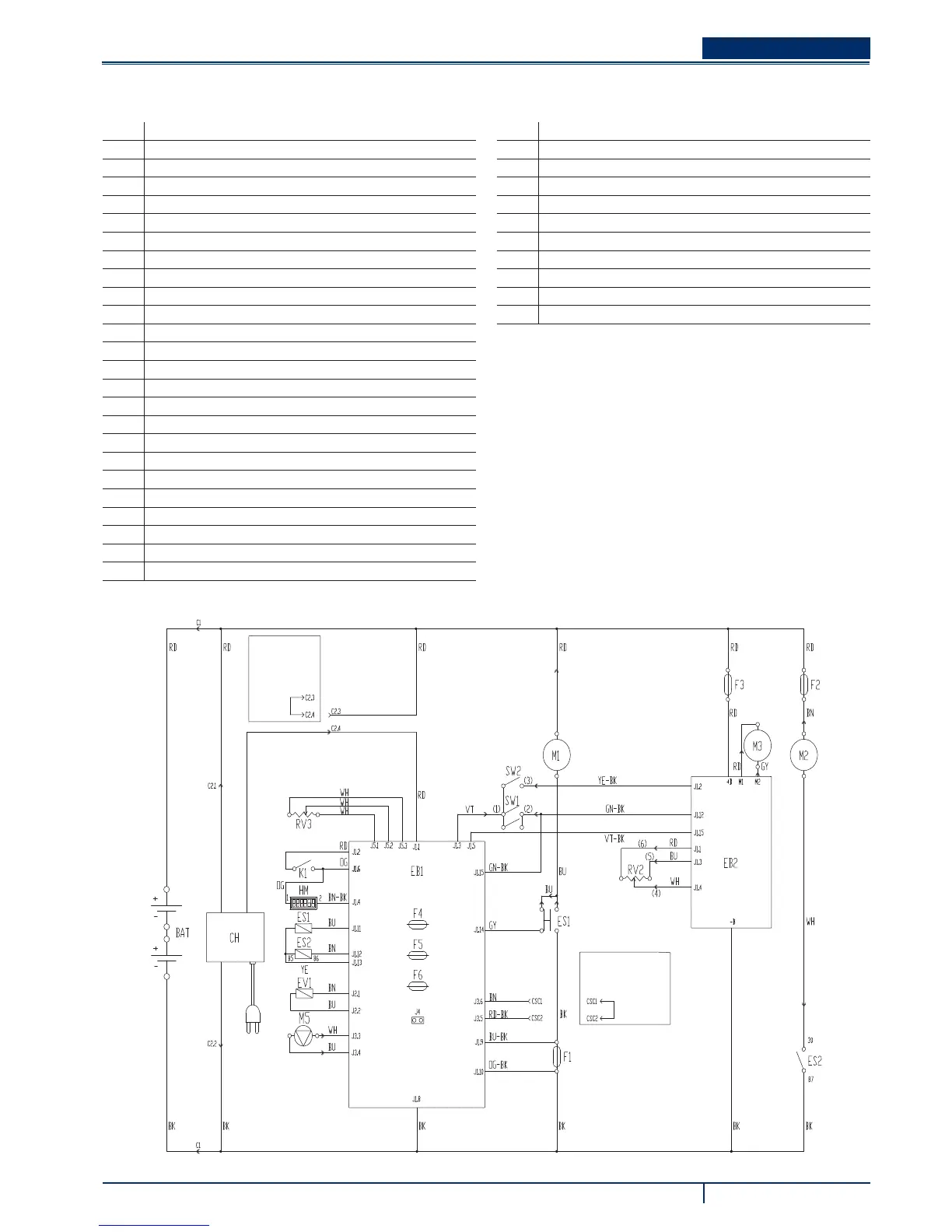

SCHEMA ELECTRIQUE (SCRUBTEC 545BL - 553BL - BOOST 5)
Légende
BAT Batterie 24 V
C1 Connecteur batteries
C2 Connecteur chargeur de batterie
CH Chargeur de batterie (optionnel)
EB1 Carte électronique de contrôle fonctions
EB2 Carte électronique système de traction
ES1 Télérupteurs moteur brosse
ES2 Relais système d’aspiration
EV1 Electrovanne détergent (optionnelle)
F1 Fusible tête
F2 Fusible système d’aspiration
F3 Fusible système de traction
F4 Fusible circuits de signaux
F5 Fusible déclenchement brosse / plateau support disque
F6 Fusible pompes
HM Compteur horaire (optionnel)
K1 Clé de contact
M1 Moteur brosse / plateau support disque
M2 Moteur système d’aspiration
M3 Moteur système de traction
M5 Pompe détergent (optionnelle)
RV2 Potentiomètre vitesse maximum
RV3 Potentiomètre % détergent (optionnel)
SW1 Boutons-poussoirs de validation brosse / traction
SW2 Bouton-poussoir de marche arrière
Codes des couleurs
BK Noir
BU Bleu
BN Marron
GN Vert
GY Gris
OG Orange
PK Rose
RD Rouge
VT Violet
WH Blanc
YE Jaune
Seulement pour autolaveuses sans chargeur de batterie à (**)
bord
