Nokia C5-03
RM-697, RM-
719
Service Manual Level 1&2
9
Co nf id e nt ial | Co p y rig ht © 2011 Nokia | A ll rights reserved
V e rs io n 3 .0

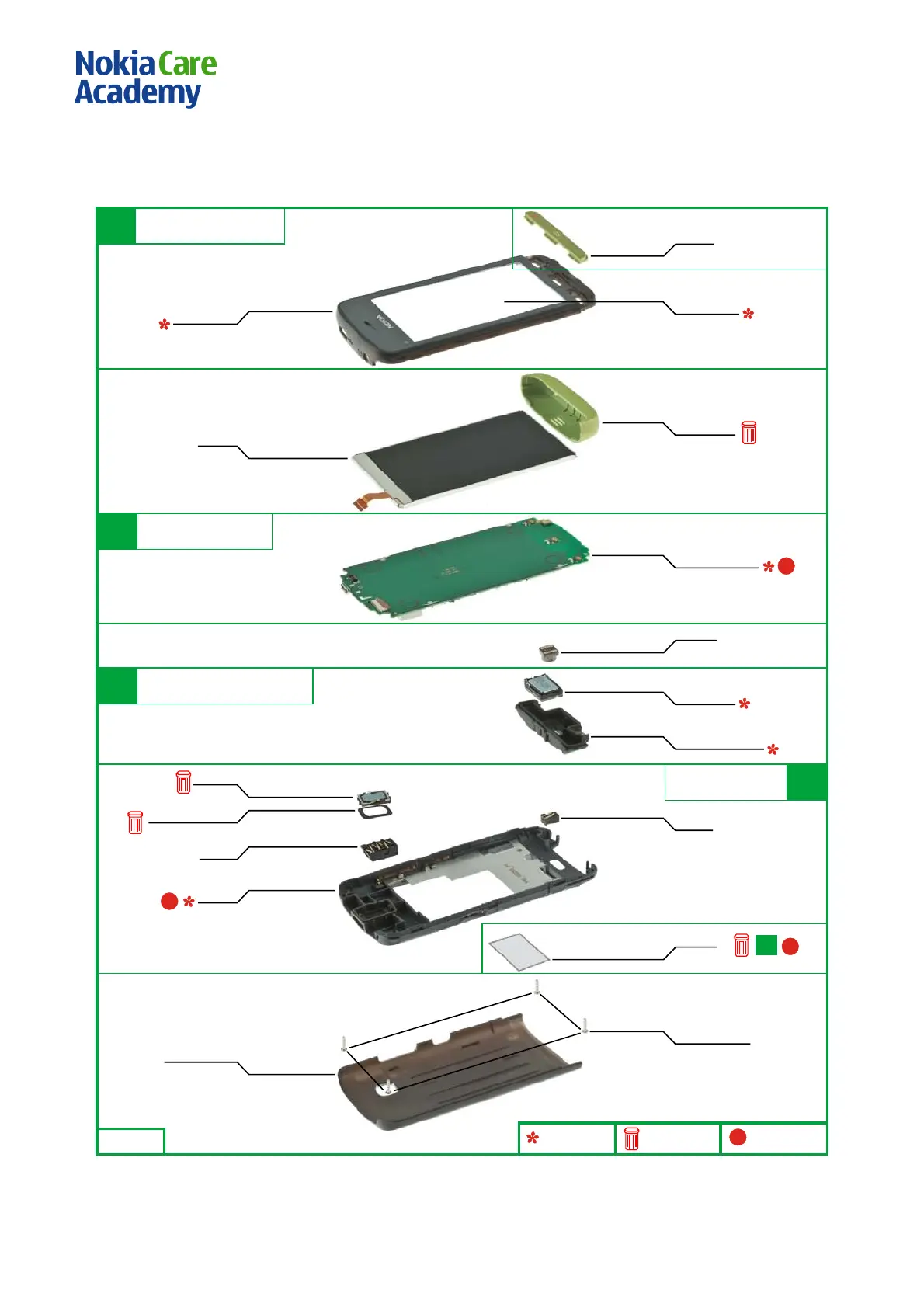

6. EXPLODED VIEW
Only available
as assembly
Not reuseable
after removal
Repair/swap
only in level 3
L3
Ver. 1.0
L3
L3
L3
A2
FRONT COVER
I0002
DISPLAY
I0005
EARPIECE
I0013
CHASSIS
I0015
AV JACK
I0012
EARPIECE ADHESIVE
I0014
DC JACK
I0011
TOUCH PANEL
I0001
BOTTOM CAP
I0004
KEYMAT
I0003
CAMERA
I0008
TYPE LABEL
I0007
LIGHT SWAP PWB
I0006
IHF SPEAKER
I0009
ANTENNA MODULE
I0010
SCREW TORX+ 6
I0016
BATTERY COVER
I0017
A2
LIGHT SWAP PACKAGE
(I0006 - I0007)
A4
CHASSIS ASSEMB LY
(I0011 - I0015)
A3
ANTENNA MODULE ASSEMB LY
(I0009 - I0010)
A1
FRONT COVER ASSEMBLY
(I0001 - I0002)
