Manuel d’installation 8
Installation d’une bouche d’échappement supérieure de toit
1. Installer la bouche d’échappement supérieure du toit.
AVERTISSEMENT : S’assurer de l’absence de sciure, de matériau d’isolation ou
d’autres débris de construction sur le réfrigérateur ou dans l’enceinte. Les débris
peuvent poser un danger de combustion et empêcher le fonctionnement correct du
réfrigérateur.
REMARQUE : Serrer les vis de la came d’échappement supérieur du toit à 10 lb-po max.
S’assurer également que l’écoulement d’air autour de la came d’échappement
supérieure du toit n’est pas partiellement ou totalement restreint par d’autres
articles montés sur le toit tels que porte-bagages, climatiseur, panneau solaire, etc.
2. Aligner la bouche d’échappement supérieure du toit au-dessus de la prise d’air inférieure
(voir Art01597).

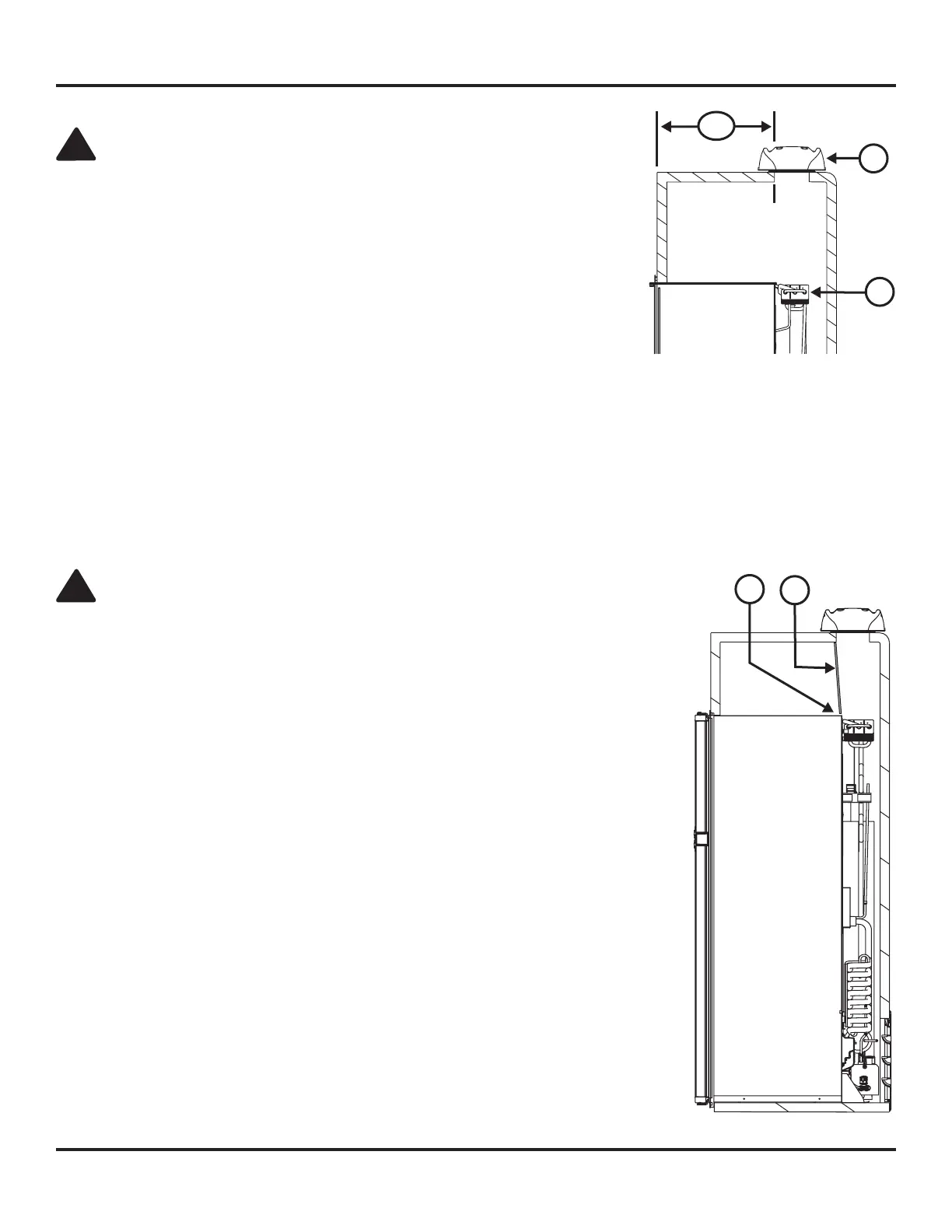

3. Déterminer le type de l’enceinte dans un véhicule utilisant une bouche d’échappement
supérieure de toit (voir Art01756) :
- Si la distance depuis la face de l’enceinte au bord intérieur de l’ouverture [169] de
la bouche d’échappement du toit est supérieure à 17 1/2 po, installer la bouche
d’échappement du toit [12] directement au-dessus du condenseur [11] du réfrigérateur comme pour une enceinte verticale.
- Si la distance depuis la face de l’enceinte au bord intérieur de l’ouverture [169] de la bouche d’échappement du toit est inférieure
ou égale à 17 1/2 po, installer la bouche d’échappement du toit [12] vers l’intérieur par rapport au condenseur [11] du réfrigérateur
comme pour une enceinte verticale décalée.
Installation de déecteurs pour une bouche d’échappement supérieure de toit
AVERTISSEMENT : Veiller à ce que tous les déecteurs horizontaux fassent toute la
largeur de l’intérieur de l’enceinte et soient au bon endroit. Si ce n’est pas le cas, on risque
d’obtenir un mauvais refroidissement.
Enceintes verticales :
Si la profondeur de l’enceinte est supérieure ou égale à 24 po et inférieure à 25 po (voir Art01780) :
- Poser un déecteur supérieur [13].
- Veiller à ce qu’il y ait un dégagement de moins de 1/4 po entre le déecteur et le haut du
réfrigérateur.
